Injap Bebola 3PC

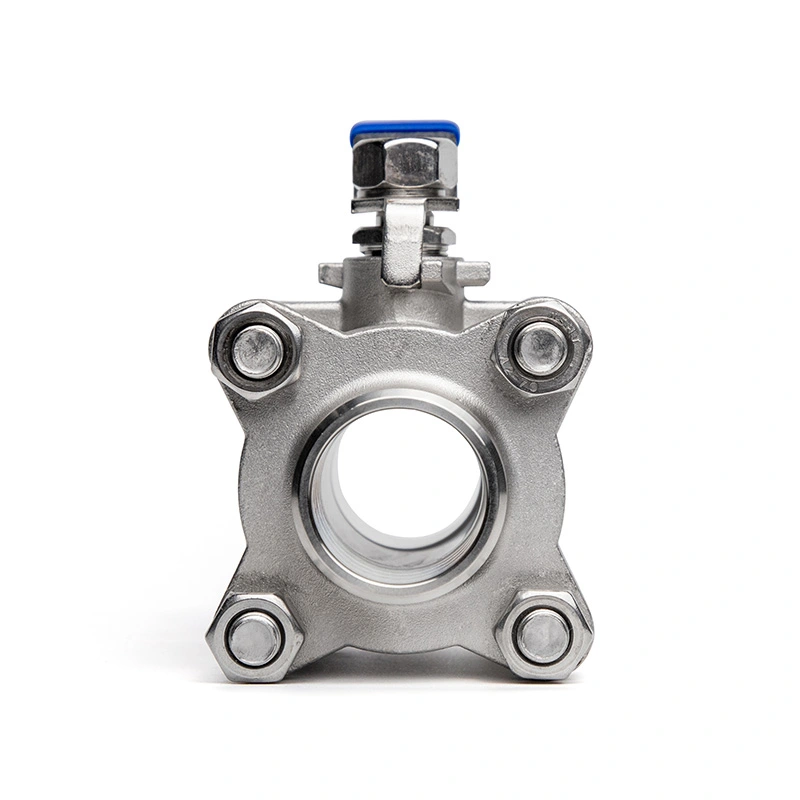

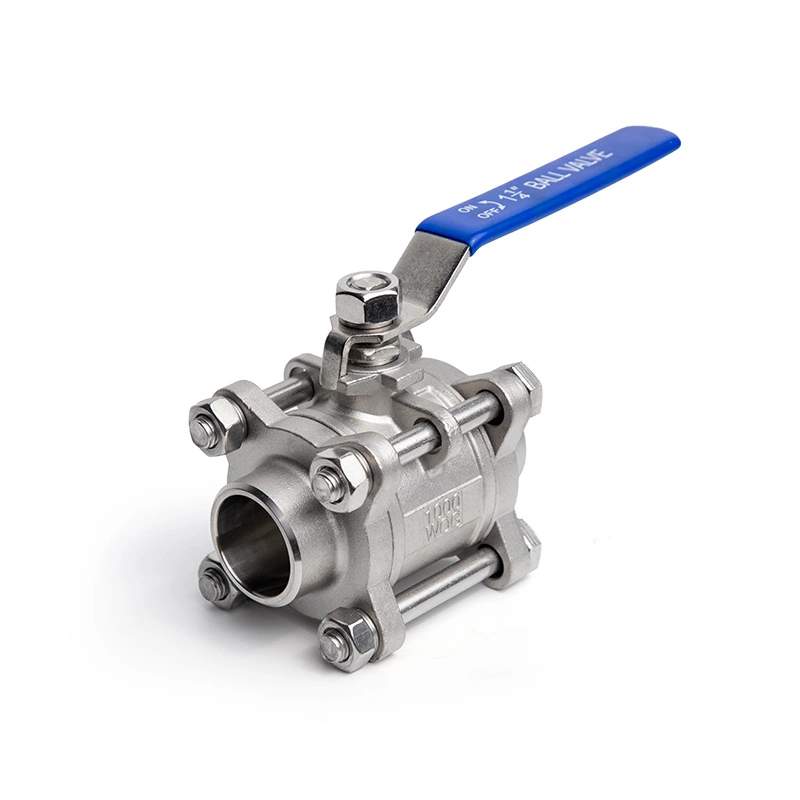

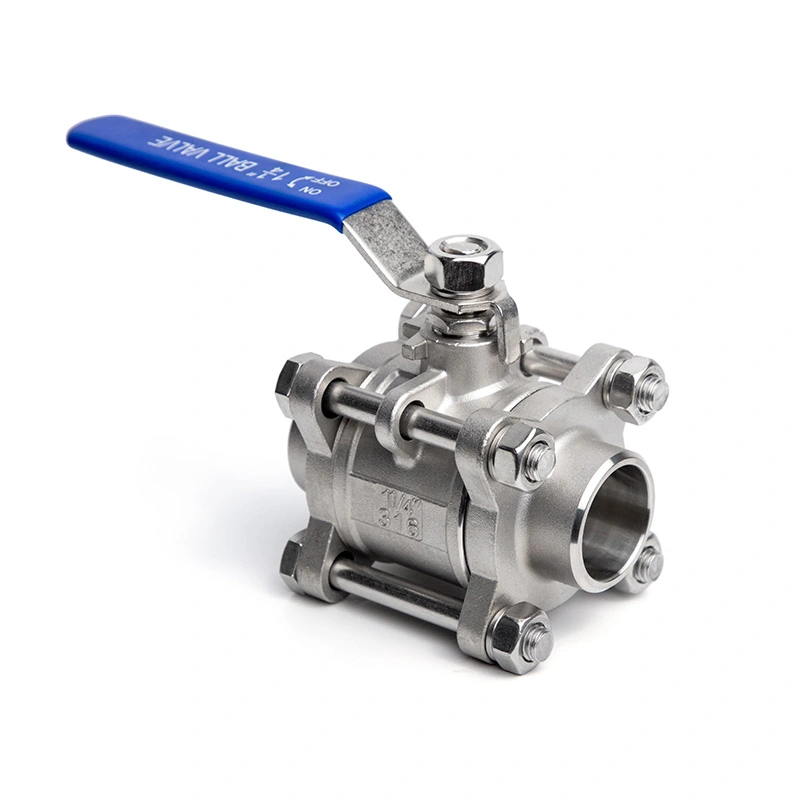

Injap Bebola Keluli Tahan Karat yang dikimpal Punggung 3PC
Shangtai 3PC Butt-welded Ends Stainless Steel Ball Valve menampilkan binaan 3 keping yang teguh dan hujung kimpal punggung kalis bocor untuk paip industri tekanan tinggi. Diperbuat daripada keluli tahan karat premium dengan rintangan kakisan yang sangat baik, ia membolehkan penyelenggaraan dalam talian yang mudah. Sebagai kilang langsung dengan pembungkusan QC dan gred eksport yang ketat, kami memberikan penyelesaian kawalan cecair yang boleh dipercayai untuk pelbagai aplikasi.
Injap Bebola Keluli Tahan Karat Dikimpal Butt 3PC menampilkan badan keluli tahan karat tiga keping dengan hujung kimpal punggung untuk sambungan saluran paip kekal. Pembinaan tiga keping membolehkan akses kepada komponen dalaman untuk pemeriksaan dan penggantian meterai selepas saluran paip telah diasingkan dan tertekan. Bahan pengedap boleh dipilih mengikut medium kerja, tekanan dan suhu. Ia digunakan dalam petrokimia, minyak dan gas, rawatan air dan sistem paip tenaga haba.
Dimensi Utama
| Saiz | 1/4" - 6" |
| Kelas Tekanan | CL150 |
| Penghujung kimpalan punggung | ASME B16.25 |
| Tekanan Maks | 285PSI |
| Piawaian reka bentuk dan pembuatan | ASME B16.34 |
| Pengujian dan pemeriksaan | API598 |
| Penilaian Tekanan-Suhu | ASME B16.34 |
| Julat Suhu | -25℃~150℃ |
| Bahan badan | ASTM A351 CF8M（316） |
| Bahan Bola | ASTM A182 F316 |
| Bahan Batang | ASTM A182 F316 |
| Bahan Tempat Duduk | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan lain disediakan atas permintaan. |

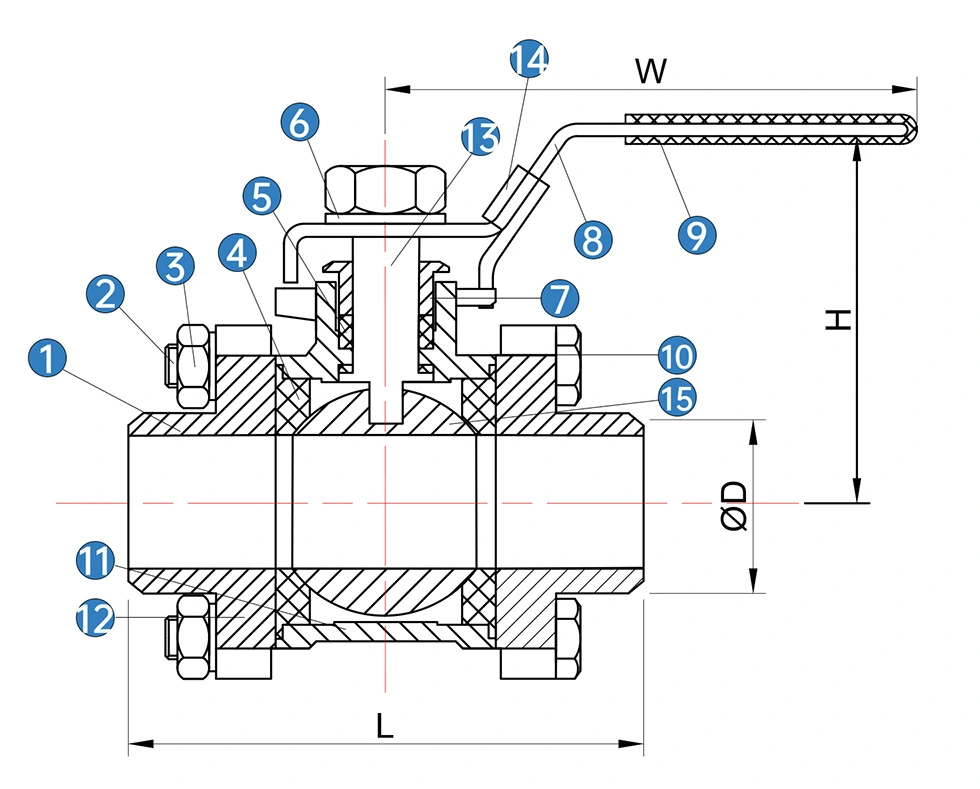

| Tidak | Nama | Bahan(*N/B) | Bahan(*N/B) |
| 1 | Cap | SS 316 | SS 304 |
| 2 | Bolt | SS 304 | SS 304 |
| 3 | kacang | SS 304 | SS 304 |
| 4 | Kerusi Bola | PTFE | PTFE |
| 5 | Pembungkusan batang | PTFE | PTFE |
| 6 | Pencuci Spring | SS 304 | SS 304 |
| 7 | Kelenjar | SS 316 | SS 304 |
| 8 | pegang | SS | SS |
| 9 | Lengan Pemegang | PVC | PVC |
| 10 | Bolt | SS 304 | SS 304 |
| 11 | Badan | SS 316 | SS 304 |
| 12 | Pencuci Spring | SS 304 | SS 304 |
| 13 | Batang | SS316 | SS 304 |
| 14 | Pegang Selak | SS304 | SS 304 |
| 15 | bola | SS316 | SS 304 |
* N: Benang berakhir mengikut ANSI B 2.1 NPT
* B: Benang berakhir mengikut BS21 BSP
| SAIZ | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Pemeriksaan Kualiti
1. Pengesahan Bahan Mentah
Komposisi kimia dan ujian sifat mekanikal dilakukan pada bahan mentah keluli tahan karat untuk memastikan rintangan kakisan yang mematuhi standard dan kapasiti galas tekanan.
2. Pemeriksaan Dimensi Hujung Kimpalan
Pemeriksaan ketat ketebalan dinding hujung kimpalan, dimensi serong, keserasian dan toleransi keseluruhan untuk menjamin padanan kimpalan yang tepat dan boleh dipercayai dengan saluran paip di tapak.
3. Ujian Hidrostatik & Pengedap
Setiap injap menjalani ujian hidrostatik cangkerang dan ujian pengedap tempat duduk di bawah tekanan terkadar untuk mengesahkan rintangan tekanan dan prestasi sifar kebocoran, menghapuskan potensi risiko tersembunyi.
4. Pemeriksaan Akhir Produk Selesai
Pemeriksaan penuh penampilan, kebersihan dan integriti pemasangan sebelum pembungkusan untuk memastikan penghantaran tanpa kecacatan setiap injap.
Pembungkusan
Semua Injap Bebola Keluli Tahan Karat Dikimpal Punggung 3PC mengguna pakai pembungkusan dua lapisan eksport piawai untuk keselamatan antarabangsa jarak jauh pengangkutan. Setiap injap dibungkus secara individu dalam kadbod beralun tebal dengan padding kalis kejutan untuk dielakkan calar dan kerosakan akibat perlanggaran. Pakej penghantaran luar menggunakan bekas papan lapis yang kukuh dengan pemampatan yang sangat baik, rintangan jatuh dan kelembapan, menyesuaikan sepenuhnya dengan pengangkutan laut dan darat untuk penghantaran global yang utuh.
