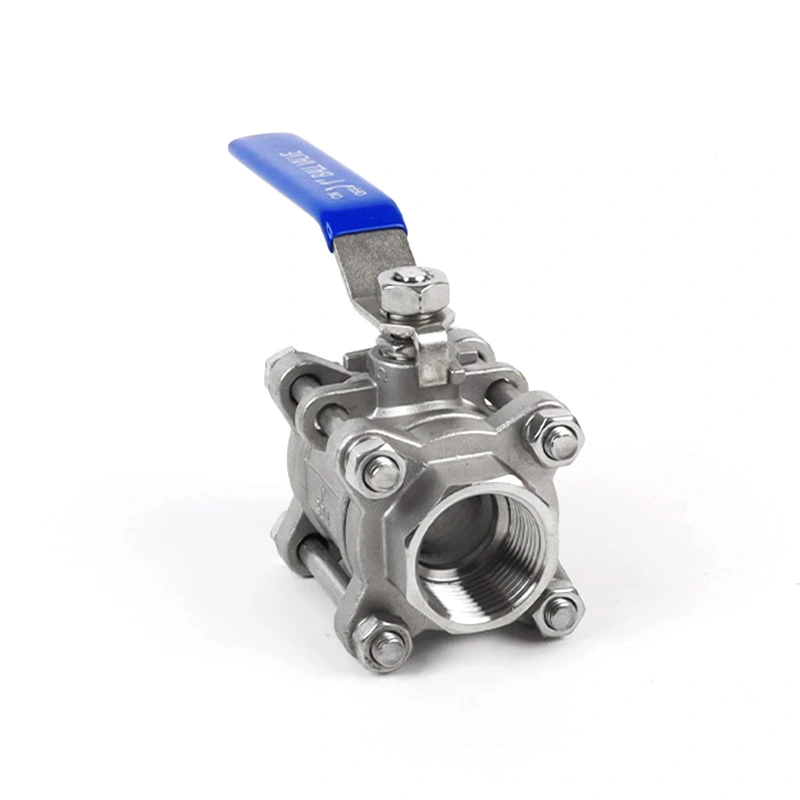

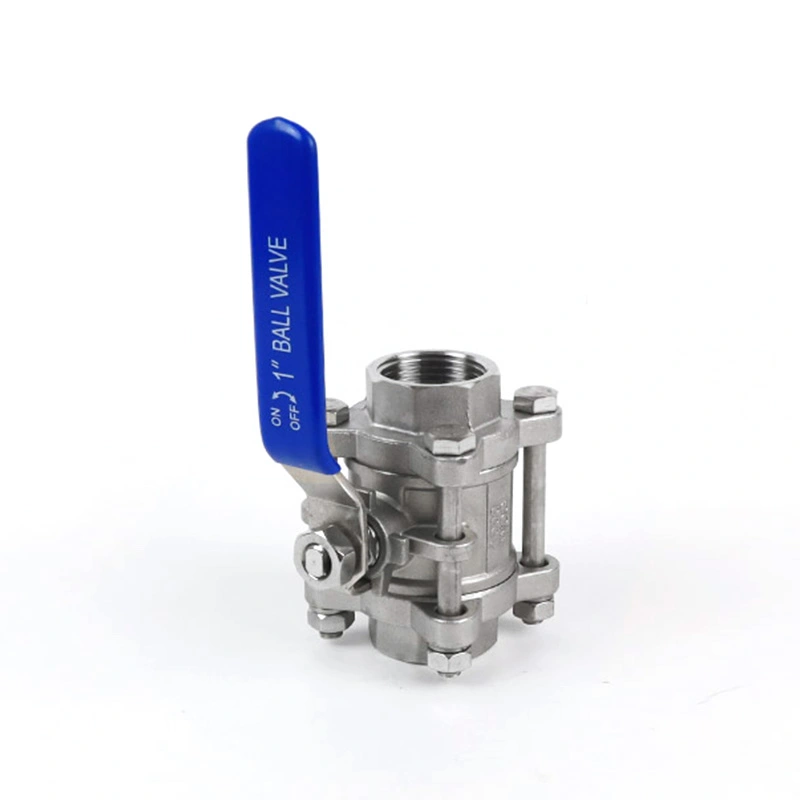

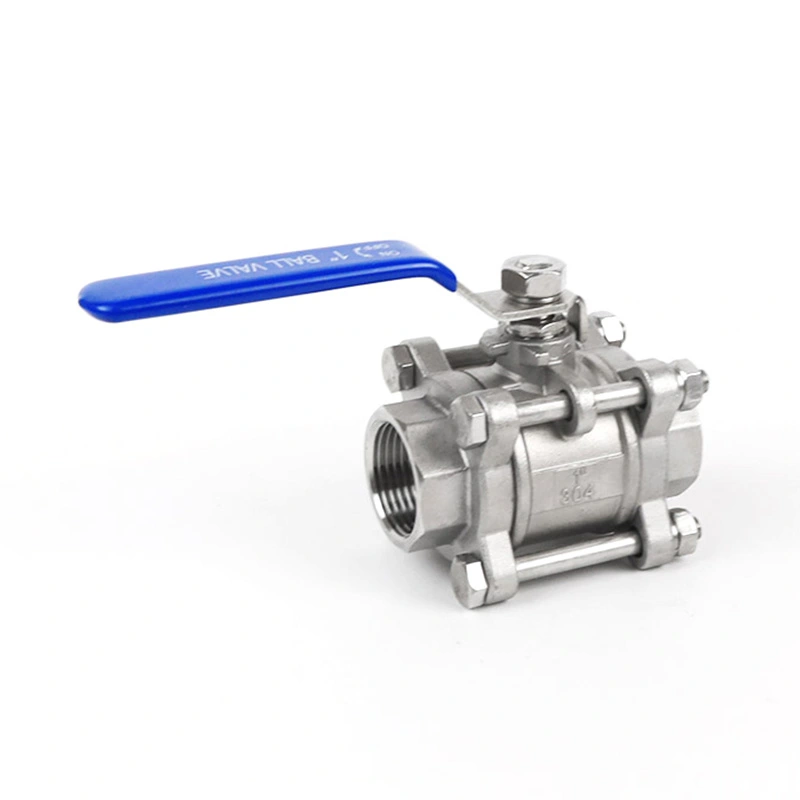

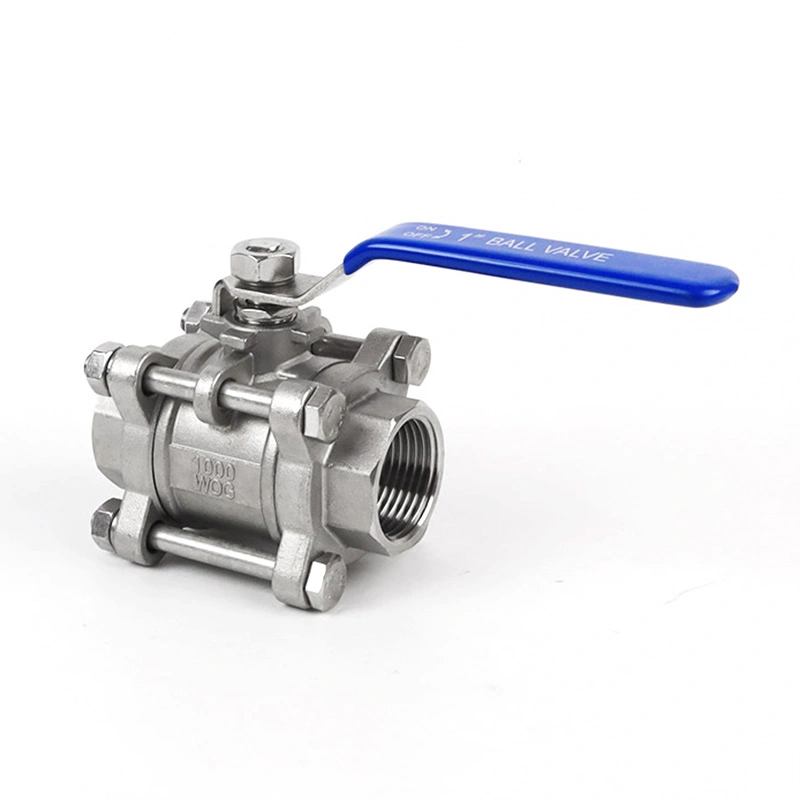

Injap Bebola Tugas Berat 3PC dengan Peranti Mengunci

Injap Bebola Tugas Berat Shangtai 3PC dengan Peranti Mengunci direka untuk sistem saluran paip perindustrian yang memerlukan penutupan selamat dan operasi manual terkawal. Pembinaan tiga keping menyediakan akses kepada komponen dalaman untuk penyelenggaraan, manakala pemegang boleh dikunci membantu menghalang operasi injap yang tidak diingini. Konfigurasi tempat duduk, meterai, tekanan dan suhu yang berbeza boleh disediakan mengikut medium kerja dan keperluan aplikasi.

Kelebihan

1. Pembinaan Tiga Keping Tugas Berat

Badan tiga keping yang diperkukuh direka untuk perkhidmatan saluran paip industri di mana pembinaan injap yang teguh diperlukan. Reka bentuk tiga keping juga membolehkan injap dibuka untuk pemeriksaan atau penyelenggaraan tanpa mengeluarkan keseluruhan badan injap daripada saluran paip.

2. Pemegang Boleh Dikunci untuk Operasi Terkawal

Peranti pengunci bersepadu membantu mengekalkan pemegang dalam kedudukan injap yang dipilih dan mengurangkan risiko operasi tidak sengaja atau tidak dibenarkan. Ciri ini berguna dalam sistem perindustrian di mana kedudukan injap perlu dikawal semasa operasi atau penyelenggaraan.

3. Reka Bentuk Batang Anti-Blowout

Batang dikekalkan secara dalaman untuk membantu mengelakkan lonjakan batang apabila injap berada di bawah tekanan. Pembinaan ini menyediakan ciri keselamatan tambahan untuk perkhidmatan hidup/mati industri.

4. Pilihan Bahan Keluli Tahan Karat

Konfigurasi bahan standard termasuk pilihan SS316 dan SS304 untuk badan, bola, batang dan komponen lain. PTFE digunakan untuk kerusi bola, gelang geseran, dan pembungkusan batang dalam konfigurasi yang disenaraikan. Pemilihan bahan hendaklah dipadankan dengan medium kerja, tekanan, dan suhu.

5. Keupayaan Tekanan dan Suhu

Injap ditentukan dengan kelas tekanan CL150, tekanan maksimum 540 PSI, dan julat suhu -25 ℃ hingga 150 ℃ mengikut konfigurasi yang disenaraikan. Tekanan kerja sebenar yang dibenarkan hendaklah diperiksa terhadap keadaan tekanan-suhu yang berkenaan sebelum pemilihan.

6. Pembuatan Kilang dan Kawalan Kualiti

Shangtai menguruskan pengeluaran injap, pemesinan, pemasangan, pemeriksaan dan ujian tekanan di kilangnya. Dokumentasi bahan dan sijil CE dan ISO 9001 yang berkenaan boleh disediakan mengikut keperluan produk dan pesanan.

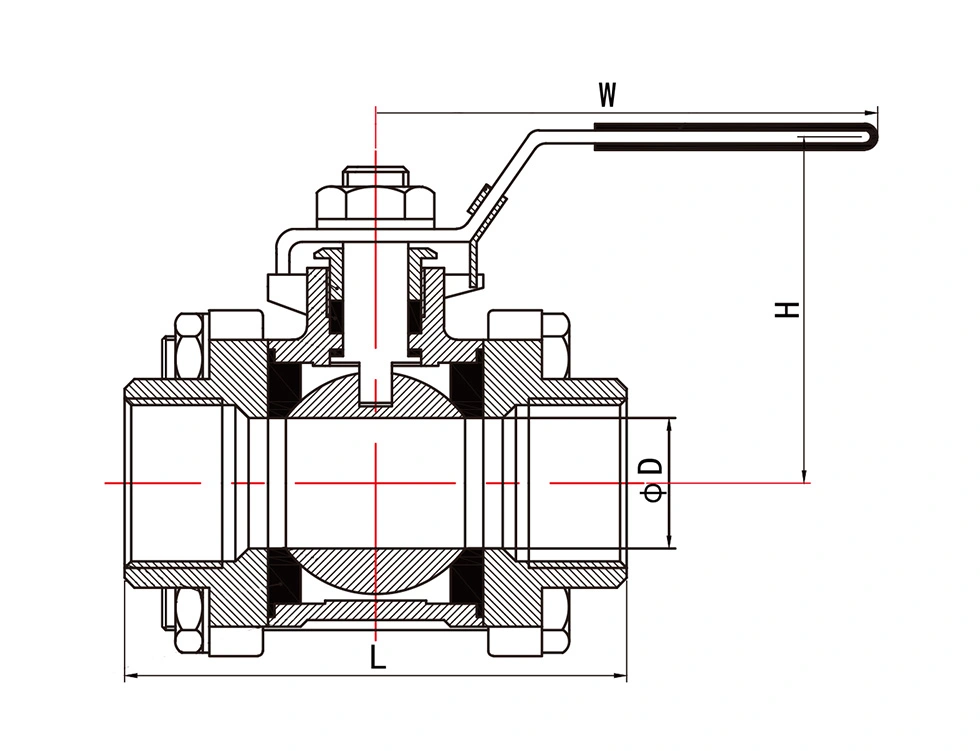

Dimensi Utama

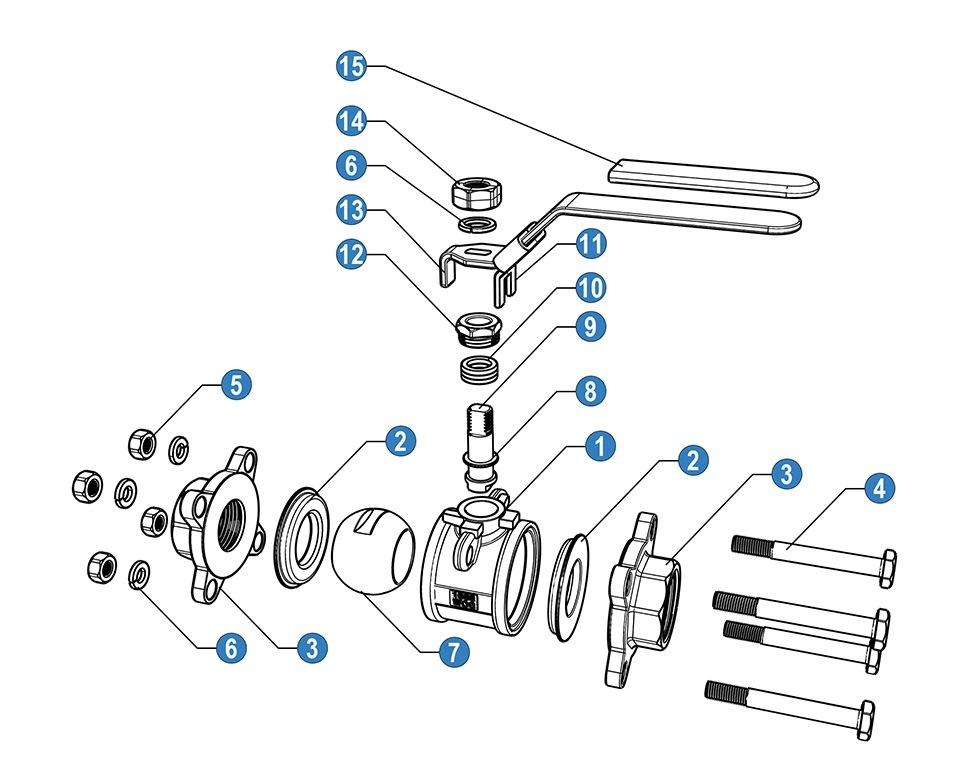

Bahan dan Komponen

* N: Benang berakhir mengikut ANSI B 2.1 NPT

* B: Benang berakhir mengikut BS21 BSP

Dimensi Umum

Nilai Kv

Kv (m3/j) = Kadar aliran air dalam meter padu sejam yang akan menghasilkan penurunan tekanan sebanyak 1 bar merentasi injap.

Aplikasi

Injap Bebola Tugas Berat 3PC dengan Peranti Mengunci sesuai untuk saluran paip industri dan aplikasi peralatan di mana operasi injap tutup manual dan terkawal diperlukan, termasuk:

Minyak & Gas

Pemprosesan Kimia

Loji Petrokimia

Rawatan Air

Sistem Kuasa & Utiliti

HVAC & Talian Paip Perindustrian

Sistem Udara Mampat

Marin & Pembinaan Kapal

Soalan Lazim

1. Apakah Injap Bebola Tugas Berat 3PC dengan Peranti Mengunci?

Ia adalah injap bola tiga keping yang direka untuk perkhidmatan hidup/mati industri dan dilengkapi dengan peranti pengunci pada pemegang. Pembinaan tiga keping membolehkan akses kepada komponen injap dalaman untuk pemeriksaan dan penyelenggaraan.

2. Apakah tujuan peranti pengunci?

Peranti pengunci membantu melindungi pemegang dalam kedudukan terbuka atau tertutup yang dipilih dan mengurangkan kemungkinan operasi injap yang tidak diingini semasa servis atau penyelenggaraan biasa.

3. Apakah tekanan dan suhu yang boleh dikendalikan oleh injap ini?

Konfigurasi yang disenaraikan mempunyai kelas tekanan CL150, tekanan maksimum 540 PSI, dan julat suhu -25 ℃ hingga 150 ℃. Tekanan sebenar yang dibenarkan hendaklah disahkan mengikut saiz injap, suhu, sederhana, dan penarafan suhu tekanan yang berkenaan.

4. Apakah bahan yang ada?

Konfigurasi yang disenaraikan menggunakan komponen SS316 dan SS304, dengan PTFE digunakan untuk tempat duduk bola, gelang geseran dan pembungkusan batang. Pilihan bahan lain mungkin tersedia bergantung pada medium operasi dan keperluan aplikasi.

5. Apakah piawaian sambungan yang tersedia?

Injap tersedia dengan hujung berulir NPT dan BSP. Benang NPT berakhir mengikut ANSI B 2.1 NPT, manakala benang BSP berakhir mengikut BS21 BSP mengikut spesifikasi yang dibekalkan.

6. Berapakah nilai Kv bagi injap bebola?

Kv menunjukkan kadar aliran air dalam meter padu sejam yang menghasilkan penurunan tekanan 1 bar merentasi injap. Nilai Kv yang disenaraikan boleh digunakan sebagai rujukan semasa menilai kapasiti aliran untuk saiz injap yang berbeza.

7. Bolehkah injap disesuaikan untuk aplikasi yang berbeza?

ya. Shangtai boleh membincangkan konfigurasi badan, tempat duduk, meterai, tekanan, suhu, sambungan dan bahan yang berbeza mengikut medium kerja dan keperluan aplikasi. Bahan lain disediakan atas permintaan.

8. Apakah piawaian yang digunakan untuk injap?

Spesifikasi yang dibekalkan merujuk kepada ASME B16.34 untuk reka bentuk dan pembuatan serta penarafan suhu tekanan, manakala API 598 digunakan untuk ujian dan pemeriksaan. Piawaian yang berkenaan hendaklah disahkan untuk konfigurasi dan susunan injap tertentu.

9. Bolehkah bahan dan dokumen berkualiti disediakan?

ya. Dokumentasi bahan dan sijil CE dan ISO 9001 yang berkenaan boleh disediakan mengikut konfigurasi produk dan keperluan pesanan.

10. Adakah Shangtai pengeluar?

ya. Shangtai mengeluarkan injap dan menguruskan pengeluaran, pemesinan, pemasangan, pemeriksaan dan proses bekalan yang berkaitan di kilangnya di Wenzhou, China.
