Wawasan Teknikal: 2000 WOG 2-Piece High Platform Ball Valve - Ciri Reka Bentuk & Persekitaran Aplikasi

Talian paip keluar tekanan sederhana stesen pengawal selia tekanan gas bandar beroperasi pada tekanan reka bentuk 4.0 MPa. Sistem ini memerlukan penyepaduan dengan sistem SCADA untuk penghantaran jauh dan penutupan kecemasan. Injap mesti menyediakan sifar kebocoran luaran, selang tanpa penyelenggaraan yang panjang, dan menyokong servis dalam talian untuk mengelakkan gangguan bekalan gas ke daerah.

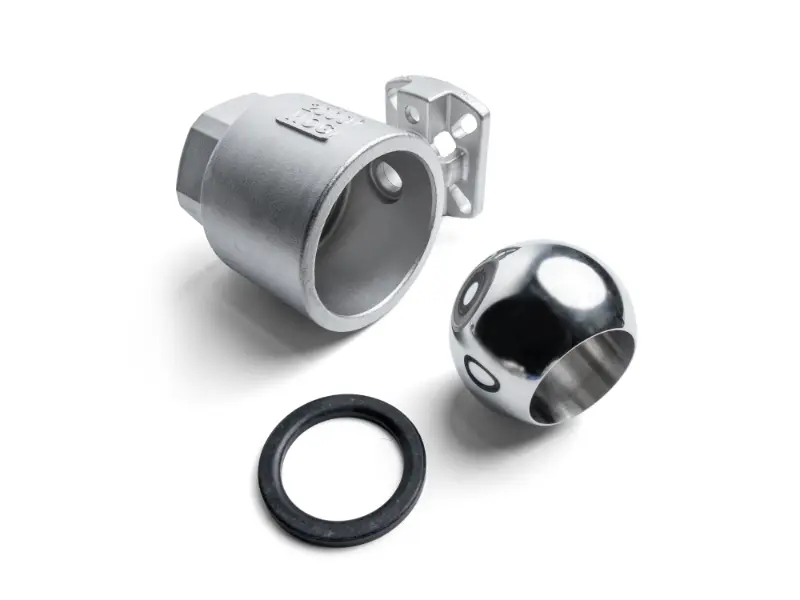

2000 WOG 2 keping injap bola platform tinggi dalam CF8 (304 keluli tahan karat) dengan hujung berulir NPT dan tempat duduk bertetulang RPTFE telah dipilih, dipasang dengan penggerak elektrik kalis letupan dipasang terus. Penarafan tekanan injap jauh melebihi tekanan operasi sebenar.

• Badan injap dan pengedap beroperasi di bawah keadaan tekanan rendah jangka panjang, sangat mengurangkan rayapan pengedap. Hayat perkhidmatan dilanjutkan lebih daripada50%berbanding dengan injap bebola PN40 standard.

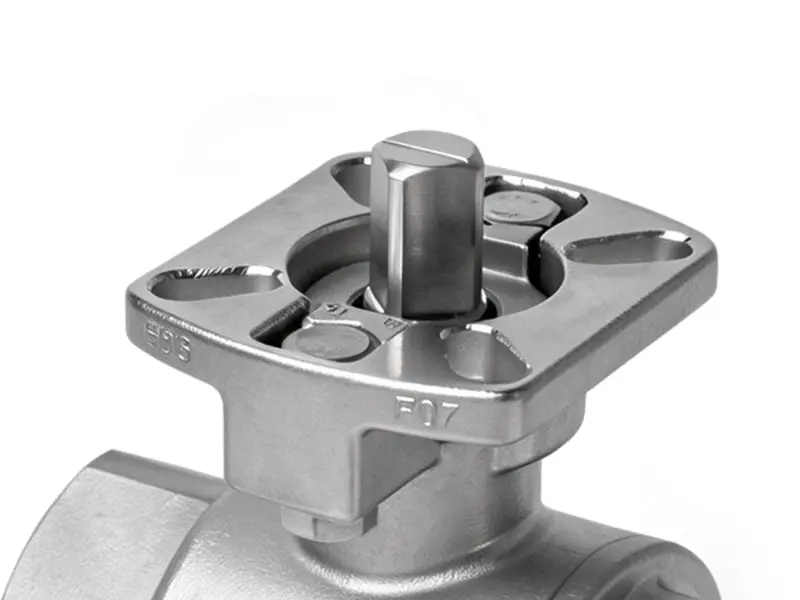

• Platform tinggi standard ISO 5211 membolehkan pemasangan penggerak langsung tanpa kurungan penyesuai, memotong masa pemasangan mengikut30%dan memastikan keserasian yang lebih tinggi untuk ketepatan alat kawalan jauh yang stabil.
• Reka bentuk badan belah 2 keping menyokong pembongkaran dalam talian dan penggantian pengedap tanpa memotong saluran paip, mengurangkan masa henti penyelenggaraan daerah dengan70%.
• Struktur pengedap dwiarah bola terapung memberikan sifar kebocoran luaran, memastikan penghantaran gas selamat dan mematuhi spesifikasi reka bentuk gas bandar.

Cawangan tekanan tinggi sistem air penyejuk yang beredar di kilang penapisan besar beroperasi pada 2.5 MPa, dengan kejutan tukul air sekejap-sekejap dalam saluran paip. Injap bola PN25 standard asal mengalami kebocoran tempat duduk yang kerap dan ubah bentuk badan, dan memerlukan pemotongan saluran paip untuk penyelenggaraan yang menyebabkan penutupan pengeluaran.

Digantikan dengan 2000 WOG 2 keping injap bola platform tinggi dalam keluli karbon WCB, menampilkan laluan aliran port penuh dan dipasangkan dengan penggerak pneumatik untuk kawalan hidup/mati terprogram.

• Badan injap tugas berat 2000 WOG menawarkan rintangan tukul air yang jauh lebih baik daripada injap PN25 standard, menahan tukul air serta-merta sehingga10 MPatanpa ubah bentuk badan atau kegagalan meterai.
• Reka bentuk port penuh mencipta kehilangan tekanan kurang daripada0.03 MPa, mengurangkan beban pam edaran dengan5%dan memberikan penjimatan tenaga jangka panjang yang ketara.
• Penggerak pneumatik yang dipasang terus pada platform tinggi bertindak balas dalam masa kurang daripada1 saat, sesuai untuk operasi pensuisan terprogram yang kerap.
• Badan injap 2 keping membolehkan pembongkaran cepat untuk membersihkan skala dan serpihan daripada teras bola, menggandakan kecekapan penyelenggaraan tanpa pemotongan saluran paip atau penutupan pengeluaran.

Penyejuk air jenis skru dalam kompleks komersial yang besar menggunakan penyejuk R134a, dengan saluran utama beroperasi pada 1.8 MPa. Injap dikehendaki mempunyai prestasi pengedap yang sangat baik untuk mengelakkan kebocoran bahan pendingin, dan serasi dengan penggerak elektrik untuk kawalan kumpulan melalui sistem automasi bangunan (BAS).

2000 WOG 2 keping injap bola platform tinggi dalam keluli tahan karat CF8, dengan tempat duduk pengedap penyejuk khusus dan penggerak elektrik kompak yang dipasang terus.

• Badan injap berkadar tekanan tinggi dengan pengedap ketepatan mencapai sifar kebocoran bahan pendingin, menghapuskan kehilangan kapasiti penyejukan dan isu pelepasan alam sekitar.
• Antara muka platform tinggi ISO 5211 standard meningkatkan kecekapan pemasangan kumpulan penyejuk dengan30%. Penggerak boleh ditukar ganti secara universal tanpa penyesuai tersuai untuk penggantian selepas jualan yang lebih mudah.
• Struktur 2 keping memudahkan pembongkaran dan penyelenggaraan semasa baik pulih besar penyejuk tanpa merosakkan kimpalan saluran paip, mengurangkan kos penyelenggaraan dengan40%.
• Tekanan operasi jauh di bawah penarafan nominal memperlahankan penuaan pengedap dengan ketara, memanjangkan selang tanpa penyelenggaraan hingga tamat3 tahun.

Talian pemindahan bahan mentah surfaktan dalam loji kimia harian beroperasi pada 1.6 MPa, dengan media yang sedikit menghakis. Injap mesti menyokong alat kawalan jauh, mudah dibuka dan dibersihkan, dan memenuhi keperluan kebersihan untuk penukaran kelompok.

2000 WOG 2 keping injap bola platform tinggi dalam CF8M (316 keluli tahan karat) dengan reka bentuk port penuh, tempat duduk PTFE dan penggerak pneumatik kalis letupan.

• Badan keluli tahan karat 316 tahan kakisan ringan. Reka bentuk pelabuhan penuh tidak mempunyai zon mati aliran, mengurangkan pembentukan dan kemerosotan bahan untuk memenuhi keperluan kebersihan pengeluaran kimia harian.
• Operasi tekanan rendah jangka panjang di bawah keadaan terputus menghapuskan risiko resapan media dan pencemaran silang antara pertukaran kelompok.
• Penggerak pneumatik kalis letupan yang dipasang terus pada platform tinggi ISO secara langsung memenuhi keperluan perlindungan letupan bengkel kimia tanpa pengubahsuaian tambahan.
• Reka bentuk belahan 2 keping membolehkan pembongkaran cepat untuk pembersihan dalaman dan pensterilan, mengurangkan masa pembersihan pertukaran kumpulan dengan60%.

Sistem Clean-in-Place (CIP) suhu tinggi dalam kilang pembuatan minuman beroperasi pada 3.0 MPa, dengan agen pembersih alkali 80°C. Injap mestilah tahan suhu dan kakisan, menyediakan pengedap yang boleh dipercayai, menyokong kawalan program automatik dan mematuhi piawaian GMP makanan.

Injap bebola platform tinggi 2000 WOG gred makanan dalam keluli tahan karat CF8, dipasang dengan tempat duduk suhu tinggi bertetulang RPTFE dan penggerak pneumatik kebersihan yang dipasang terus.

• Tekanan operasi 3.0 MPa jauh di bawah penarafan nominal 2000 WOG, memberikan rizab tekanan yang mencukupi walaupun pada suhu tinggi, tanpa risiko kegagalan pengedap atau ubah bentuk badan.
• Tempat duduk bertetulang RPTFE menawarkan rintangan suhu dan bahan kimia yang unggul, dengan dua kali hayat perkhidmatan tempat duduk PTFE standard, menahan penyedutan berterusan oleh cecair pembersih suhu tinggi.
• Reka bentuk pelekap terus platform tinggi tidak mewujudkan zon mati kebersihan pada antara muka injap penggerak, mudah dibersihkan dan dinyahjangkit, mematuhi sepenuhnya keperluan pensijilan GMP industri makanan.
• Badan injap 2 keping membolehkan pembongkaran pantas untuk pemeriksaan kebersihan dalaman tanpa mengeluarkan keseluruhan saluran paip, memudahkan pemeriksaan dan penyelenggaraan rutin.
