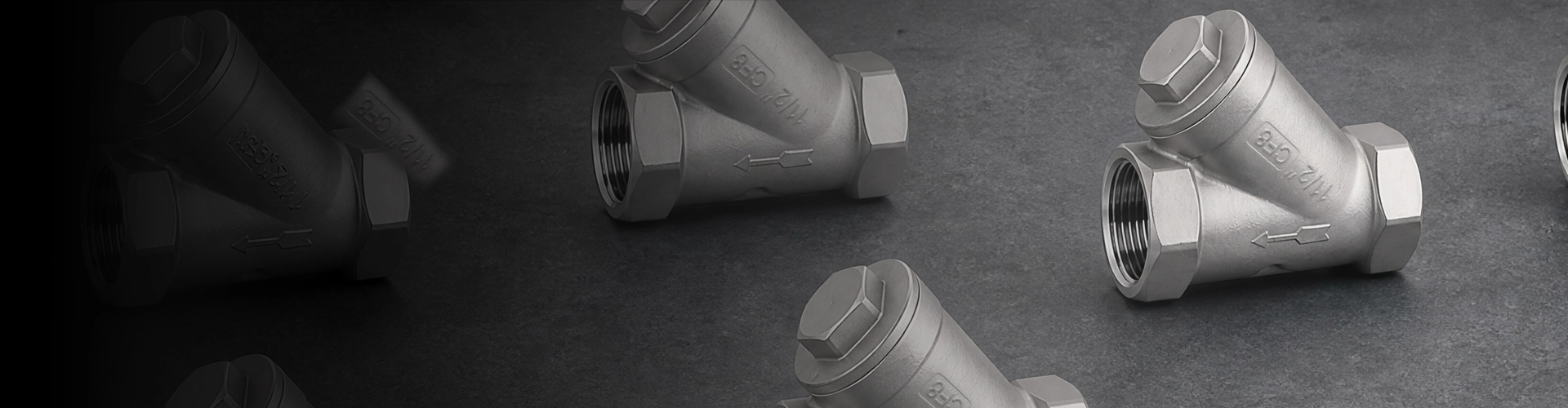

Pengeluar Penapis Y Profesional untuk Sistem Penapisan Industri Tahan Lama

Shanghai Penapis Ydireka untuk mengeluarkan zarah pepejal dan serpihan daripada media saluran paip sebelum ia mencapai pam, injap kawalan, meter, penukar haba dan peralatan hiliran lain. Badan berbentuk Y menyediakan susunan penapisan padat dengan skrin boleh tanggal, menjadikan penapis ini sesuai untuk sistem saluran paip di mana perlindungan peralatan dan penyelenggaraan skrin yang mudah diperlukan.

Penapis jenis Y boleh digunakan dengan air, minyak, gas, wap dan media industri lain yang serasi, tertakluk pada badan, skrin dan bahan pengedap yang dipilih. Konfigurasi yang tersedia boleh ditentukan mengikut saiz saluran paip, penarafan tekanan, arah aliran, keperluan penapisan, standard sambungan dan keadaan pemasangan.

Perlindungan Talian Paip Industri
Shanghai membekalkan penapis saluran paip jenis Y untuk perlindungan peralatan dan penapisan zarah pepejal. Sediakan saiz saluran paip anda, sederhana, tekanan, suhu, jenis sambungan dan tahap penapisan yang diperlukan untuk konfigurasi dan sokongan sebut harga.

Bagaimana Penapis Y Melindungi Peralatan Hilir

Skrin penapis memintas zarah pepejal yang dibawa oleh medium saluran paip sambil membenarkan bendalir terus melalui laluan aliran utama. Ini membantu mengurangkan risiko serpihan memasuki komponen hiliran yang sensitif dan boleh menyokong operasi pam, injap kawalan, meter, penukar haba dan peralatan serupa yang lebih stabil.

Tidak seperti penapis yang direka untuk pengasingan halus atau khusus, penapis saluran paip biasanya digunakan untuk penyingkiran mekanikal zarah pepejal yang lebih besar dan serpihan sisi pemasangan. Pembukaan skrin yang sesuai hendaklah dipilih mengikut tahap perlindungan yang diperlukan dan penurunan tekanan sistem yang dibenarkan.

Badan Jenis Y dan Reka Bentuk Skrin Boleh Alih

Ciri-ciri badan berbentuk Y menempatkan skrin penapisan pada sudut ke laluan aliran utama. Konfigurasi ini menyediakan susunan padat untuk banyak sistem paip industri sambil membenarkan skrin dikeluarkan untuk pemeriksaan dan pembersihan.

Bergantung pada reka bentuk, sambungan longkang atau blowdown juga boleh disediakan untuk membantu mengalihkan serpihan terkumpul tanpa membongkar saluran paip sepenuhnya. Konfigurasi sebenar hendaklah disahkan mengikut model injap atau penapis, susunan pemasangan dan keperluan projek.

Pembersihan Skrin Adalah Sebahagian daripada Penyelenggaraan Penapis
Apabila serpihan terkumpul pada skrin, rintangan aliran boleh meningkat. Pemeriksaan dan pembersihan yang kerap membantu mengekalkan kapasiti aliran yang diperlukan dan mengekalkan kehilangan tekanan dalam julat yang boleh diterima untuk sistem.

Mesh Skrin dan Pemilihan Tebuk

Pembukaan skrin adalah salah satu parameter yang paling penting apabila memilih penapis jenis Y. Pembukaan yang lebih kecil boleh memberikan pengekalan zarah yang lebih halus, tetapi ia juga boleh meningkatkan penurunan tekanan dan memerlukan pembersihan yang lebih kerap apabila saluran paip mengandungi tahap serpihan yang tinggi.

Pemilihan harus mengambil kira saiz zarah yang perlu dikeluarkan, kelikatan sederhana, kadar aliran, kehilangan tekanan yang dibenarkan, dan kepekaan peralatan hiliran. Shangtai boleh menyemak parameter ini apabila mengesahkan konfigurasi skrin yang sesuai.

Faktor Pemilihan	Mengapa Ia Penting
Saiz Zarah	Menentukan bukaan skrin yang diperlukan untuk penyingkiran serpihan
Kadar Aliran	Mempengaruhi halaju aliran dan kehilangan tekanan melalui skrin
Kelikatan Sederhana	Mempengaruhi rintangan aliran dan prestasi penapisan
Peralatan Hilir	Menentukan tahap perlindungan zarah yang diperlukan
Kekerapan Pembersihan	Membantu menentukan sama ada pembersihan manual atau susunan longkang/letup adalah sesuai

Penurunan Tekanan dan Kapasiti Aliran

Mana-mana penapis memperkenalkan beberapa kehilangan tekanan kerana medium melalui skrin. Penurunan tekanan boleh meningkat apabila zarah terkumpul pada elemen penapisan. Atas sebab ini, pemilihan penapis Y harus mempertimbangkan kadar aliran yang diperlukan, saiz paip, kawasan skrin, pembukaan skrin dan tekanan pembezaan yang dibenarkan.

Pembersihan tetap adalah penting apabila saluran paip membawa sejumlah besar serpihan. Tolok tekanan atau penunjuk tekanan pembezaan boleh digunakan dalam sistem yang sesuai untuk membantu menentukan bila skrin memerlukan pemeriksaan atau pembersihan.

Orientasi Pemasangan dan Arah Aliran

Pemasangan yang betul adalah penting untuk pengumpulan zarah yang berkesan dan penyelenggaraan yang mudah. Anak panah aliran pada badan penapis hendaklah sepadan dengan arah aliran saluran paip sebenar. Ruang skrin juga harus diletakkan mengikut model dan medium tertentu supaya serpihan yang terkumpul boleh kekal di dalam ruang yang ditetapkan.

Banyak reka bentuk jenis Y boleh dipasang dalam saluran paip mendatar, manakala konfigurasi tertentu juga boleh digunakan dalam saluran paip menegak apabila arah aliran dan orientasi skrin sesuai. Keperluan pemasangan hendaklah disahkan sebelum memasang penapis ke dalam sistem.

Untuk wap atau perkhidmatan khas lain, orientasi pemasangan mungkin memerlukan pertimbangan tambahan untuk mengurus akses kondensat, saliran dan penyelenggaraan. Sentiasa ikuti dokumentasi produk dan keperluan paip projek yang berkenaan.

Bahan Badan dan Skrin

Pemilihan bahan hendaklah berdasarkan medium saluran paip, tekanan, suhu dan keadaan kakisan. Bahan badan biasa termasuk keluli karbon, keluli tahan karat, besi tuang, besi mulur dan keluli aloi. Keluli tahan karat dan bahan tahan kakisan lain boleh dipilih untuk skrin mengikut persekitaran perkhidmatan.

Untuk media yang menghakis atau suhu yang lebih tinggi, kedua-dua badan dan bahan skrin dalaman hendaklah diperiksa untuk keserasian. Bahan pengedap juga harus dipilih mengikut suhu operasi dan sederhana.

Tamatkan Sambungan untuk Perpaipan Perindustrian

Penapis jenis Shangtai Y boleh dikonfigurasikan dengan pilihan sambungan hujung yang berbeza mengikut reka bentuk saluran paip dan piawaian yang berkenaan. Konfigurasi biasa termasuk sambungan bebibir, berulir, kimpalan punggung dan kimpalan soket.

Apabila memilih sambungan, pertimbangkan standard saluran paip, saiz nominal, penilaian tekanan, kaedah pemasangan, ruang yang tersedia dan keperluan penyelenggaraan. Memadankan sambungan penapis kepada sistem paip sedia ada membantu memudahkan pemasangan dan penggantian masa hadapan.

Aplikasi Produk

Penapis Y biasanya dipasang di hulu peralatan yang mungkin terjejas oleh zarah pepejal atau serpihan pemasangan. Aplikasi biasa termasuk:

Sistem saluran paip minyak dan gas
Pemprosesan petrokimia dan kimia
Sistem rawatan air dan bekalan air
Penjanaan kuasa dan paip utiliti
HVAC dan sistem air sejuk
Paip marin dan kapal
Saluran paip proses perindustrian
Perlindungan injap pam dan kawalan
Penukar haba dan perlindungan meter

Konfigurasi penapis yang sesuai bergantung pada medium, keadaan operasi, keperluan penapisan dan piawaian paip yang berkenaan. Untuk cecair khas atau perkhidmatan yang teruk, parameter teknikal hendaklah disemak sebelum pemilihan.

Pembuatan, Pemeriksaan dan Kawalan Kualiti

Shanghai mengawal keperluan pembuatan dan pemeriksaan utama mengikut spesifikasi produk yang berkenaan. Pemilihan bahan, dimensi badan, konfigurasi skrin, dimensi sambungan, komponen pengedap dan keperluan berkaitan tekanan boleh disemak semasa pengeluaran dan pemeriksaan kualiti.

Shanghai beroperasi di bawah sistem pengurusan kualiti ISO 9001 dan menyediakan produk dengan sokongan pensijilan CE dan EAC yang berkenaan. Di mana diperlukan oleh projek, piawaian yang berkaitan dan keperluan pemeriksaan seperti API 6D dan API 598 boleh disemak mengikut produk tertentu dan dokumentasi pesanan.

Dokumentasi dan Pemeriksaan Projek
Untuk projek perindustrian, Shangtai boleh menyemak spesifikasi bahan yang diperlukan, penilaian tekanan, piawaian sambungan, keperluan pemeriksaan, lukisan dan dokumentasi yang berkenaan sebelum pengeluaran dan penghantaran.

Cara Memilih Penapis Jenis Y yang Betul

Sebelum meminta sebut harga, sediakan maklumat berikut:

Saiz paip atau penapis nominal
Penilaian tekanan
Medium kerja
Suhu operasi
Mesh skrin yang diperlukan atau saiz tebuk
Bahan badan dan skrin
Jenis sambungan tamat
Orientasi pemasangan saluran paip
Kadar aliran yang diperlukan
Kuantiti dan keperluan projek
Lukisan, spesifikasi atau dokumen teknikal, jika ada

Jika penapis bertujuan untuk melindungi pam, injap kawalan, meter atau penukar haba tertentu, memberikan maklumat peralatan dan tahap penapisan yang diperlukan boleh membantu menentukan konfigurasi yang sesuai.

Soalan Lazim

Apakah jenis penapis saluran paip yang biasa?

Reka bentuk biasa termasuk jenis Y, bakul, jenis T, dupleks dan penapis kon sementara. Konfigurasi jenis Y sering dipertimbangkan apabila susunan sebaris padat dan skrin boleh tanggal diperlukan. Pilihan terakhir bergantung pada susun atur saluran paip, kapasiti aliran, akses penyelenggaraan dan keperluan penapisan.

Bagaimanakah cara saya memilih mesh skrin atau saiz tebuk yang betul?

Pemilihan bergantung pada saiz zarah yang perlu dikeluarkan, kelikatan sederhana, kadar aliran, penurunan tekanan yang dibenarkan, dan kepekaan peralatan hiliran. Skrin yang lebih halus bukanlah pilihan yang sesuai kerana ia boleh meningkatkan kehilangan tekanan dan kekerapan pembersihan.

Bolehkah penapis jenis Y dipasang secara menegak?

Sesetengah konfigurasi boleh dipasang dalam saluran paip menegak apabila arah aliran dan orientasi skrin sesuai. Pemasangan hendaklah mengikut anak panah aliran, arahan produk, dan keperluan susunan medium dan saluran paip tertentu.

Berapa kerapkah skrin penapis perlu dibersihkan?

Kekerapan pembersihan bergantung pada jumlah dan jenis serpihan dalam saluran paip. Tolok tekanan atau penunjuk tekanan pembezaan boleh membantu mengenal pasti rintangan yang semakin meningkat dan menentukan masa pemeriksaan atau pembersihan skrin diperlukan.

Adakah penapis Y mengurangkan tekanan saluran paip?

ya. Mana-mana penapis menghasilkan sedikit penurunan tekanan apabila medium melalui skrin. Saiz yang betul, pemilihan skrin yang sesuai, kawasan aliran yang mencukupi dan pembersihan tetap boleh membantu mengekalkan kehilangan tekanan dalam julat yang boleh diterima oleh sistem.

Apakah bahan yang ada?

Bahan badan biasa termasuk keluli karbon, keluli tahan karat, besi tuang, besi mulur dan keluli aloi. Bahan skrin selalunya keluli tahan karat atau aloi tahan kakisan lain. Bahan yang sesuai bergantung pada medium, tekanan, suhu dan keadaan kakisan.

Apakah sambungan hujung yang boleh dibekalkan?

Pilihan biasa termasuk sambungan bebibir, berulir, kimpalan punggung dan kimpalan soket. Sambungan yang diperlukan hendaklah sepadan dengan standard saluran paip, saiz nominal, penilaian tekanan dan keperluan pemasangan.

Apakah maklumat yang diperlukan untuk sebut harga?

Sila berikan saiz, penarafan tekanan, jenis penapis, bahan badan, saiz mesh atau tebuk skrin, medium kerja, suhu, jenis sambungan, kedudukan pemasangan, kadar aliran dan kuantiti. Lukisan atau spesifikasi projek juga berguna apabila konfigurasi atau keperluan pemeriksaan tertentu terlibat.

Perlukan Penapis Y-Type untuk Saluran Paip Anda?
Hantar saiz paip, sederhana, tekanan, suhu, jenis sambungan, keperluan penapisan dan kuantiti anda ke Shangtai untuk pengesahan teknikal dan sebut harga.

Hantar PertanyaanatauHubungi Injap Shanghaiuntuk bantuan dengan pemilihan penapis jenis Y, spesifikasi teknikal, keperluan projek dan sebut harga.

View as

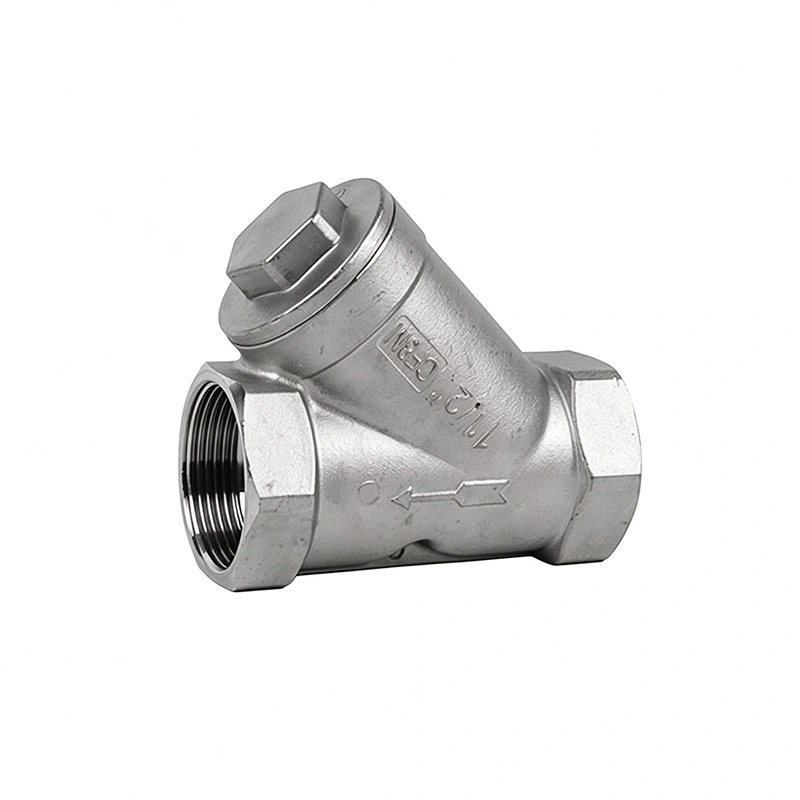

Penapis Y Keluli Tahan Karat

Penapis Y keluli tahan karat Shangtai berkesan menanggalkan kekotoran pepejal daripada saluran paip untuk melindungi pam, injap dan instrumentasi. Menampilkan struktur padat, kawasan penapisan yang besar dan penurunan tekanan rendah, ia sesuai dengan sistem air, minyak dan gas. Sebagai kilang langsung dengan pembungkusan QC dan eksport yang ketat, kami memberikan penyelesaian penapisan industri yang tahan lama.

Lihat Lagi >> Hantar Pertanyaan >>

Shangtai Valve ialah pengilang dan pembekal Penapis Y profesional di China. Selamat datang untuk mengimport produk berkualiti dari kilang kami di sini.
