Bagaimanakah Port Injap Bebola Tiga Hala Meningkatkan Kawalan Aliran dalam Sistem Paip Perindustrian

Shanghaimenyediakan aPort L Injap Bebola Tiga Haladireka untuk pensuisan aliran yang boleh dipercayai dalam sistem paip industri. Dengan badan tiga keping, hujung kimpalan punggung yang dilanjutkan dan pilihan pembinaan keluli tahan karat, injap ini membantu jurutera menguruskan penghalaan bendalir, memudahkan susun atur saluran paip dan merancang penyelenggaraan mengikut keadaan operasi yang menuntut.

Injap bola tiga hala dengan konfigurasi L-port direka untuk mengubah hala bendalir antara dua cawangan saluran paip yang disambungkan. Bolanya yang dimesin khas mencipta laluan berbentuk L yang sejajar dengan port terpilih semasa pemegang berputar. Tidak seperti reka bentuk T-port, yang boleh menyambungkan berbilang port secara serentak bergantung pada konfigurasinya, injap L-port digunakan terutamanya untuk pengalihan aliran dan pemilihan sumber. Memilih injap yang betul memerlukan perhatian kepada orientasi port, bahan badan, keserasian tempat duduk, penilaian suhu tekanan dan piawaian sambungan. Panduan ini menerangkan prinsip kerja, kelebihan utama, aplikasi perindustrian dan pertimbangan pembelian injap bola tiga hala L-port, membantu jurutera, pasukan penyelenggaraan dan pembeli industri membuat keputusan termaklum.

Jadual Kandungan

• Apakah Port L Injap Bola Tiga Hala?
• Bagaimanakah Injap Bola Tiga Hala L-Port Berfungsi?
• L-Port vs T-Port: Apakah Perbezaannya?
• Apakah Kelebihan Utama?
• Di manakah Injap Bebola L-Port Digunakan?
• Cara Memilih Injap Yang Betul
• Spesifikasi Teknikal untuk Disemak
• Syor Pemasangan dan Penyelenggaraan
• Soalan Lazim
• Kesimpulan: Membuat Keputusan Kawalan Aliran Yang Betul

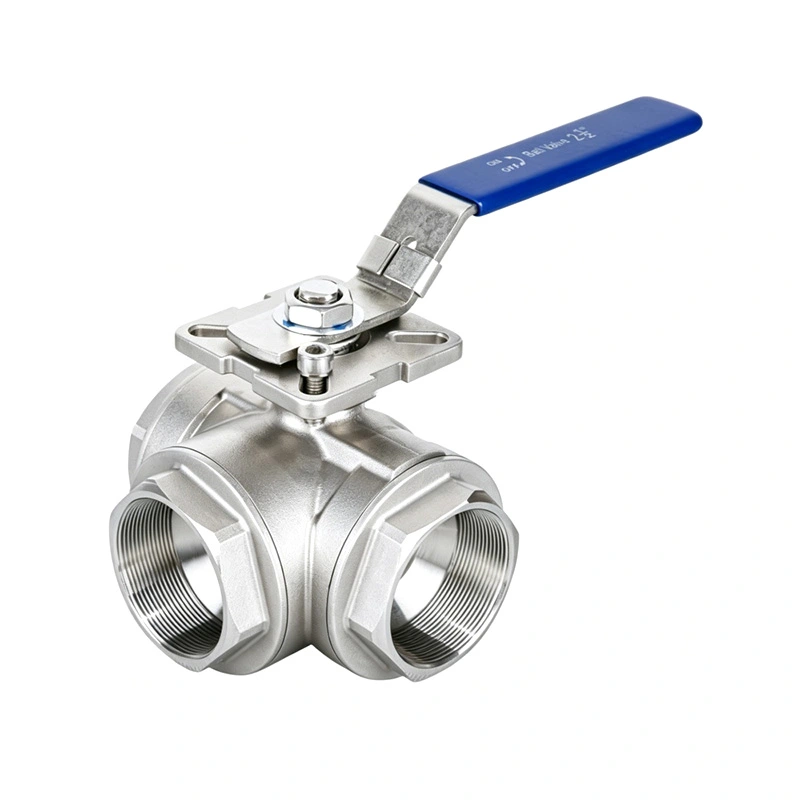

Apakah Port L Injap Bola Tiga Hala?

Injap bola tiga hala ialah peranti kawalan aliran mekanikal dengan tiga port dan bola berputar di dalam badannya. Laluan dalaman menentukan port mana yang berkomunikasi apabila injap dikendalikan. Dalam konfigurasi L-port, laluan itu menyerupai huruf L, membenarkan injap mengarahkan bendalir antara sambungan yang dipilih.

Sebagai contoh, saluran paip mungkin mempunyai satu sambungan biasa dan dua saluran keluar alternatif. Injap boleh mengarahkan cecair masuk ke alur keluar pertama atau menukarnya ke alur keluar kedua, bergantung pada laluan dalaman dan kedudukan pemegang. Cawangan yang tidak digunakan diasingkan dalam kedudukan operasi yang dimaksudkan apabila reka bentuk injap menyokong susunan tersebut.

Produk Shangtai menggabungkan prinsip penghalaan aliran ini dengan badan tiga keping dan hujung kimpalan punggung yang dilanjutkan. Panjang hujung kimpalan tambahan menyediakan ruang kerja untuk pemasangan saluran paip dan boleh berguna dalam susun atur paip terlindung atau tertimbus di mana reka bentuk yang ditentukan memerlukan kelegaan tambahan.

Pertimbangan pembinaan biasa termasuk:

• Badan injap:Keluli tahan karat atau bahan lain yang ditentukan dipilih mengikut aplikasi.
• Bola dan batang:Komponen yang bertanggungjawab untuk mengarahkan aliran dan menghantar tork operasi.
• Tempat duduk dan meterai:Bahagian yang menyokong prestasi pengedap di bawah keadaan perkhidmatan yang ditetapkan.
• Sambungan:Kimpalan punggung, berulir atau konfigurasi lain bergantung pada model yang dipilih.
• Mekanisme operasi:Pemegang manual atau penggerak yang serasi, jika tersedia.

Konfigurasi akhir hendaklah sentiasa disemak terhadap lukisan dan dokumentasi teknikal yang diluluskan oleh pengilang.

Bagaimanakah Injap Bola Tiga Hala L-Port Berfungsi?

Injap beroperasi dengan memutarkan bola yang digerudi khas di dalam badan injap. Apabila laluan bola sejajar dengan dua port terpilih, bendalir boleh bergerak antara sambungan tersebut. Menukar orientasi bola mengubah laluan aliran yang tersedia.

Dalam susunan lencongan biasa, urutan operasi termasuk syarat berikut:

1. Kedudukan aliran pertama:Port biasa bersambung ke satu cawangan yang dipilih, membenarkan bendalir mengikuti laluan pertama.
2. Operasi tukar ganti:Operator memutarkan pemegang mengikut arahan pengendalian pengilang.
3. Kedudukan aliran kedua:Laluan dalaman sejajar dengan cawangan alternatif, mengalihkan bendalir.
4. Kedudukan pengasingan, jika direka:Konfigurasi L-port tertentu menyediakan kedudukan yang menyekat ketiga-tiga port. Keupayaan ini mesti disahkan untuk injap tertentu.

Penomboran port, orientasi pemegang, sudut putaran dan kedudukan berhenti yang tersedia berbeza-beza antara reka bentuk. Oleh itu, pengendali tidak boleh menganggap bahawa arah pemegang tertentu sentiasa sepadan dengan laluan aliran yang sama.

Sebelum pentauliahan, semak gambar rajah aliran injap dan sahkan sambungan yang dimaksudkan di bawah setiap kedudukan operasi yang dibenarkan. Ini amat penting dalam sistem automatik, di mana jujukan penggerak yang salah boleh mengganggu pengeluaran atau menghantar bendalir ke destinasi yang tidak diingini.

L-Port vs T-Port: Apakah Perbezaannya?

Walaupun kedua-dua reka bentuk menggunakan tiga port, laluan bola dalaman mereka mempunyai tujuan yang berbeza. Memilih antara mereka bergantung terutamanya pada sama ada sistem perlu menukar aliran antara cawangan atau menyambung beberapa laluan untuk pencampuran dan pengedaran.

Jadual menerangkan prinsip reka bentuk umum dan bukannya menjamin setiap jujukan operasi injap. Pengilang mungkin menawarkan susunan bola yang berbeza, konfigurasi tempat duduk, dan kedudukan berhenti.

Untuk aplikasi di mana dua sumber bendalir mesti kekal berasingan, reka bentuk L-port mungkin sesuai jika gambar rajah alirannya yang diluluskan mengesahkan pengasingan yang diperlukan. Jika komunikasi serentak antara beberapa port diperlukan, reka bentuk T-port mungkin lebih sesuai.

Untuk latar belakang tambahan, semak maklumat produk injap bola tiga hala L-port pengeluar sebelum memuktamadkan pilihan.

Apakah Kelebihan Utama?

1. Penghalaan Aliran Fleksibel

Injap L-port membolehkan pengendali bertukar antara cawangan saluran paip yang ditetapkan tanpa memasang injap berasingan pada setiap titik pertukaran. Ini boleh memudahkan susunan peralatan yang digunakan untuk pemindahan bendalir, pemilihan sumber dan penghalaan proses.

2. Reka Bentuk Saluran Paip Cekap Angkasa

Menggabungkan pelbagai sambungan aliran dalam satu badan injap boleh mengurangkan bilangan komponen individu yang diperlukan dalam pemasangan yang sesuai. Lebih sedikit komponen juga mungkin bermakna lebih sedikit titik sambungan yang memerlukan pemeriksaan, walaupun keseluruhan reka bentuk sistem menentukan penjimatan sebenar.

3. Pilihan Bahan Keluli Tahan Karat

Pembinaan keluli tahan karat boleh memberikan rintangan kakisan yang berguna dalam persekitaran industri yang serasi. Gred yang sesuai bergantung pada medium proses, kepekatan klorida, bahan kimia pembersih, suhu dan keadaan perkhidmatan lain. Pemilihan bahan hendaklah berdasarkan keserasian yang disahkan dan bukannya andaian bahawa semua keluli tahan karat berprestasi sama.

4. Akses Penyelenggaraan Melalui Pembinaan Tiga Keping

Badan tiga keping boleh membuat pemeriksaan dalaman dan perkhidmatan lebih mudah kerana injap boleh dibongkar mengikut prosedur pengilang. Selepas saluran paip telah diasingkan, ditekan, dikeringkan dan dibuat selamat, kakitangan penyelenggaraan yang berkelayakan boleh memeriksa komponen yang boleh diservis dan menggantikan tempat duduk atau pengedap yang serasi apabila perlu.

5. Hujung Kimpalan Butt Dilanjutkan untuk Pemasangan Tertentu

Hujung kimpalan punggung yang dilanjutkan boleh memberikan kelegaan tambahan semasa kimpalan saluran paip, terutamanya dalam susun atur yang melibatkan penebat atau paip tertimbus. Pemasangan yang betul tetap penting: prosedur kimpalan mesti mengawal input haba untuk mengelakkan kerusi, pengedap atau komponen dalaman sensitif suhu yang lain rosak.

Di manakah Injap Bebola L-Port Digunakan?

Keupayaan untuk mengubah hala aliran menjadikan konfigurasi injap ini berguna dalam beberapa sektor perindustrian. Kesesuaiannya bergantung pada medium proses, tekanan, suhu, susunan sambungan, dan prestasi tutup yang diperlukan.

• Pemprosesan petrokimia:Menukar aliran proses yang serasi antara cawangan saluran paip yang ditetapkan.
• Sistem minyak dan gas:Memilih laluan aliran alternatif dalam aplikasi di mana penarafan tekanan injap dan keserasian bahan adalah sesuai.
• Sistem tenaga haba:Mengubah hala cecair yang serasi antara litar proses atau sambungan peralatan.
• Rawatan air:Menukar aliran air antara saluran rawatan atau cawangan sistem terpilih.
• Peralatan industri:Menukar laluan bekalan bendalir untuk menyokong mod operasi atau pengaturan penyelenggaraan yang berbeza.

Sebagai contoh, pemasangan rawatan air boleh menggunakan injap L-port untuk memilih antara dua laluan aliran yang ditetapkan. Semasa reka bentuk sistem, jurutera harus mengesahkan peta pelabuhan, keadaan pengasingan yang dimaksudkan, dan akibat menukar laluan aliran sebelum meletakkan injap ke dalam perkhidmatan.

Tidak setiap injap bola tiga hala sesuai untuk setiap keadaan cecair atau operasi. Zarah pelelas, media likat, bahan kimia menghakis, tekanan pembezaan tinggi dan suhu tinggi boleh menjejaskan hayat tempat duduk dan prestasi pengedap. Injap mesti dipilih untuk perkhidmatan sebenar dan bukannya nama industri sahaja.

Cara Memilih Injap Yang Betul

Membeli injap bola tiga hala melibatkan lebih daripada padanan diameter paip nominal. Proses pemilihan yang boleh dipercayai harus bermula dengan fungsi aliran yang diperlukan dan diteruskan melalui keserasian bahan, penarafan mekanikal, dimensi pemasangan dan keperluan penyelenggaraan.

1. Tentukan Corak Aliran yang Diperlukan

Kenal pasti port biasa, cawangan alternatif, dan setiap kedudukan operasi yang diperlukan. Dapatkan gambarajah aliran pengilang untuk mengesahkan port yang disambungkan dan yang diasingkan dalam setiap kedudukan.

2. Sahkan Keperluan Tekanan dan Suhu

Periksa tekanan operasi terkadar pada suhu perkhidmatan sebenar. Penarafan tekanan boleh berubah dengan pemilihan suhu dan bahan, jadi nilai tekanan maksimum tidak boleh dipertimbangkan secara bebas daripada keadaan yang ditentukan.

3. Pilih Bahan Badan dan Pengedap yang Serasi

Bandingkan medium proses dengan bahan badan, bola, batang, tempat duduk dan meterai yang dicadangkan. Tempat duduk berasaskan PTFE dan varian PTFE yang diperkukuh mempunyai ciri mekanikal dan haba yang berbeza. Keserasian bahan kimia dan julat perkhidmatan yang dibenarkan pengeluar hendaklah disahkan untuk setiap aplikasi.

4. Semak Standard Sambungan

Sahkan jenis sambungan yang ditentukan, dimensi dan standard yang berkenaan. Untuk pemasangan kimpalan punggung, semak penyediaan akhir dan lukisan dimensi. Sambungan berulir dan dikimpal tidak boleh ditukar ganti tanpa susunan paip yang direka bentuk dengan sewajarnya.

5. Tentukan Operasi Manual atau Automatik

Pemegang manual mungkin mencukupi untuk perubahan laluan sekali-sekala. Di mana pensuisan yang kerap atau alat kawalan jauh diperlukan, tanya sama ada penggerak pneumatik atau elektrik yang serasi tersedia. Sahkan tork operasi, perjalanan yang diperlukan, maklum balas kedudukan, dan tindak balas yang diingini semasa kegagalan bekalan kuasa atau udara.

6. Menilai Keperluan Pemeriksaan dan Dokumentasi

Untuk perkhidmatan kritikal, jelaskan pengenalan bahan, dokumentasi ujian tekanan, pemeriksaan dimensi, kebolehkesanan dan sebarang keperluan penerimaan khusus projek. Rekod ini membantu pasukan pembelian dan jurutera mengesahkan bahawa injap yang dibekalkan sepadan dengan spesifikasi yang diluluskan.

Spesifikasi Teknikal untuk Disemak

Maklumat produk yang diterbitkan oleh Shangtai menyediakan titik permulaan yang berguna untuk menilai injap bola tiga hala port L dengan badan tiga keping dan hujung kimpalan punggung yang dilanjutkan. Nilai yang disenaraikan di bawah menerangkan konfigurasi produk yang dirujuk dan harus disahkan terhadap petikan dan lembaran data semasa yang diluluskan sebelum pembelian.

Angka-angka ini bukan penilaian universal untuk semua injap L-port. Halaman produk juga membincangkan bahan alternatif dan konfigurasi pengedap. Pembeli harus meminta lukisan teknikal terkini dan pengesahan bertulis sampul surat suhu tekanan, butiran sambungan dan komposisi bahan untuk pesanan mereka.

Syor Pemasangan dan Penyelenggaraan

Pemasangan yang betul dan penyelenggaraan yang dirancang membantu mengekalkan prestasi injap dan mengurangkan masa henti yang boleh dielakkan. Amalan berikut berguna untuk pasukan kejuruteraan, pentauliahan dan penyelenggaraan.

• Periksa sebelum pemasangan:Periksa badan injap, hujung kimpalan, mekanisme pengendalian, dan pembungkusan pelindung untuk kerosakan atau pencemaran.
• Sahkan arah aliran:Bandingkan susunan port sebenar dengan gambar rajah paip yang diluluskan sebelum menyambungkan injap.
• Gunakan prosedur kimpalan yang sesuai:Untuk reka bentuk kimpalan punggung, ikuti prosedur yang layak dan kawal input haba mengikut arahan pengilang.
• Uji urutan operasi:Di mana selamat dan sesuai, sahkan kedudukan pemegang dan petunjuk laluan aliran sebelum memperkenalkan medium proses.
• Cegah penyelenggaraan yang tidak selamat:Asingkan injap, lepaskan tekanan, toskan kandungan berbahaya, dan ikuti prosedur keselamatan dan penguncian tapak sebelum dibongkar.
• Periksa tempat duduk dan meterai:Periksa kehausan, kerosakan kimia, kebocoran dan kesukaran operasi pada selang waktu yang sesuai dengan perkhidmatan.
• Simpan rekod teknikal:Dokumen pemeriksaan, penggantian, keputusan ujian dan sebarang perubahan pada keadaan operasi.

Injap bola secara amnya bertujuan untuk perkhidmatan hidup-mati dan penghalaan aliran, bukan pendikit berterusan melainkan pengeluar secara khusus meluluskan kewajipan tersebut. Mengendalikan injap dalam kedudukan separa terbuka yang tidak sesuai boleh meningkatkan pergolakan, hakisan atau kerosakan tempat duduk dalam keadaan tertentu.

Soalan Lazim

1. Apakah fungsi utama Port L Injap Bola Tiga Hala?

Fungsi utamanya adalah untuk mengalihkan bendalir antara cawangan saluran paip terpilih. Laluan berbentuk L di dalam bola menyambungkan port yang ditetapkan mengikut orientasi injap. Gambarajah aliran yang diluluskan hendaklah dirujuk untuk mengesahkan urutan operasi yang tepat dan keupayaan pengasingan.

2. Apakah perbezaan antara injap bebola L-port dan T-port?

Reka bentuk L-port digunakan terutamanya untuk penukaran aliran atau lencongan antara port terpilih. Reka bentuk T-port menawarkan corak sambungan tambahan dan mungkin membenarkan ketiga-tiga port berkomunikasi secara serentak. Pilihan yang betul bergantung pada fungsi proses yang diperlukan dan konfigurasi port pengeluar.

3. Bolehkah injap bola tiga hala port L menutup aliran sepenuhnya?

Sesetengah reka bentuk L-port termasuk kedudukan tertutup semua port, manakala yang lain mempunyai susunan operasi yang berbeza. Pengasingan lengkap mesti disahkan daripada gambar rajah aliran injap khusus dan spesifikasi pengedap. Jika pengasingan adalah kritikal keselamatan, sahkan prestasi kebocoran yang diperlukan dan sama ada peralatan pengasingan tambahan diperlukan.

4. Bahan manakah yang sesuai untuk injap bebola L-port?

Pemilihan bahan bergantung pada cecair, pendedahan kakisan, tekanan, suhu dan keperluan pembersihan. Gred keluli tahan karat seperti 304 atau 316 mungkin sesuai dengan banyak aplikasi, manakala tempat duduk berasaskan PTFE atau bertetulang mungkin sesuai untuk perkhidmatan tertentu. Gabungan bahan basah yang lengkap mesti diperiksa untuk keserasian.

5. Apakah maklumat yang diperlukan untuk meminta sebut harga?

Sediakan saiz injap nominal, susunan port yang diperlukan, jenis sambungan, keadaan tekanan dan suhu, medium proses, bahan pilihan, kuantiti dan kaedah pengendalian. Lukisan saluran paip, urutan aliran yang diperlukan, dan keperluan pemeriksaan khusus projek boleh membantu pembekal mengesahkan konfigurasi yang sesuai.

6. Mengapa pertimbangkan injap tiga keping dengan hujung kimpalan punggung yang dilanjutkan?

Pembinaan tiga bahagian boleh memudahkan akses kepada komponen dalaman yang boleh diservis, tertakluk kepada prosedur penyelenggaraan pengilang. Hujung kimpalan punggung yang dilanjutkan boleh memberikan kelegaan tambahan untuk mengimpal dan mungkin sesuai dengan susunan paip terlindung atau tertimbus tertentu. Dimensi dan kaedah pemasangan perlu diperiksa sebelum membuat pesanan.

Kesimpulan: Membuat Keputusan Kawalan Aliran Yang Betul

Injap bola tiga hala dengan laluan L-port boleh menyediakan penyelesaian praktikal untuk menukar bendalir antara cawangan saluran paip yang ditetapkan. Keberkesanannya bergantung pada pemilihan susunan port yang betul, mengesahkan had tekanan dan suhu, memilih bahan yang serasi, dan memastikan kedudukan operasi injap sepadan dengan keperluan proses. Butiran pembinaan seperti badan tiga keping dan hujung kimpalan punggung yang dilanjutkan juga boleh mempengaruhi perancangan pemasangan dan penyelenggaraan jangka panjang.

Shanghai menawarkan maklumat produk dan pilihan konfigurasi untuk menyokong pemilihan injap industri. Jika anda membandingkan reka bentuk L-port, merancang sistem paip baharu, atau menggantikan injap sedia ada, semak spesifikasi Port L Injap Bola Tiga Hala dan sediakan keperluan pengendalian anda sebelum membuat pesanan. Hubungi pasukan kami untuk membincangkan permohonan anda, mengesahkan butiran teknikal dan meminta sebut harga yang sesuai. Tolonglahhubungi kamihari ini untuk meneroka penyelesaian injap yang disesuaikan dengan keperluan kawalan aliran industri anda.
