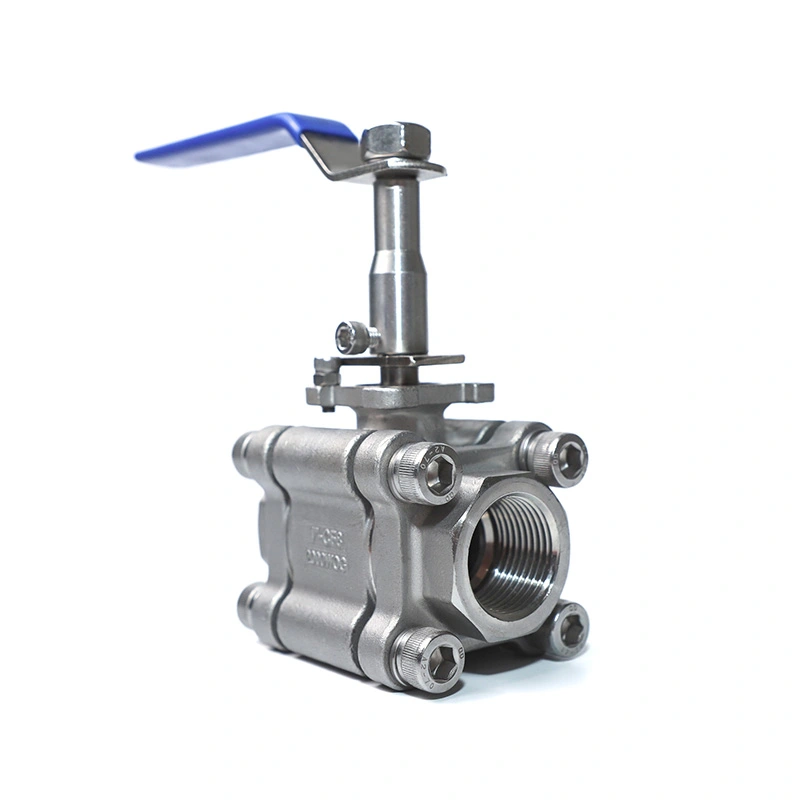

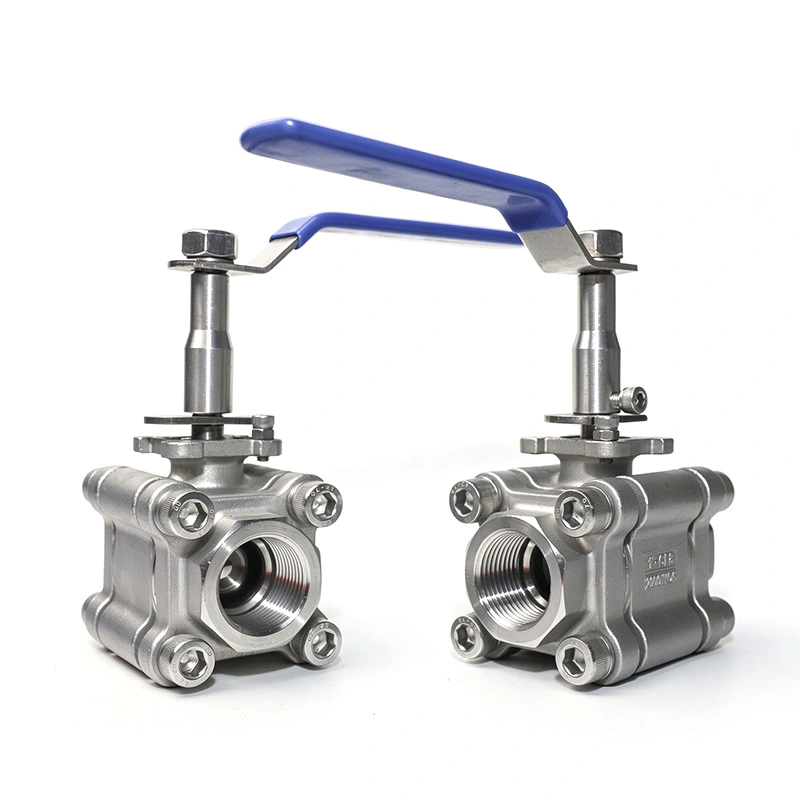

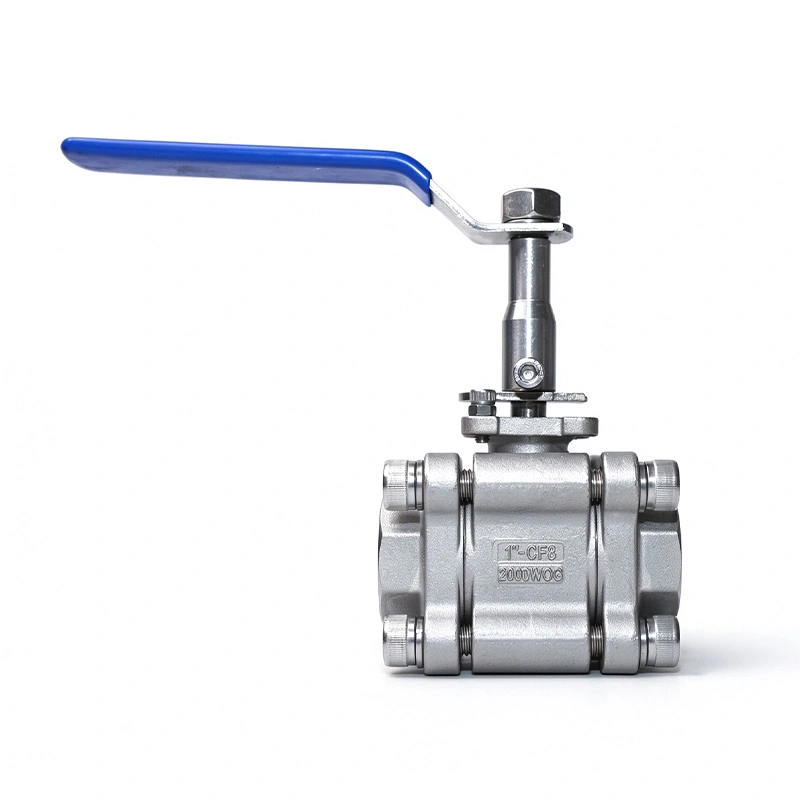

Injap Bebola Keluli Tahan Karat 3PC 2000WOG Batang Lanjutan

Injap Bebola Keluli Tahan Karat 3PC 2000WOG Batang Lanjutan direka untuk saluran paip bertebat, pemasangan tertimbus dan aplikasi lain di mana titik operasi injap perlu dilanjutkan. Injap mempunyai keluli tahan karat 316 badan, bola dan batang, binaan tiga keping, dan sambungan berulir NPT atau BSP. Batang yang dipanjangkan membolehkan injap untuk dikendalikan jauh dari bahagian terlindung atau tertimbus saluran paip.

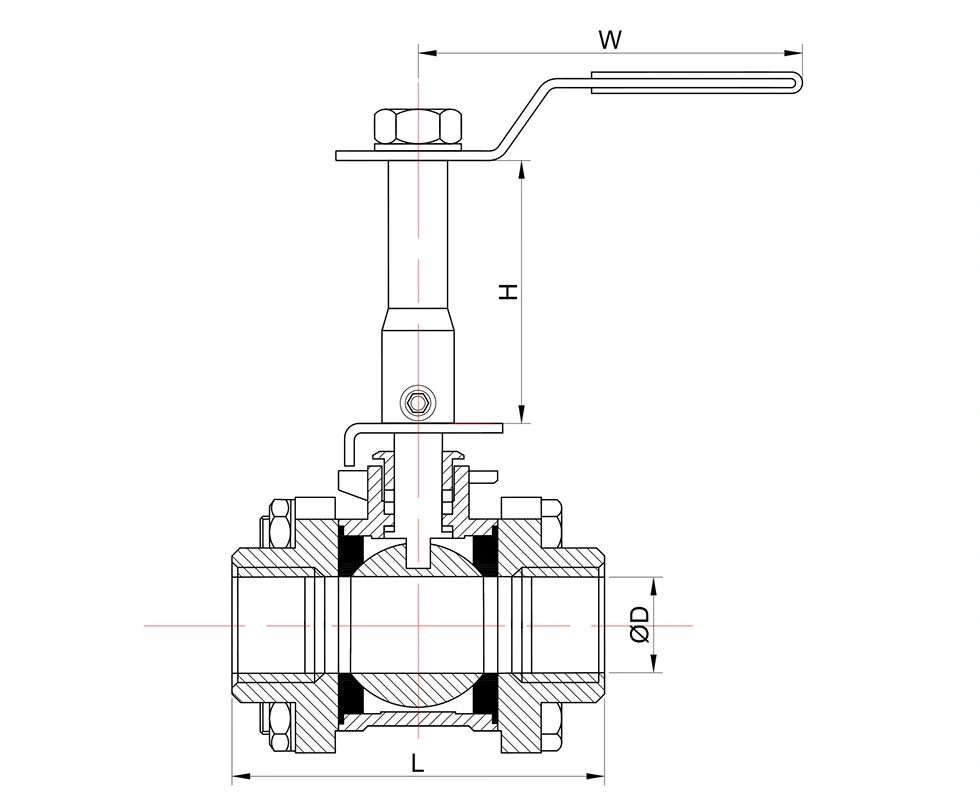

Dimensi Utama

Dimensi Umum:

Ciri-ciri Utama

1. Batang Lanjutan untuk Talian Paip Bertebat dan Terkubur

Batang yang dipanjangkan meletakkan titik operasi di atas atau jauh dari kawasan sambungan saluran paip. Konfigurasi ini ialah berguna apabila penebat paip, pemasangan bawah tanah atau akses terhad menjadikan batang standard sukar untuk dikendalikan. Batang juga menggunakan struktur anti-letupan untuk perkhidmatan tekanan.

2. 316 Pembinaan Keluli Tahan Karat

Badan diperbuat daripada keluli tahan karat ASTM A351 CF8M, manakala bola dan batang menggunakan ASTM A182 F316. Bahan-bahan ini menyediakan rintangan kakisan untuk aplikasi air, minyak, gas dan bendalir industri yang serasi. Tempat duduk RPTFE ialah dinyatakan untuk julat suhu dan keadaan perkhidmatan yang disenaraikan.

3. Badan Tiga Keping

Badan tiga keping membenarkan akses kepada komponen dalaman untuk pemeriksaan dan penyelenggaraan. Injap boleh dibuka apabila tempat duduk, pengedap atau bahagian dalaman lain perlu diperiksa atau diganti, yang berguna untuk penyelenggaraan sistem saluran paip yang dipasang.

4. Penilaian Tekanan 2000WOG

Injap Bebola Keluli Tahan Karat 3PC 2000WOG Extended Stem ditentukan untuk kawalan cecair on-off tekanan tinggi, dengan tekanan maksimum 1975 PSI yang disenaraikan dalam data produk. Tekanan kerja yang berkenaan hendaklah disahkan mengikut saiz injap, suhu, sederhana dan penarafan suhu tekanan yang berkaitan.

Piawaian dan Kawalan Kualiti

Injap dihasilkan mengikut keperluan ISO 17292/API 608, dengan penarafan suhu tekanan dirujuk kepada ASME B16.34 dan ujian dan pemeriksaan mengikut API 598. Pemeriksaan pengeluaran termasuk bahan masuk pemeriksaan, ujian tekanan, ujian pengedap dan pemeriksaan injap selesai.

Dokumentasi ISO 9001 dan CE tersedia untuk konfigurasi injap yang berkenaan. Laporan ujian bahan juga boleh disediakan mengikut pesanan dan keperluan dokumentasi.

Aplikasi

Injap Bebola Keluli Tahan Karat 3PC 2000WOG Batang Lanjutan boleh digunakan dalam sistem saluran paip di mana injap lanjutan operasi diperlukan, termasuk saluran proses terlindung, saluran paip tertimbus, rawatan air, sistem minyak dan gas, pemprosesan kimia dan kawalan cecair industri am.

Sebelum pemilihan, semak medium saluran paip, tekanan operasi, suhu, standard sambungan dan tersedia ruang pemasangan. Keserasian bahan juga perlu disahkan untuk badan, bola, batang dan tempat duduk.

Soalan Lazim

1. Untuk apa batang yang dipanjangkan?

Batang lanjutan digunakan untuk saluran paip bertebat, pemasangan tertimbus dan lokasi lain di mana injap titik operasi perlu diletakkan jauh dari sambungan saluran paip. Ia menyediakan akses kepada injap tanpa menanggalkan penebat sekeliling atau mendedahkan bahagian saluran paip yang tertimbus.

2. Apakah bahan yang digunakan untuk injap?

Badannya ialah ASTM A351 CF8M (316), manakala bola dan batangnya ialah ASTM A182 F316. Tempat duduk standard ialah RPTFE (PTFE+15%fv). Bahan lain tersedia mengikut syarat perkhidmatan yang diperlukan.

3. Apakah julat tekanan dan suhu yang disokong oleh injap?

Data produk menyenaraikan tekanan maksimum 1975 PSI dan julat suhu -25 ℃ hingga 150 ℃. Sebenar dibenarkan tekanan bergantung pada saiz injap, suhu, sederhana dan penarafan suhu tekanan yang berkenaan.

4. Apakah sambungan benang yang tersedia?

Sambungan benang standard ialah NPT dan BSP. Keperluan sambungan lain boleh dibincangkan mengikut spesifikasi saluran paip.

5. Bolehkah bahan dan komponen pengedap disesuaikan?

ya. Bahan badan, bola, batang, tempat duduk dan pengedap lain boleh dibekalkan mengikut medium operasi, tekanan dan keperluan suhu.

6. Apakah dokumen yang ada?

Dokumentasi produk yang berkenaan boleh termasuk laporan ujian bahan, rekod pemeriksaan dan ISO 9001 atau CE dokumentasi untuk konfigurasi injap yang berkaitan.

7. Bagaimanakah injap dibungkus untuk eksport?

Injap dibungkus dalam karton beralun dan kes papan lapis untuk penghantaran eksport. Pembungkusan boleh diselaraskan mengikut saiz injap, kuantiti pesanan dan keperluan pengangkutan.
