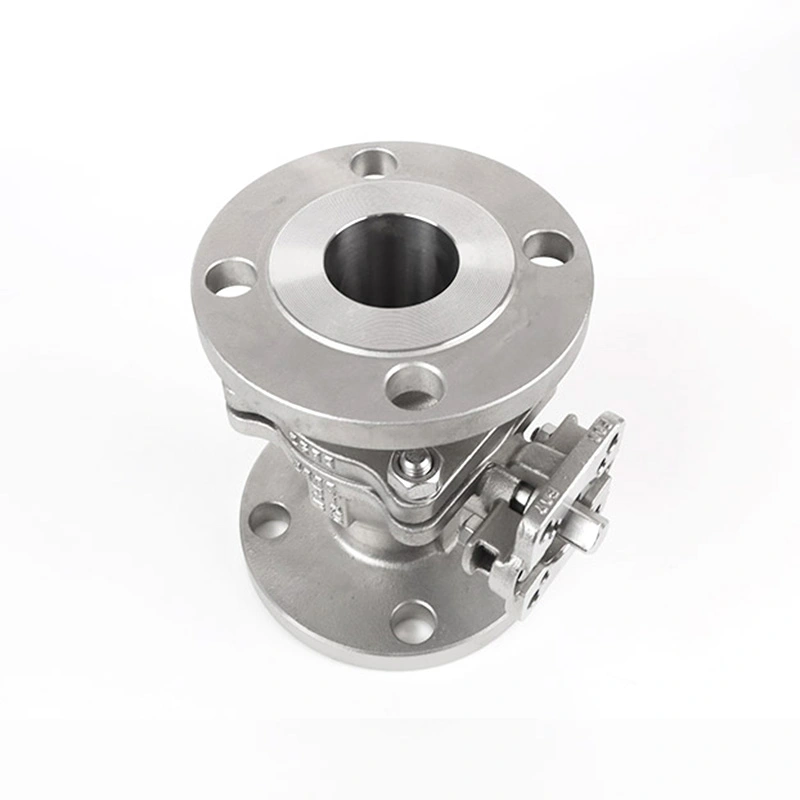

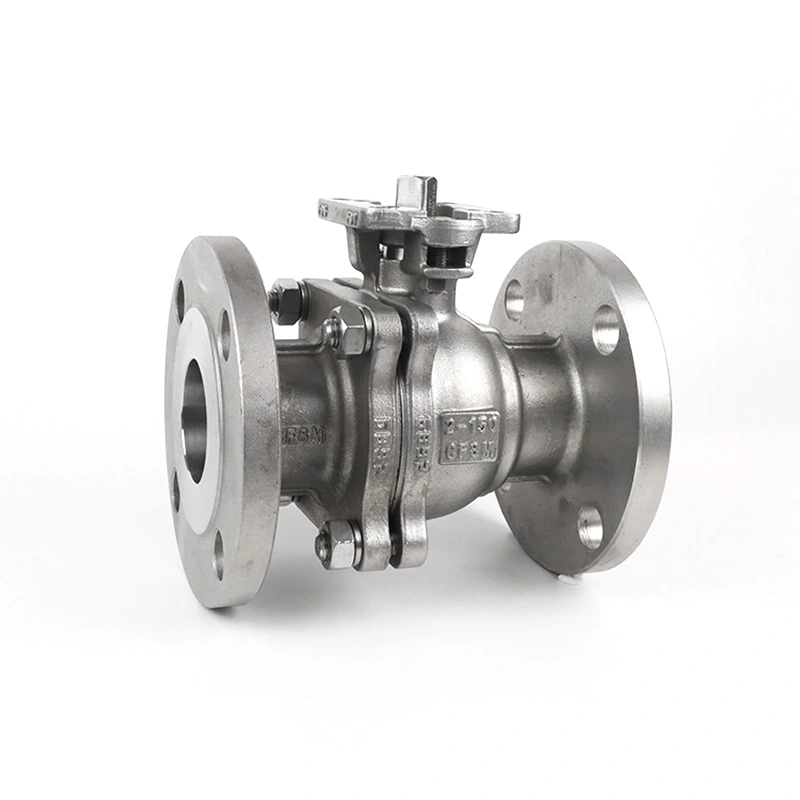

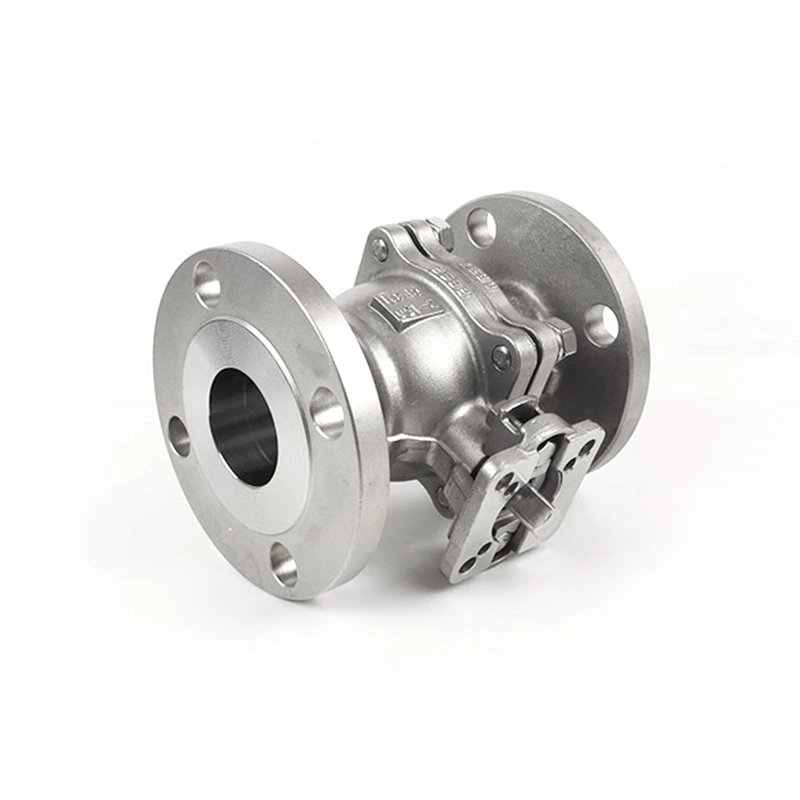

Injap Bola Bebibir Kelas 150 ANSI dengan Pangkalan ISO 5211 untuk Penggerak

Untuk pengasingan saluran paip automatik, konfigurasi injap perlu sepadan dengan standard paip, kelas tekanan, dimensi sambungan dan antara muka penggerak. Injap Bola Bebibir Kelas 150 ANSI dengan Pangkalan ISO 5211 untuk Penggerak menggabungkan sambungan bebibir Kelas 150 dengan antara muka pelekap ISO 5211, membolehkan injap dikonfigurasikan untuk operasi manual atau pneumatik dan pengaktifan elektrik separuh pusingan. Kombinasi injap dan penggerak sebenar hendaklah dipilih mengikut tork yang diperlukan, keadaan operasi dan konfigurasi saluran paip.

Shangtai mengeluarkan injap bola industri di Wenzhou, Zhejiang, China. Pengeluaran meliputi pemesinan, pemasangan dan ujian tekanan, dengan keperluan bahan dan dimensi diperiksa mengikut spesifikasi produk yang berkenaan. Lukisan, keperluan bahan dan maklumat penggerak boleh disemak apabila konfigurasi injap tertentu diperlukan.

Dimensi Utama

Pembinaan Injap dan Antara Muka Penggerak

Injap menggunakan badan bebibir untuk sambungan ke bebibir saluran paip RF yang serasi. Badan keluli tahan karat 316, bola F316 dan batang F316 yang disenaraikan dalam spesifikasi utama menyediakan konfigurasi bahan utama, manakala tempat duduk RPTFE bertujuan untuk aplikasi di mana bahan tempat duduk serasi dengan medium operasi dan suhu.

Pangkalan pelekap ISO 5211 menyediakan antara muka piawai untuk memasang penggerak bahagian pusingan yang serasi atau susunan pelekap perantaraan. ISO 5211 menentukan bebibir lampiran penggerak dan dimensi komponen pemacu, jadi antara muka penggerak harus dipadankan dengan saiz pelekap injap dan tork operasi yang diperlukan dan bukannya dipilih mengikut saiz injap sahaja.

Untuk perkhidmatan automatik, tork injap, output penggerak, antara muka pelekap, arah putaran dan bekalan kuasa atau udara yang tersedia semuanya harus disahkan sebelum pemasangan. Suis had, injap solenoid, penentu kedudukan dan aksesori kawalan lain boleh dipilih mengikut sistem automasi.

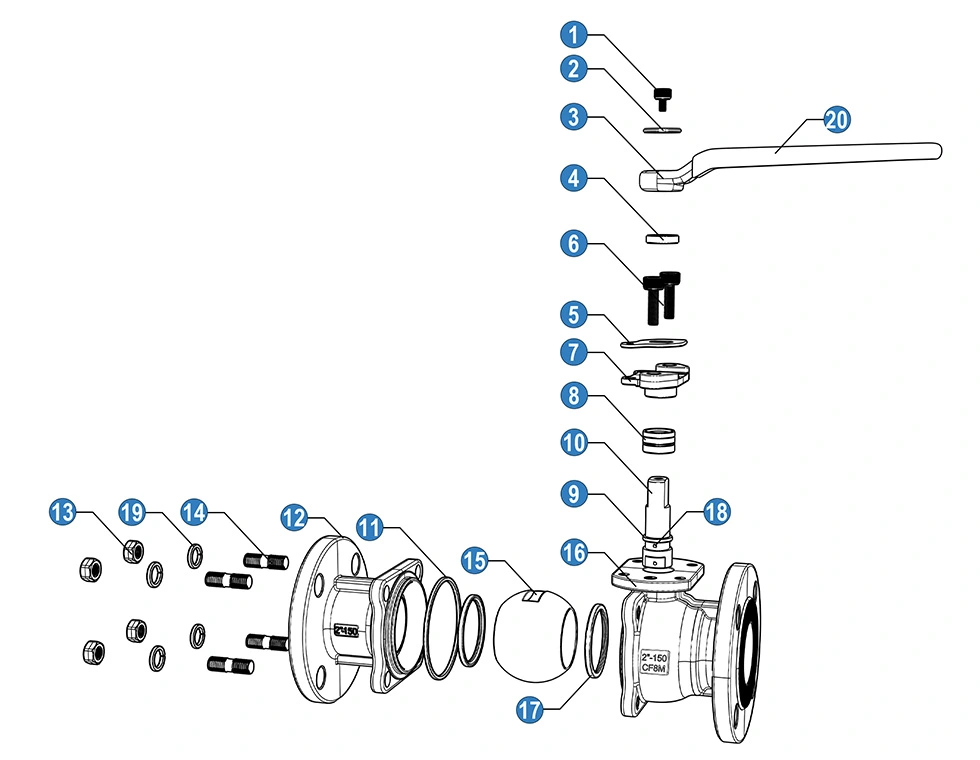

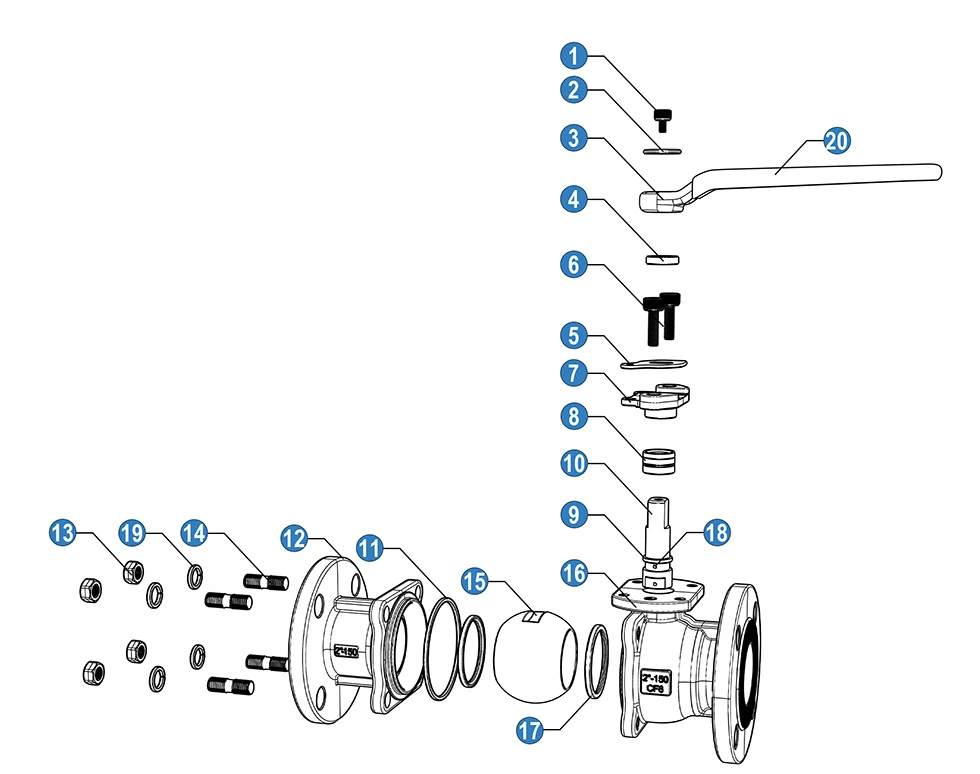

Bahan dan Konfigurasi Komponen

Senarai komponen di atas mewakili satu konfigurasi bahan. Spesifikasi produk juga menyediakan konfigurasi keluli tahan karat 316, membolehkan komponen yang dibasahi dipilih mengikut rintangan kakisan dan keadaan perkhidmatan yang diperlukan. Pemilihan bahan hendaklah disahkan terhadap spesifikasi pembelian sebenar dan keperluan keserasian bendalir.

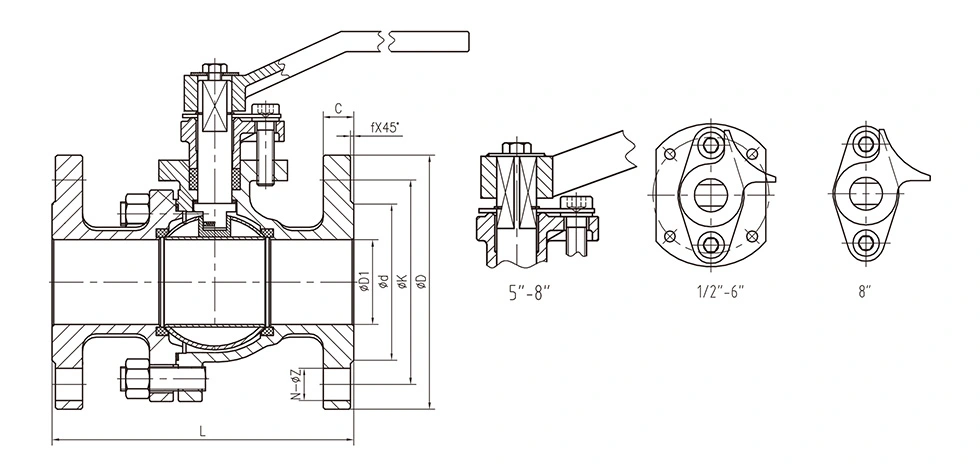

Dimensi Umum:

Ciri-ciri Utama

Sambungan Talian Paip Bebibir Kelas 150

Konfigurasi hujung bebibir RF menyediakan sambungan bolted antara injap dan saluran paip. Saiz bebibir, susunan lubang bolt, jenis menghadap dan dimensi yang berkaitan hendaklah dipadankan dengan bebibir saluran paip mengawan sebelum dipasang. ASME B16.5 meliputi bebibir paip dan kelengkapan bebibir dalam NPS 1/2 melalui NPS 24 dan termasuk dimensi bebibir Kelas 150 dan keperluan suhu tekanan.

Pemasangan Actuator ISO 5211

Antara muka pelekap penggerak bertujuan untuk automasi bahagian pusingan. ISO 5211 mentakrifkan dimensi antara muka lampiran dan dimensi komponen pemacu yang digunakan untuk menyambungkan penggerak yang serasi kepada injap industri. Oleh itu, saiz pelekap dan keluaran penggerak hendaklah diperiksa bersama dengan tork operasi injap.

Komponen Sempadan Tekanan Keluli Tahan Karat

Spesifikasi utama menggunakan ASTM A351 CF8M (316) untuk badan, ASTM A182 F316 untuk bola dan batang, dan RPTFE untuk tempat duduk. Gabungan bahan ini boleh dipertimbangkan untuk air, minyak, gas dan media lain yang serasi di mana bahan yang dipilih memenuhi syarat kimia dan suhu yang diperlukan.

Operasi Suku-Hidup/Matikan

Injap bola menggunakan mekanisme suku pusingan untuk bergerak antara kedudukan terbuka dan tertutup. Ia bertujuan terutamanya untuk perkhidmatan pengasingan dan bukannya pendikit berterusan. Jika peraturan aliran diperlukan, kesesuaian injap, tempat duduk dan keadaan operasi hendaklah dinilai sebelum pemilihan.

Pembinaan Antistatik

Senarai bahan termasuk peranti antistatik untuk konfigurasi injap. Di mana prestasi antistatik diperlukan oleh aplikasi, spesifikasi injap lengkap dan keperluan ujian yang berkenaan hendaklah disahkan dengan dokumentasi pesanan.

Aplikasi Biasa

Rawatan Air:Sesuai untuk pengasingan tali air yang serasi, peralatan proses dan gelincir rawatan di mana sambungan bebibir diperlukan.

Sistem Minyak dan Gas:Berkenaan dengan saluran paip dan peralatan minyak dan gas yang serasi apabila bahan injap, kelas tekanan dan konfigurasi pengedap memenuhi keperluan perkhidmatan.

Pemprosesan Kimia:Boleh digunakan untuk pengasingan cecair proses apabila bahan badan, bola, batang, tempat duduk dan gasket secara kimia serasi dengan medium.

Peralatan Proses Perindustrian:Antara muka pelekap penggerak membolehkan injap dimasukkan ke dalam gelincir automatik, manifold dan peralatan yang memerlukan kawalan jauh buka/tutup.

Pengasingan Saluran Paip Umum:Sesuai untuk sistem paip industri yang memerlukan injap bola bebibir Kelas 150 dan operasi tutup manual atau automatik.

Pemilihan Penggerak

Pemilihan penggerak hendaklah berdasarkan tork operasi yang diperlukan injap dan bukannya saiz paip nominal sahaja. Saiz injap, bahan tempat duduk, tekanan pembezaan, sederhana, suhu dan kekerapan operasi semuanya boleh menjejaskan keperluan tork.

Untuk penggerak pneumatik, sahkan tekanan udara yang tersedia, tork keluaran penggerak, kedudukan gagal dan aksesori kawalan. Untuk pengaktifan elektrik, semak keperluan tork, bekalan kuasa, kitaran pengendalian dan maklum balas yang diperlukan. Antara muka pelekap ISO 5211 juga harus sepadan dengan susunan penggerak dan gandingan yang dipilih.

Pertimbangan Pemilihan dan Pemasangan

Sebelum membuat pesanan, sahkan saiz nominal, kelas tekanan Kelas 150, dimensi bebibir, hadapi RF, tekanan operasi, suhu, medium dan bahan badan dan trim yang diperlukan. Untuk injap automatik, sediakan jenis penggerak, tork yang diperlukan, antara muka pelekap dan keperluan kawalan.

Sebelum pemasangan, periksa muka bebibir dan hujung injap untuk kerosakan atau pencemaran. Jajarkan bebibir mengawan dengan betul dan ketatkan bolt secara sama rata menggunakan gasket yang sesuai dan prosedur pemasangan yang berkenaan. Elakkan memaksa saluran paip ke dalam penjajaran melalui badan injap.

Selepas pemasangan penggerak, sahkan arah putaran dan had buka/tutup sebelum meletakkan injap ke dalam perkhidmatan. Penggerak berat atau kotak gear hendaklah disokong secukupnya di mana perlu supaya beban luaran yang berlebihan tidak dipindahkan ke antara muka pelekap injap.

Langkah Berjaga-jaga Penggunaan

Kendalikan injap dalam had tekanan dan suhu yang ditetapkan. Nilai 285PSI dalam jadual produk tidak boleh dianggap sebagai tekanan universal yang dibenarkan untuk setiap saiz dan suhu; penarafan tekanan-suhu yang berkenaan hendaklah disahkan untuk konfigurasi sebenar.

Siram saluran paip sebelum pentauliahan untuk mengurangkan kemungkinan serpihan memasuki injap dan merosakkan tempat duduk atau permukaan pengedap.

Jangan gunakan injap bola untuk pendikit berterusan melainkan aplikasi telah dinilai secara teknikal untuk tempat duduk dan keadaan operasi yang dipilih.

Sebelum penyelenggaraan, asingkan dan kurangkan tekanan saluran paip dan sahkan bahawa injap selamat untuk diservis. Untuk injap automatik, cabut atau asingkan kuasa penggerak atau sumber kawalan seperti yang diperlukan oleh prosedur penyelenggaraan yang berkenaan.

Pemeriksaan dan Dokumentasi Kualiti

Pemeriksaan pengeluaran boleh meliputi pengesahan bahan, pemeriksaan dimensi, pemasangan badan dan ujian tekanan mengikut keperluan produk dan pesanan yang berkenaan. API 598 digunakan untuk keperluan pemeriksaan dan ujian injap, manakala ASME B16.34 menangani reka bentuk injap, suhu tekanan dan keperluan dimensi yang berkaitan.

Untuk projek yang memerlukan kebolehkesanan, gred bahan, spesifikasi injap, keperluan ujian dan konfigurasi penggerak hendaklah disahkan sebelum pengeluaran. Shangtai boleh menyemak lukisan teknikal dan maklumat aplikasi apabila projek memerlukan konfigurasi injap dan automasi tertentu.

Soalan Lazim

1. Apakah kegunaan Injap Bola Bebibir Kelas 150 ANSI dengan Pangkalan ISO 5211 untuk Penggerak?

Injap Bebibir Kelas 150 ANSI dengan Tapak ISO 5211 untuk Penggerak digunakan untuk pengasingan hidup/mati dalam sistem perpaipan industri di mana sambungan bebibir Kelas 150 dan antara muka penggerak bahagian pusingan diperlukan. Ia boleh dikonfigurasikan untuk operasi manual atau kawalan automatik bergantung pada saiz injap, tork operasi dan keperluan sistem.

2. Apakah perbezaan antara penarafan Kelas 150 dan tekanan maksimum yang disenaraikan dalam jadual?

Kelas 150 ialah penetapan kelas tekanan, manakala 285PSI yang disenaraikan ialah nilai tekanan maksimum khusus produk. Tekanan kerja yang dibenarkan hendaklah disahkan mengikut saiz injap, bahan, suhu dan penarafan tekanan-suhu yang berkenaan dan bukannya mengandaikan bahawa satu nilai tekanan terpakai untuk setiap keadaan operasi.

3. Penggerak yang manakah boleh dipasang pada injap?

Penggerak bahagian pusingan pneumatik dan elektrik boleh dipertimbangkan apabila antara muka pelekap dan tork keluarannya sepadan dengan injap. Penggerak hidraulik juga boleh dipertimbangkan untuk konfigurasi yang sesuai. Pemilihan penggerak hendaklah termasuk tork, putaran, bekalan kuasa atau udara dan keperluan kawalan.

4. Mengapakah RPTFE digunakan untuk tempat duduk injap?

RPTFE ditentukan sebagai bahan tempat duduk dalam konfigurasi produk yang dibekalkan. Kesesuaiannya bergantung pada medium operasi, tekanan dan suhu. Jika aplikasi melibatkan bahan kimia atau suhu yang agresif di luar julat yang dinyatakan, tempat duduk dan bahan pengedap hendaklah disemak sebelum pemilihan.

5. Apakah yang perlu disahkan sebelum memesan injap bola bebibir?

Sahkan saiz injap, penarafan Kelas 150, piawaian bebibir dan menghadap, sederhana, tekanan, suhu, gabungan bahan dan kaedah pengendalian. Untuk injap automatik, jenis penggerak, tork, saiz pelekap ISO 5211 dan keperluan kawalan juga perlu disediakan.

6. Bolehkah bahan injap ditukar daripada keluli tahan karat 316?

Konfigurasi bahan lain boleh dipertimbangkan mengikut aplikasi. Pemilihan bahan perlu mengambil kira keadaan kakisan, tekanan, suhu dan keserasian dengan medium kerja. Bahan badan akhir, bola, batang dan tempat duduk hendaklah disahkan dalam spesifikasi produk sebelum pengeluaran.
