Injap Glob Bebibir Keluli Tahan Karat Dipalsukan Kelas 150

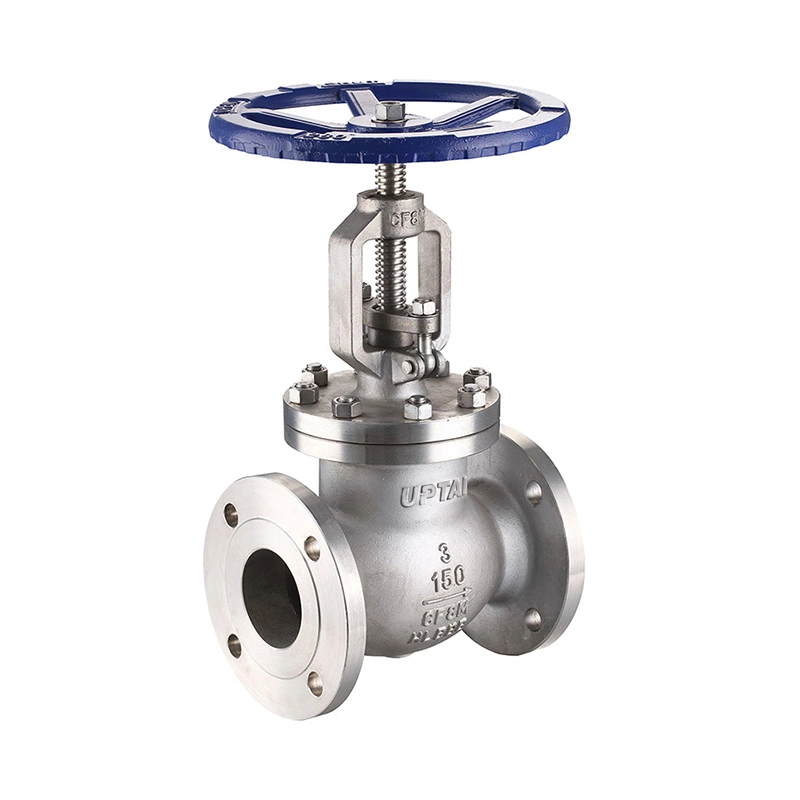

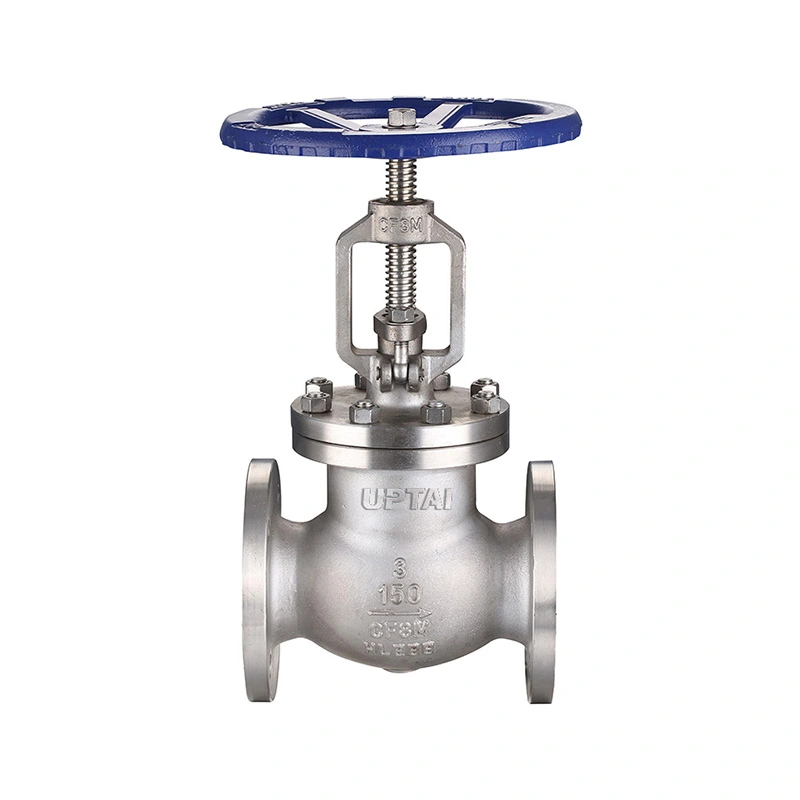

Injap Glob Bebibir Keluli Tahan Karat Kelas 150 ialah injap glob keluli tahan karat palsu untuk peralatan paip dan proses industri. Ia menggunakan cakera bergerak linear untuk peraturan tutup dan aliran, dengan hujung bebibir serasi RF dan operasi roda tangan. Injap tersedia dalam saiz 1/2" hingga 2" dengan pilihan bahan F304 dan F316.

Bahan badan, cakera, batang dan tempat duduk palsu boleh dipilih mengikut medium kerja, tekanan dan suhu. Spesifikasi injap juga termasuk keperluan NACE MR0175 / ISO 15156 untuk keadaan perkhidmatan yang berkenaan.

Dimensi Utama

Keadaan Pembinaan dan Perkhidmatan

Badan injap diperbuat daripada keluli tahan karat palsu ASTM A182 F304 atau F316. Cakera bergerak di sepanjang paksi injap dan menutup pada tempat duduk. Memusingkan roda tangan menukar kedudukan cakera, membenarkan injap digunakan untuk penutupan atau pelarasan aliran terkawal.

Cakera tersedia dalam ASTM A182 F304 atau ASTM A182 F316 dengan pilihan STL#6 seperti yang disenaraikan dalam spesifikasi. Batang dan tempat duduk tersedia dalam F304 atau F316. Pemilihan bahan hendaklah mengambil kira cecair proses, kepekatan, suhu operasi dan keadaan kakisan.

Injap diberi nilai CL150 dengan tekanan kerja maksimum yang disenaraikan sebanyak 285 PSI. Julat suhu yang dinyatakan ialah -29 ℃ + 425 ℃. Tekanan sebenar yang dibenarkan hendaklah diperiksa terhadap penarafan suhu tekanan yang berkenaan pada suhu operasi.

Sambungan Bebibir dan Aplikasi

Injap Globe Bebibir Keluli Tahan Karat Dipalsukan Kelas 150 menggunakan hujung bebibir serasi RF dengan ASME B16.5 yang ditentukan untuk standard sambungan. Sambungan bebibir membolehkan injap dipasang pada bebibir saluran paip yang sepadan dan dikeluarkan apabila pemeriksaan atau penyelenggaraan diperlukan.

Sebelum pemasangan, periksa saiz bebibir, kelas tekanan, gasket, bolt dan dimensi bersemuka. Saluran paip hendaklah diselaraskan dengan betul untuk mengelakkan beban mekanikal yang berlebihan pada sambungan injap.

Injap boleh digunakan dalam minyak dan gas, petrokimia, pemprosesan kimia, utiliti perindustrian dan sistem paip lain di mana pembinaan keluli tahan karat dan kawalan aliran manual diperlukan. Media yang sesuai mungkin termasuk air, wap, udara, minyak dan cecair proses yang serasi dalam had tekanan, suhu dan bahan yang ditetapkan.

Injap glob biasanya mempunyai penurunan tekanan yang lebih tinggi daripada injap pengasingan lurus kerana laluan aliran dalaman. Di mana injap akan digunakan untuk pengawalseliaan aliran berterusan, kadar aliran yang diperlukan, penurunan tekanan dan kekerapan operasi harus dipertimbangkan semasa saiz.

Pemilihan, Pengujian dan Soalan Lazim

Semasa membuat pesanan, sediakan saiz injap, kelas tekanan, piawai bebibir, sederhana, tekanan operasi, suhu, badan dan bahan trim, kuantiti dan sebarang keperluan pemeriksaan atau dokumentasi khas. Untuk aplikasi penggantian, lukisan injap sedia ada, maklumat papan nama atau dimensi bersemuka boleh digunakan untuk pengesahan konfigurasi.

Spesifikasi menyenaraikan API 602 untuk reka bentuk dan pembuatan, ASME B16.10 untuk dimensi bersemuka, ASME B16.34 untuk penarafan suhu tekanan dan API 598 untuk ujian dan pemeriksaan. Pemeriksaan boleh termasuk pengesahan bahan, pemeriksaan dimensi, ujian cangkang, ujian kebocoran tempat duduk dan pemeriksaan operasi akhir mengikut keperluan yang berkenaan.

Shangtai mengeluarkan injap perindustrian di Wenzhou, Zhejiang, China. Pengeluaran meliputi pemesinan, pemasangan, ujian dan pemeriksaan, dengan dokumentasi produk tersedia mengikut keperluan pesanan.

1. Apakah kegunaan injap glob keluli tahan karat palsu?

Injap glob keluli tahan karat palsu digunakan untuk penutupan manual dan peraturan aliran. Pergerakan linear cakera membolehkan bukaan dilaraskan mengikut keadaan aliran yang diperlukan.

2. Apakah perbezaan antara injap glob dan injap pintu?

Injap dunia menggunakan cakera yang bergerak ke arah tempat duduk dan sesuai untuk kedua-dua pengawalan tutup dan aliran. Injap pintu menggunakan pintu yang bergerak secara menegak dan biasanya digunakan untuk perkhidmatan pengasingan apabila dibuka sepenuhnya atau ditutup sepenuhnya.

3. Bolehkah bahan F304 dan F316 dipilih?

ya. Spesifikasi menyenaraikan pilihan ASTM A182 F304 dan F316 untuk badan, batang dan tempat duduk. Bahan yang sesuai hendaklah dipilih mengikut sederhana, suhu dan keadaan kakisan.

4. Apakah maklumat yang diperlukan untuk pemilihan injap?

Maklumat utama termasuk saiz injap, kelas tekanan, piawai bebibir, sederhana, tekanan operasi, suhu, keperluan bahan dan sebarang keperluan NACE atau pemeriksaan. Lukisan sedia ada juga boleh disediakan untuk pengesahan injap penggantian.

5. Bolehkah bahan lain dibekalkan?

ya. Bahan lain disediakan atas permintaan. Gabungan bahan yang diperlukan hendaklah disahkan mengikut medium perkhidmatan, keadaan operasi dan spesifikasi projek yang berkenaan.

6. Apakah fungsi sambungan bebibir?

Sambungan bebibir membolehkan injap dipadankan pada bebibir saluran paip yang sepadan. Ia juga membolehkan injap dikeluarkan dari saluran paip untuk pemeriksaan atau penyelenggaraan tanpa memotong paip.

7. Apakah Injap Globe Bebibir Keluli Tahan Karat Dipalsukan Kelas 150?

Ia menggabungkan badan injap keluli tahan karat palsu dengan hujung bebibir Kelas 150 dan mekanisme cakera injap dunia. Ia bertujuan untuk cecair industri yang serasi dalam had tekanan, suhu dan bahan yang ditetapkan.
