Injap Glob Bebibir Standard ANSI

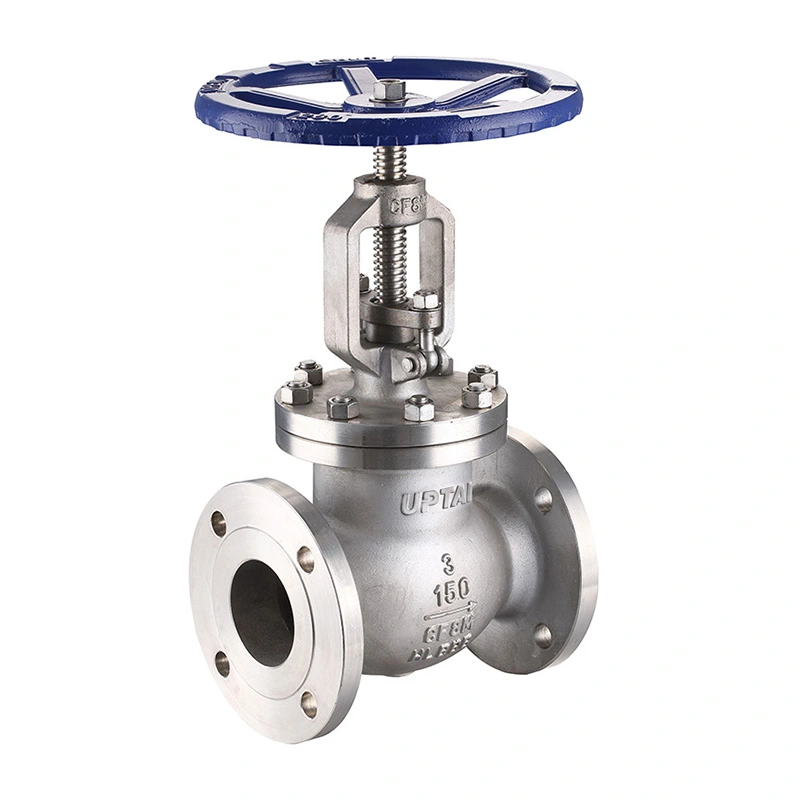

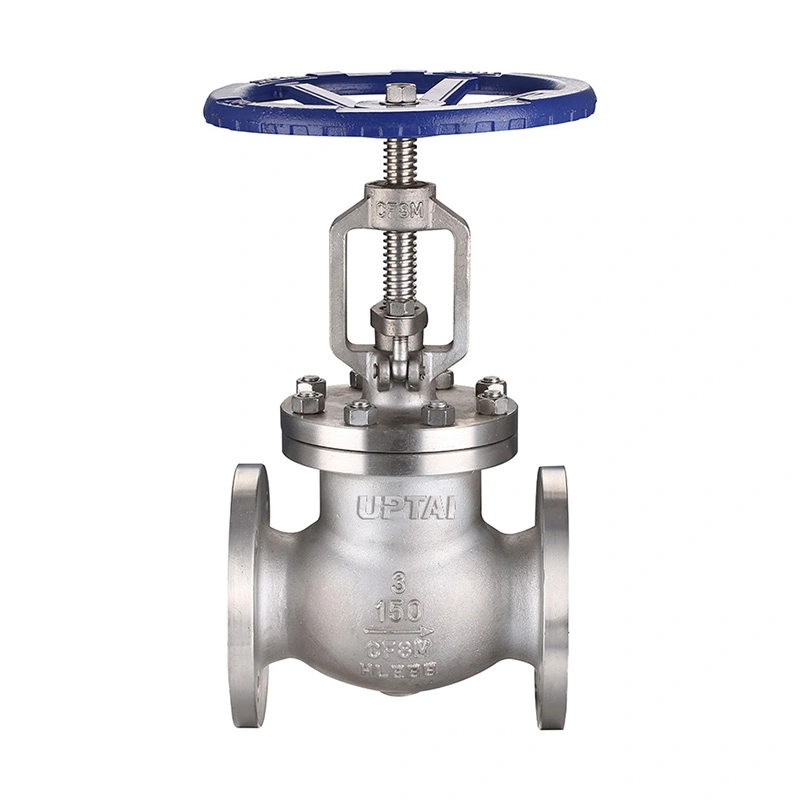

Injap Glob Bebibir Standard ANSI ialah injap glob keluli tahan karat Kelas 150 untuk paip perindustrian di mana peraturan aliran dan penutupan diperlukan. Cakeranya bergerak ke arah dan menjauhi tempat duduk untuk menukar kawasan aliran, menjadikan injap sesuai untuk aplikasi yang memerlukan pelarasan aliran yang lebih terkawal daripada injap pengasingan mudah.

Shangtai membekalkan injap ini dengan hujung bebibir yang serasi dengan RF dan operasi roda tangan. Konfigurasi yang tersedia termasuk bahan badan dan cakera CF8/CF8M, batang F304/F316 dan pilihan tempat duduk yang disenaraikan. Injap tersedia dalam saiz dari 2" hingga 18" untuk paip industri dan peralatan proses.

Dimensi Utama

Reka Bentuk Injap

Cakera dan Tempat Duduk

Cakera bergerak sepanjang paksi injap dan menutup pada tempat duduk untuk menghentikan aliran. Menaikkan cakera meningkatkan laluan aliran, manakala menurunkannya mengurangkan atau menutup laluan. Pergerakan linear ini membolehkan injap digunakan untuk kedua-dua perkhidmatan pendikit dan tutup.

Bahan Keluli Tahan Karat

Badan dan cakera tersedia dalam ASTM A351 CF8 atau CF8M. Pilihan batang termasuk ASTM A182 F304 dan F316. Bahan tempat duduk yang dinyatakan ialah ASTM A182 F304 dan ASTM A351 CF8M dengan Stellite 6. Gabungan bahan yang dipilih hendaklah sepadan dengan medium proses dan suhu operasi.

Operasi Roda Tangan

Roda tangan menyediakan kawalan manual kedudukan cakera. Injap boleh dibuka, ditutup atau dilaraskan ke kedudukan pertengahan mengikut keperluan proses. Jika roda tangan menjadi sukar untuk dikendalikan, injap tidak boleh dipaksa.

Sambungan Bebibir

Injap menggunakan hujung bebibir serasi RF untuk sambungan ke bebibir saluran paip yang sepadan. Piawaian sambungan yang ditentukan ialah ASME B16.5, manakala dimensi bersemuka mengikut keperluan ASME B16.10 yang disenaraikan.

Pemasangan bebibir membolehkan injap dikeluarkan dari saluran paip tanpa memotong paip. Sebelum pemasangan, periksa saiz bebibir, kelas tekanan, gasket, bolt dan dimensi bersemuka. Saluran paip hendaklah dijajarkan dengan betul untuk mengelakkan daripada meletakkan beban mekanikal yang berlebihan pada injap.

Tekanan dan Suhu

Injap ditentukan sebagai CL150 dengan tekanan kerja maksimum 285 PSI. Penarafan tekanan-suhu berbeza dengan bahan dan suhu operasi, jadi keadaan perkhidmatan sebenar perlu dipertimbangkan semasa memilih injap.

Julat suhu yang disenaraikan ialah -29°C hingga +120°C. Tempat duduk dan komponen pengedap lain amat penting apabila injap digunakan berhampiran had suhu.

Untuk perkhidmatan wap, air panas, minyak, gas dan kimia, suhu sederhana, tekanan dan keserasian bahan hendaklah diperiksa terhadap konfigurasi injap yang dipilih.

Perkhidmatan NACE

Spesifikasi termasuk NACE MR0175 / ISO 15156. Di mana injap bertujuan untuk aplikasi perkhidmatan masam, gred bahan dan keperluan NACE yang berkenaan perlu sepadan dengan keadaan perkhidmatan sebenar.

Untuk aplikasi sedemikian, spesifikasi projek juga boleh mentakrifkan keperluan untuk keadaan bahan, kekerasan, pemeriksaan dan dokumentasi sokongan.

Aplikasi

Talian Stim dan Utiliti:Digunakan untuk pelarasan aliran dan penutupan dalam paip stim, kondensat dan utiliti yang serasi.

Minyak dan Gas:Digunakan dalam talian proses dan utiliti di mana kawalan aliran manual atau pengasingan diperlukan.

Sistem Petrokimia:Sesuai untuk minyak, gas dan cecair proses yang serasi di mana pendikit atau penutupan diperlukan.

Rawatan Air:Digunakan dalam proses dan paip utiliti untuk mengawal air dan media cecair yang serasi.

Penjanaan Kuasa:Berkenaan dengan paip tambahan dan utiliti terpilih dalam julat tekanan dan suhu yang ditentukan.

Paip Perindustrian Am:Digunakan pada peralatan proses, sistem pam dan saluran paip lain yang memerlukan pelarasan aliran manual.

Pemilihan dan Pemasangan

Pemilihan injap bermula dengan saiz paip, kelas tekanan, sederhana, tekanan operasi dan suhu. Bahan badan, cakera, batang dan tempat duduk kemudiannya dipilih mengikut syarat perkhidmatan.

Untuk aplikasi penggantian, saiz injap sedia ada, dimensi bebibir, panjang bersemuka dan susunan pengendalian hendaklah dibandingkan dengan injap baharu sebelum membuat pesanan.

Semasa pemasangan, pastikan muka bebibir bersih dan gunakan gasket dan bolt yang ditentukan. Selepas injap dipasang, periksa operasi roda tangan dan sahkan bahawa cakera boleh bergerak melalui julat penuh tanpa rintangan yang tidak normal.

Pengujian dan Pemeriksaan

Pemeriksaan Bahan

Bahan badan dan kemasan disemak berdasarkan gred dan maklumat pesanan yang ditentukan. Rekod bahan boleh dibekalkan apabila diperlukan.

Pemeriksaan Dimensi

Dimensi bersemuka, dimensi bebibir dan dimensi pemesinan utama lain disemak mengikut spesifikasi produk yang berkenaan.

Ujian Tekanan dan Tempat Duduk

Ujian cangkerang dan tempat duduk dijalankan mengikut keperluan pemeriksaan yang ditetapkan. Keputusan ujian dan kriteria penerimaan boleh didokumenkan mengikut keperluan pesanan.

Pemeriksaan Akhir

Sebelum penghantaran, injap diperiksa untuk keadaan badan, permukaan bebibir, operasi roda tangan, tanda pengenalan dan pemasangan keseluruhan.

Pembungkusan

Muka bebibir dan permukaan sambungan lain dilindungi sebelum dibungkus. Injap dibungkus mengikut saiz dan kaedah penghantarannya untuk mengurangkan risiko impak dan pencemaran semasa pengangkutan.

Pembungkusan eksport boleh termasuk karton, bahan pelindung dan kes papan lapis mengikut dimensi injap dan keperluan pengangkutan. Penandaan produk dan dokumen penghantaran boleh disediakan mengikut pesanan.

Soalan Lazim

S1: Untuk apa ANSI Standard Flanged Globe Valve digunakan?

AnSI Standard Flanged Globe Valve digunakan untuk mengawal selia dan mematikan cecair yang serasi dalam paip industri. Reka bentuk cakera dan tempat duduk membolehkan laluan aliran dilaraskan semasa operasi, menjadikannya sesuai untuk aplikasi di mana kawalan aliran diperlukan.

S2: Apakah perbezaan antara injap glob dan injap pintu?

Injap glob menggunakan cakera yang bergerak ke arah tempat duduk dan biasanya digunakan untuk pendikitan dan pelarasan aliran. Injap get mengalihkan pintu keluar dari laluan aliran dan biasanya digunakan untuk pengasingan dan bukannya pendikit berterusan.

S3: Mengapakah hujung bebibir digunakan pada injap ini?

Hujung bebibir menyediakan sambungan bolt ke saluran paip dan membenarkan injap dikeluarkan untuk penyelenggaraan tanpa memotong paip. Ia biasanya digunakan pada sistem paip perindustrian di mana dimensi bebibir piawai diperlukan.

S4: Apakah bahan yang ada?

Konfigurasi yang disenaraikan termasuk CF8/CF8M untuk badan dan cakera, F304/F316 untuk batang dan pilihan bahan tempat duduk yang ditentukan. Bahan lain boleh dipertimbangkan mengikut medium operasi dan suhu.

S5: Bolehkah injap digunakan untuk stim?

Ya, dengan syarat tekanan, suhu dan konfigurasi bahan berada dalam had operasi yang ditetapkan. Tempat duduk dan bahan pengedap hendaklah diperiksa untuk keadaan wap sebenar.

S6: Apakah maklumat yang diperlukan untuk memilih injap yang betul?

Maklumat penting termasuk saiz paip, kelas tekanan, piawai bebibir, sederhana, tekanan operasi, suhu, keperluan bahan dan sebarang keperluan NACE atau khusus projek.

S7: Bagaimanakah injap harus dikekalkan?

Periksa roda tangan, batang, kawasan pembungkusan, sambungan bebibir dan keadaan pengedap semasa penyelenggaraan rutin. Jika kebocoran atau rintangan operasi yang tidak normal berlaku, asingkan dan kurangkan tekanan saluran paip sebelum pemeriksaan.
