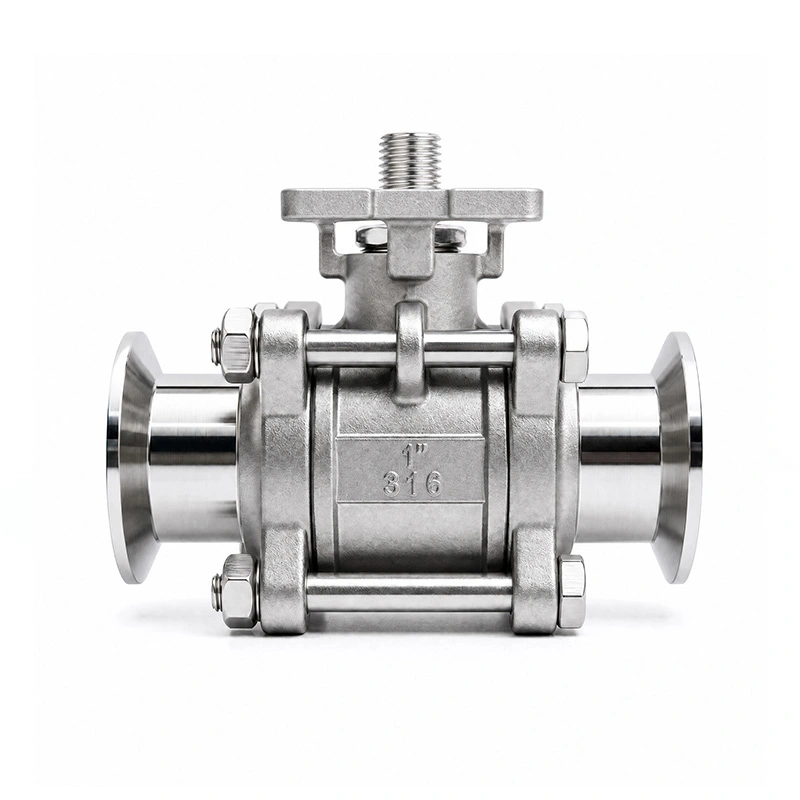

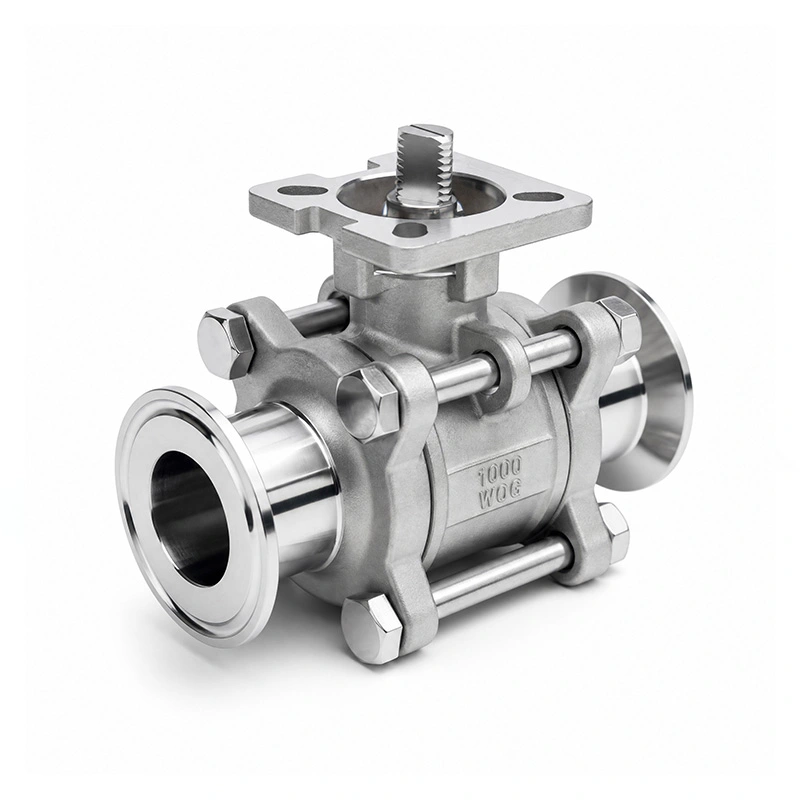

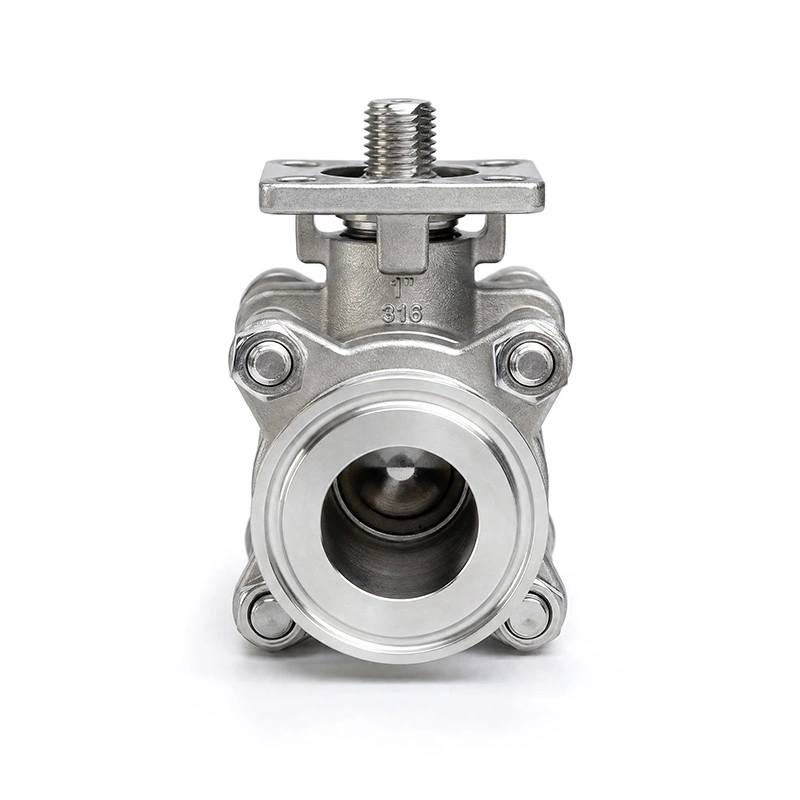

3PC Injap Bebola Pengapit Tiga Berkapsul Penuh dengan Pad Pemasangan ISO 5211

Injap Bebola Tri-clamp Terkapsul Penuh 3PC dengan Pad Pemasangan ISO 5211 menggunakan badan injap tiga keping dengan sambungan Tri-clamp untuk sistem paip kebersihan dan proses. Pembinaan tiga keping menyediakan akses kepada komponen dalaman selepas saluran paip diasingkan, manakala pad pelekap ISO 5211 menyediakan antara muka piawai untuk pemasangan pneumatik atau penggerak elektrik. Konfigurasi ini sesuai untuk sistem kawalan bendalir di mana sambungan kebersihan dan operasi injap automatik diperlukan.

Dimensi Utama

Ciri Reka Bentuk Utama

Pembinaan Injap Tiga Keping

Badan tiga keping terdiri daripada bahagian injap pusat dan dua bahagian hujung. Selepas saluran paip diasingkan dengan betul dan injap ditekan, badan boleh dibuka untuk memeriksa atau menggantikan komponen dalaman. Struktur ini berguna untuk aplikasi di mana penyelenggaraan berkala tempat duduk, pengedap atau bahagian dalaman lain diperlukan.

Sambungan pengapit tiga

Sambungan pengapit tiga menggunakan susunan pengapit dan gasket bukannya sambungan berulir atau bebibir. Kaedah sambungan ini membolehkan injap dipasang atau dikeluarkan tanpa mengimpal injap terus ke saluran paip. Bahan gasket yang berkenaan dan dimensi sambungan hendaklah dipilih mengikut medium proses, suhu dan spesifikasi paip.

Pemasangan Actuator ISO 5211

Injap Bebola Tri-clamp Terkapsul Sepenuhnya 3PC dengan Pad Pemasangan ISO 5211 direka dengan antara muka pelekap penggerak ISO 5211 pada injap. Ini membolehkan penggerak pneumatik atau elektrik yang serasi dipasang terus ke injap tanpa bergantung pada susunan pelekap konvensional yang berasingan. Pemilihan penggerak hendaklah dipadankan dengan saiz injap, tork operasi dan keperluan kawalan sistem.

316 Komponen Dibasahi Keluli Tahan Karat

Badan ditentukan sebagai ASTM A351 CF8M (316), manakala bola dan batang dinyatakan sebagai ASTM A182 F316. Bahan keluli tahan karat ini sesuai untuk pelbagai aplikasi bendalir industri di mana keserasian bahan dan rintangan kakisan adalah pertimbangan penting. Tempat duduk RPTFE menggabungkan PTFE dengan pengisi 15% dan harus dinilai berdasarkan suhu sederhana dan operasi sebenar sebelum pemilihan.

Aplikasi

Injap Bebola Tri-clamp Terkapsul Sepenuhnya 3PC dengan Pad Pemasangan ISO 5211 boleh digunakan dalam sistem paip yang memerlukan injap tutup padat, sambungan gaya kebersihan dan penggerak automatik pilihan. Kawasan aplikasi biasa termasuk:

Pemprosesan Cecair Am

Pengendalian Bendalir Kimia

Kemudahan Rawatan Air

Pembuatan Perindustrian Ringan

Sistem Paip Automatik

Pemasangan dan Operasi

Pemasangan Tri-pengapit

Sebelum pemasangan, sahkan bahawa saiz injap, dimensi sambungan, bahan gasket dan keperluan suhu tekanan sepadan dengan spesifikasi saluran paip. Letakkan injap di antara sambungan Tri-clamp, pasang gasket yang sesuai dan selamatkan sambungan dengan pengapit. Sambungan harus diperiksa untuk penjajaran yang betul sebelum sistem diberi tekanan.

Pemasangan Penggerak

Pad pelekap ISO 5211 menyediakan antara muka untuk penggerak pneumatik atau elektrik yang serasi. Periksa corak pelekap penggerak, dimensi aci dan tork operasi yang diperlukan sebelum pemasangan. Penggerak hendaklah dipasang dan dilaraskan mengikut arahan pengilang injap dan penggerak.

Penyelenggaraan

Sebelum penyelenggaraan, asingkan injap daripada saluran paip dan lepaskan semua tekanan sisa. Pembinaan tiga keping membolehkan badan injap dibuka untuk pemeriksaan komponen bola, tempat duduk, batang dan pengedap. Gantikan komponen haus dengan bahagian yang sesuai dan periksa keadaan pengedap dan operasi injap sebelum mengembalikannya kepada perkhidmatan.

Pertimbangan Pemilihan

Apabila memilih injap ini untuk sistem paip baharu, pertimbangkan medium operasi, tekanan, suhu, saiz paip, dimensi sambungan dan kaedah penggerak yang diperlukan. Tempat duduk injap dan bahan pengedap hendaklah diperiksa untuk keserasian dengan cecair proses. Untuk aplikasi automatik, penggerak hendaklah dipilih mengikut tork pengendalian injap dan keperluan kawalan sistem.

Soalan Lazim

S1: Apakah kegunaan Injap Bola Tri-clamp Terkapsul Penuh 3PC dengan Pad Pemasangan ISO 5211?

Injap Bebola Tri-clamp Terkapsul Penuh 3PC dengan Pad Pemasangan ISO 5211 digunakan untuk kawalan bendalir hidup/mati dalam sistem perpaipan di mana badan injap tiga keping, sambungan Tri-pengapit dan antara muka pelekap penggerak diperlukan. Ia boleh dikonfigurasikan untuk operasi manual atau digabungkan dengan penggerak pneumatik atau elektrik yang sesuai untuk kawalan automatik.

S2: Apakah yang disediakan oleh pad pelekap ISO 5211?

Pad pelekap ISO 5211 menyediakan antara muka pelekap penggerak yang standard. Penggerak pneumatik atau elektrik yang serasi boleh dipasang mengikut dimensi pelekap ISO 5211 yang berkenaan, tertakluk kepada saiz penggerak dan keperluan tork injap.

S3: Apakah kelebihan pembinaan tiga keping?

Pembinaan tiga keping menyediakan akses kepada komponen dalaman injap selepas saluran paip telah diasingkan dan ditekan. Ini boleh memudahkan pemeriksaan dan penggantian tempat duduk, pengedap dan komponen lain yang boleh diservis berbanding dengan badan satu keping yang tertutup sepenuhnya.

S4: Apakah bahan yang digunakan untuk injap ini?

Badannya ialah ASTM A351 CF8M (316), manakala bola dan batangnya ialah ASTM A182 F316. Tempat duduknya ialah RPTFE (PTFE+15%fv). Konfigurasi bahan lain tersedia atas permintaan.

S5: Bolehkah injap ini digunakan dengan penggerak pneumatik atau elektrik?

ya. Antara muka pemasangan ISO 5211 direka untuk pemasangan penggerak. Penggerak yang sesuai hendaklah dipilih mengikut saiz injap, tork operasi, tekanan, suhu dan keperluan sistem kawalan.

S6: Apakah yang perlu diperiksa sebelum membuat pesanan?

Sahkan saiz injap yang diperlukan, dimensi sambungan, tekanan operasi, suhu, medium proses, bahan tempat duduk dan kaedah penggerak. Untuk sistem automatik, corak pelekap penggerak dan tork yang diperlukan juga harus disahkan.
