3PC Punggung Dikimpal Hujung Injap Bebola Keluli Tahan Karat Batang Dilanjutkan

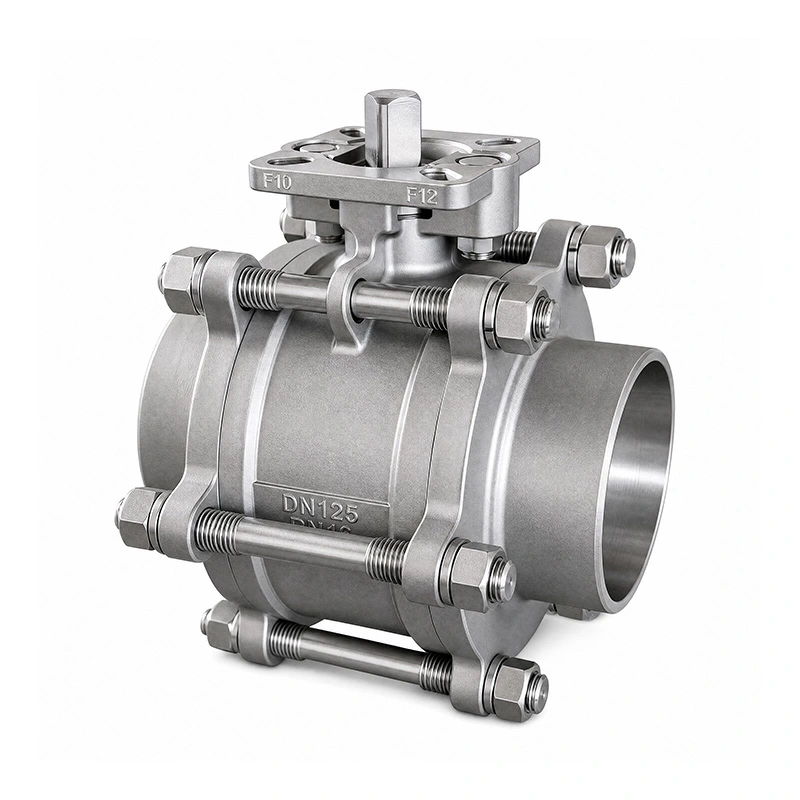

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem menampilkan hujung butt-welded untuk sambungan saluran paip kekal dan batang lanjutan untuk aplikasi di mana titik operasi injap perlu diletakkan jauh dari paip. Badan tiga keping membolehkan komponen dalaman diakses untuk penyelenggaraan, manakala pad pelekap ISO 5211 menyokong pemasangan terus pneumatik atau penggerak elektrik.

Dimensi Utama

Ciri-ciri Produk

1. Sambungan Saluran Paip Dikimpal Punggung

Injap menggunakan hujung yang dikimpal punggung yang dihasilkan mengikut ASME B16.25. Kimpalan injap terus ke dalam saluran paip menyediakan sambungan tetap tanpa sambungan berulir atau bebibir, menjadikan konfigurasi ini sesuai untuk pemasangan paip industri kekal.

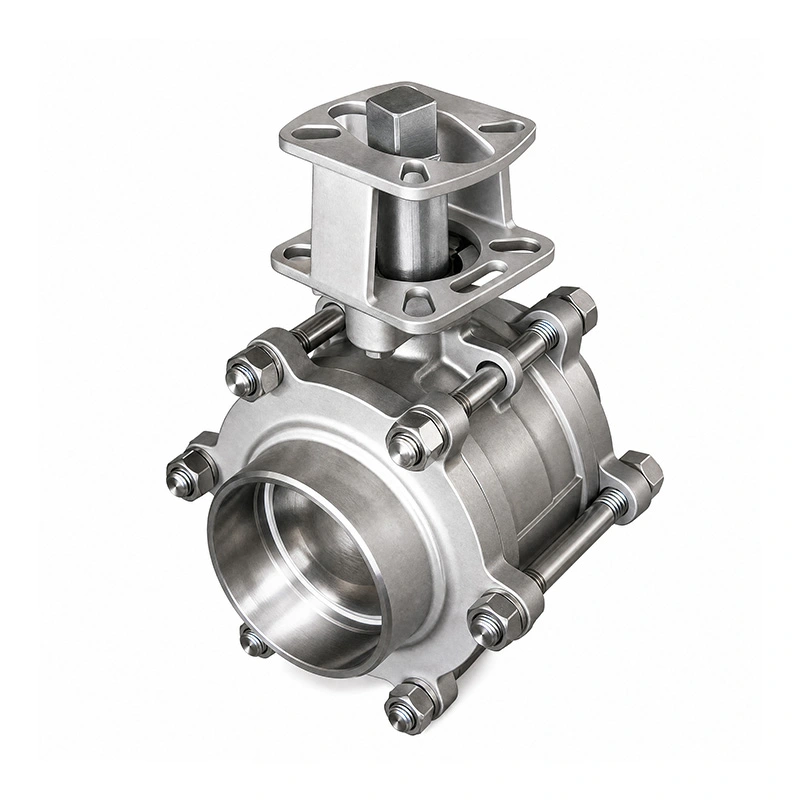

2. Konfigurasi Batang Lanjutan

Batang yang dipanjangkan memberikan kelegaan operasi tambahan antara pemegang atau penggerak dan saluran paip. Ia berguna apabila penebat, susunan paip atau keadaan pemasangan mengehadkan akses kepada batang injap standard.

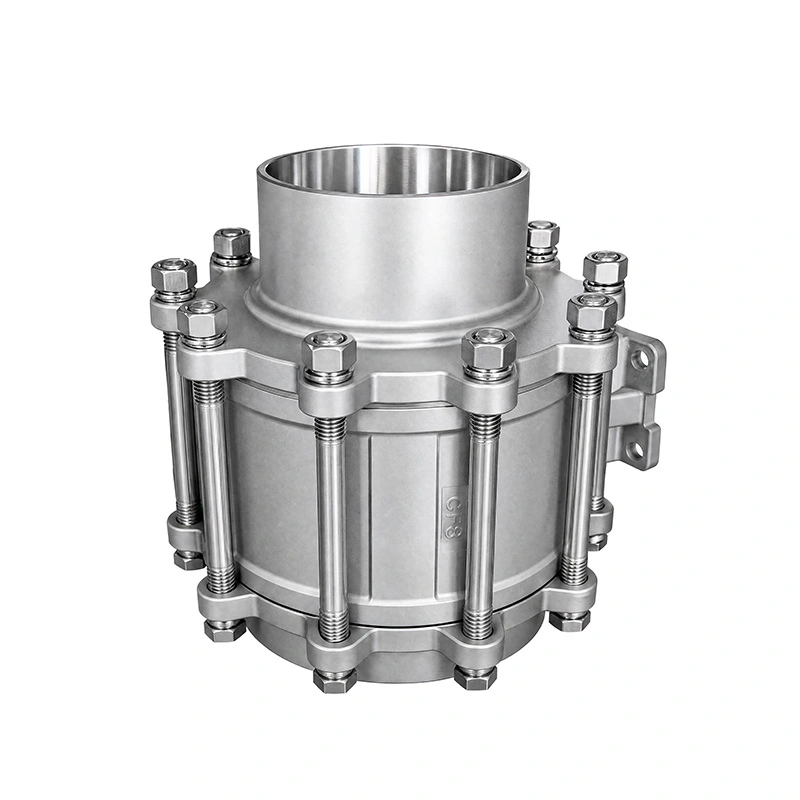

3. Badan Tiga Keping untuk Penyelenggaraan

Pembinaan tiga keping menyediakan akses kepada komponen injap dalaman apabila pemeriksaan atau penggantian diperlukan. Komponen tempat duduk dan pengedap boleh diservis tanpa menggantikan pemasangan injap lengkap.

4. Pembinaan Injap Keluli Tahan Karat

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem menggunakan ASTM A351 CF8M (316) untuk badan dan ASTM A182 F316 untuk bola dan batang. Tempat duduk RPTFE ditentukan untuk julat suhu yang disenaraikan dari -25 ℃ hingga 150 ℃.

Pemasangan Penggerak

Injap dilengkapi dengan pad pelekap ISO 5211 untuk pemasangan penggerak langsung. Penggerak pneumatik atau elektrik boleh dipilih mengikut saiz injap, tork operasi dan keperluan kawalan. Antara muka pelekap penggerak hendaklah diperiksa sebelum membuat pesanan untuk memastikan keserasian.

Piawaian dan Pemeriksaan

Reka bentuk dan pembuatan mengikut ASME B16.34, dengan hujung dikimpal punggung berdasarkan ASME B16.25. Ujian dan pemeriksaan injap dijalankan mengikut API 598. Penarafan suhu tekanan juga dirujuk kepada ASME B16.34.

Pemeriksaan pengeluaran meliputi pengesahan bahan, ujian tekanan, pemeriksaan pengedap dan pemeriksaan injap siap. Laporan ujian bahan dan dokumentasi produk yang berkenaan boleh disediakan mengikut konfigurasi injap dan keperluan pesanan.

Aplikasi

Batang Lanjutan Injap Bebola Keluli Tahan Karat Dikimpal Punggung 3PC bertujuan untuk sistem paip perindustrian yang memerlukan sambungan dikimpal kekal dan operasi injap yang boleh diakses. Aplikasi biasa termasuk pemprosesan kimia, sistem petrokimia, peralatan farmaseutikal, pemprosesan makanan dan minuman, penjanaan kuasa dan rawatan air.

Sebelum pemilihan, sahkan medium saluran paip, tekanan, suhu, saiz paip, spesifikasi kimpalan dan ruang pemasangan yang tersedia. Bahan injap dan konfigurasi tempat duduk juga harus diperiksa untuk keserasian dengan medium perkhidmatan.

Soalan Lazim

1. Apakah aplikasi utama Batang Dilanjutkan Injap Bola Keluli Tahan Karat Hujung Dikimpal Punggung 3PC?

Ia digunakan dalam sistem paip industri di mana sambungan yang dikimpal dan akses injap lanjutan diperlukan. Aplikasi termasuk kimia, petrokimia, farmaseutikal, makanan dan minuman, sistem rawatan kuasa dan air.

2. Apakah piawaian yang digunakan pada hujung yang dikimpal punggung?

Hujung yang dikimpal punggung ditentukan mengikut ASME B16.25. Spesifikasi kimpalan hendaklah diperiksa terhadap reka bentuk saluran paip sebelum pemasangan.

3. Bolehkah penggerak dipasang terus?

ya. Injap mempunyai pad pelekap ISO 5211 untuk pemasangan pneumatik atau penggerak elektrik. Pemilihan penggerak hendaklah berdasarkan saiz injap, tork operasi dan keperluan kawalan.

4. Apakah bahan yang digunakan dalam konfigurasi piawai?

Badannya ialah ASTM A351 CF8M (316), manakala bola dan batangnya ialah ASTM A182 F316. Tempat duduk standard ialah RPTFE (PTFE+15%fv). Bahan lain disediakan atas permintaan.

5. Apakah julat tekanan dan suhu maksimum?

Tekanan maksimum yang disenaraikan ialah 285PSI, dengan julat suhu -25 ℃ hingga 150 ℃. Had operasi sebenar hendaklah disahkan mengikut saiz injap, sederhana dan penarafan suhu tekanan yang berkenaan.

6. Bolehkah injap disesuaikan?

ya. Bahan dan konfigurasi komponen lain boleh dibekalkan mengikut medium, tekanan, suhu dan keadaan pemasangan yang diperlukan.
