Kimpalan Injap Bebola 3PC Dilanjutkan

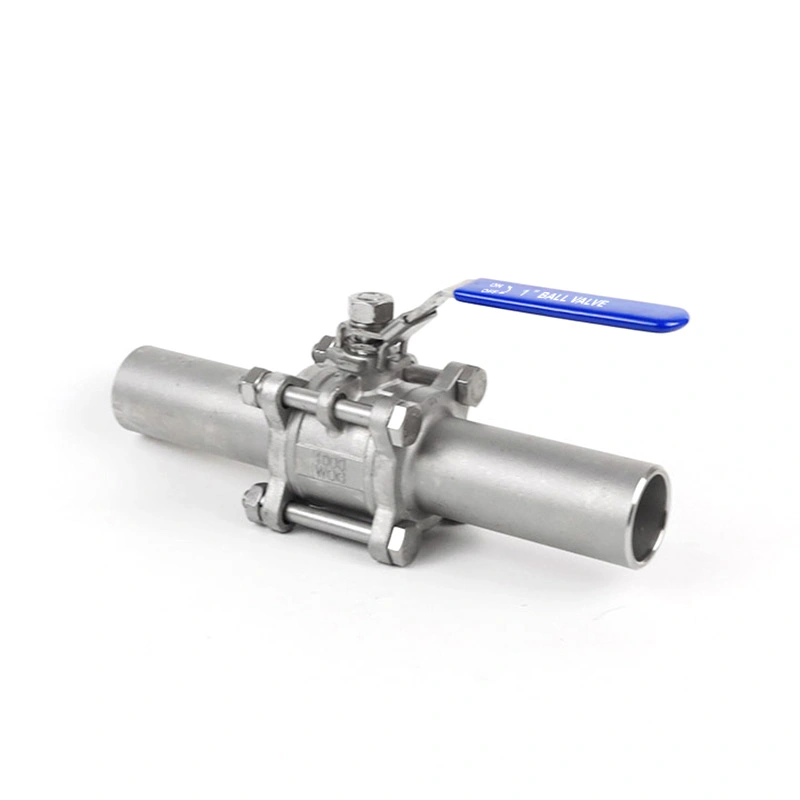

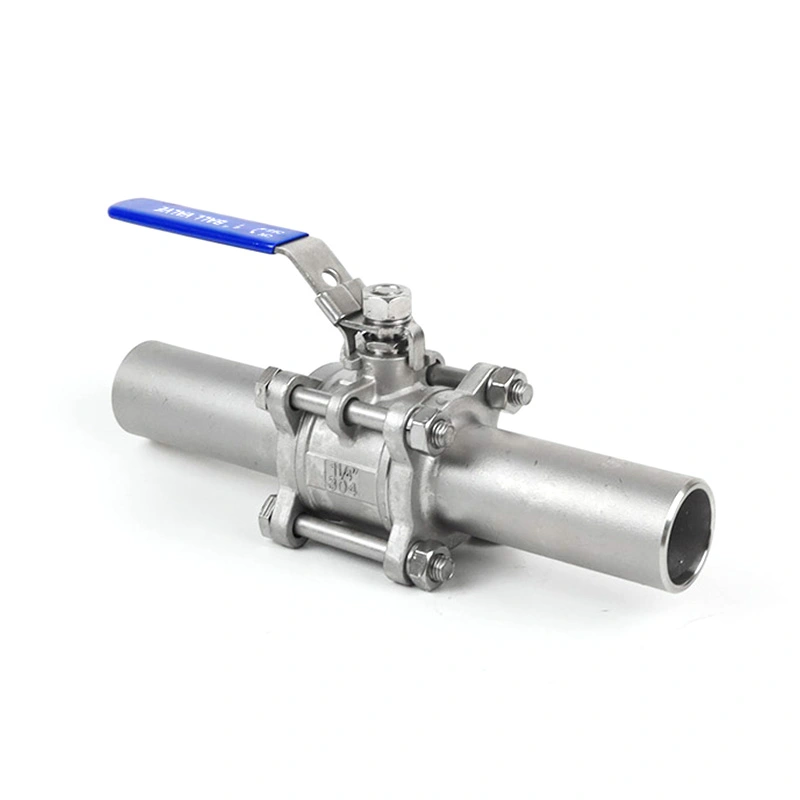

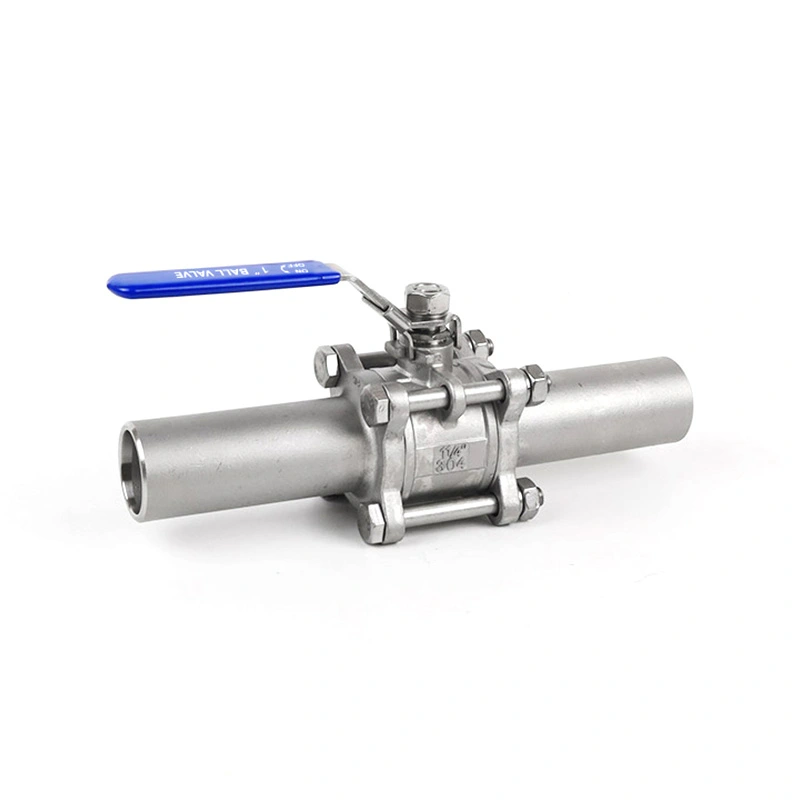

3PC Ball Valve Weld Extended menggunakan hujung kimpalan punggung yang dilanjutkan untuk memberikan panjang kimpalan tambahan antara injap badan dan saluran paip. Hujung lanjutan berguna untuk saluran paip bertebat, pemasangan tertimbus dan susun atur paip di mana jarak kimpalan tambahan diperlukan. Badan tiga keping juga menyediakan akses kepada komponen dalaman untuk pemeriksaan dan penggantian selepas saluran paip diasingkan.

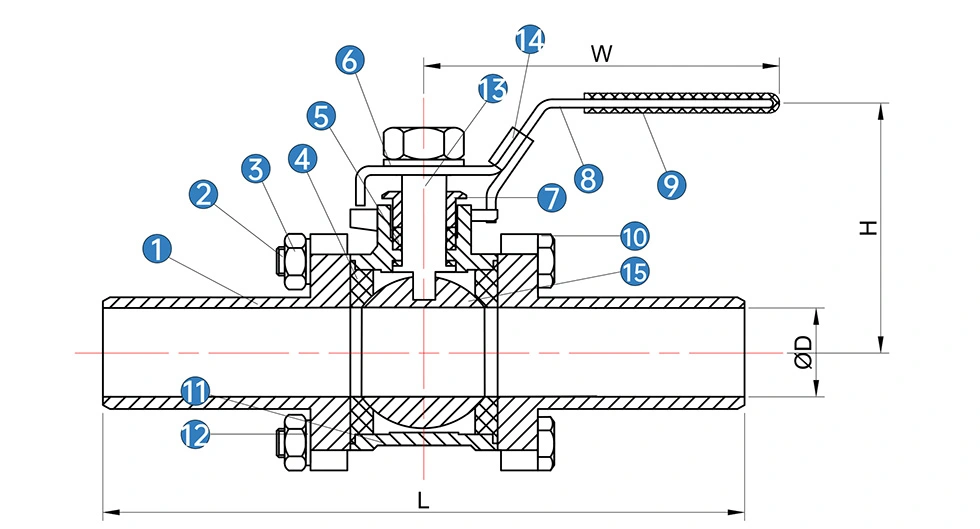

Dimensi Utama

* N: Benang berakhir mengikut ANSI B 2.1 NPT
* B: Benang berakhir mengikut BS21 BSP

Ciri-ciri Produk

1. Hujung Kimpalan Punggung yang Dilanjutkan

Hujung kimpalan yang dilanjutkan menyediakan ruang tambahan untuk kimpalan saluran paip dan membantu memastikan kerja kimpalan jauh dari utama badan injap. Konfigurasi ini berguna untuk saluran paip bertebat atau tertimbus di mana injap perlu diletakkan di luar penebat atau di lokasi yang boleh diakses.

2. Pembinaan Tiga Keping

Badan terbelah membolehkan injap dibuka untuk pemeriksaan dan penyelenggaraan. Tempat duduk, meterai dan dalaman lain komponen boleh diakses apabila penggantian diperlukan, mengurangkan keperluan untuk menggantikan pemasangan injap lengkap.

3. 316 Bahan Keluli Tahan Karat

3PC Ball Valve Weld Extended menggunakan ASTM A351 CF8M (316) untuk badan dan ASTM A182 F316 untuk bola dan batang. Tempat duduk standard ialah RPTFE (PTFE+15%fv). Kombinasi bahan lain boleh dibekalkan mengikut keperluan syarat perkhidmatan.

4. Sambungan Kimpalan Punggung

Hujung kimpalan mengikut keperluan ASME B16.25. Sambungan yang dikimpal punggung menyediakan sambungan kekal antara injap dan saluran paip, dengan prosedur kimpalan dan penyediaan paip ditentukan oleh spesifikasi paip yang berkenaan.

Kimpalan dan Pemasangan

Sebelum mengimpal, periksa saiz paip, dimensi hujung kimpal, keadaan serong dan penjajaran. Saluran paip sepatutnya disokong dengan betul untuk mengelakkan beban berlebihan pada injap semasa pemasangan. Prosedur kimpalan juga harus diikuti spesifikasi projek yang berkenaan.

Hujung yang dilanjutkan memberikan jarak tambahan antara kawasan kimpalan dan bahagian dalam injap. Kimpalan yang sesuai dan prosedur kawalan haba masih perlu diikuti untuk melindungi tempat duduk, pengedap dan komponen sensitif haba yang lain.

Bahan dan Keadaan Operasi

Injap ditentukan untuk julat suhu -25 ℃ hingga 150 ℃ dan tekanan maksimum 285PSI di bawah yang disenaraikan syarat. Had operasi sebenar hendaklah disahkan mengikut saiz injap, sederhana, suhu dan penarafan tekanan-suhu yang berkenaan.

Badan keluli tahan karat, bola F316 dan batang F316 bertujuan untuk media industri yang serasi. Tempat duduk dan pengedap pemilihan bahan hendaklah diperiksa terhadap cecair, suhu dan tekanan sebenar sebelum membuat pesanan.

Pemeriksaan Kualiti

Pemeriksaan Bahan

Pengenalan bahan dan rekod pemeriksaan yang berkaitan boleh disediakan mengikut keperluan pesanan. bahan laporan ujian tersedia untuk konfigurasi injap yang berkenaan.

Pemeriksaan Dimensi

Dimensi injap dan ciri hujung kimpalan diperiksa mengikut lukisan dan keperluan produk yang ditentukan. Pemeriksaan boleh termasuk panjang hujung kimpalan, dimensi dan keadaan pemasangan am.

Ujian Tekanan dan Pengedap

Ujian dan pemeriksaan injap mengikut keperluan API 598. Ujian tekanan dan pengedap dilakukan untuk memeriksa badan injap dan prestasi pengedap tempat duduk sebelum penghantaran.

Selesai Pemeriksaan Injap

Pemeriksaan akhir meliputi penampilan injap, pemasangan, perlindungan hujung kimpal dan keadaan operasi. Produk yang diperlukan dokumen boleh disediakan mengikut pesanan.

Aplikasi

3PC Ball Valve Weld Extended sesuai untuk paip industri di mana sambungan dikimpal dan kimpalan tambahan jarak diperlukan. Aplikasi biasa termasuk pemprosesan petrokimia, sistem minyak dan gas, tenaga haba, rawatan air dan kawalan cecair industri am.

Konfigurasi hujung lanjutan amat berguna apabila penebat saluran paip, pemasangan bawah tanah atau tapak susun atur mengehadkan ruang yang ada di sekeliling badan injap. Kesesuaian permohonan hendaklah disahkan berdasarkan sederhana, tekanan, suhu dan spesifikasi saluran paip.

Pembungkusan

Injap dibungkus untuk pengangkutan eksport menggunakan karton beralun dan kes papan lapis. Hujung kimpalan adalah dilindungi semasa pembungkusan untuk mengurangkan risiko kerosakan pada permukaan serong dan sambungan semasa pengendalian dan penghantaran.

Soalan Lazim

1. Apakah tujuan kimpalan lanjutan berakhir pada Kimpalan Injap Bebola 3PC Dilanjutkan?

Hujung kimpalan yang dilanjutkan memberikan jarak kimpalan tambahan antara badan injap dan saluran paip. Mereka berguna untuk saluran paip bertebat, pemasangan tertimbus dan susun atur lain di mana kawasan kimpalan perlu diletakkan lebih jauh daripada badan injap.

2. Apakah bahan yang digunakan untuk injap?

Bahan badan standard ialah ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batang. Tempat duduk adalah RPTFE (PTFE+15%fv). Bahan lain disediakan atas permintaan.

3. Apakah piawaian yang digunakan pada hujung kimpalan punggung?

Hujung kimpalan punggung ditentukan mengikut ASME B16.25. Prosedur kimpalan akhir hendaklah mengikut yang berkenaan saluran paip atau spesifikasi projek.

4. Bolehkah injap dikekalkan selepas pemasangan?

ya. Badan tiga keping menyediakan akses kepada komponen dalaman untuk pemeriksaan dan penggantian. Saluran paip mesti diasingkan dan ditekan sebelum penyelenggaraan injap.

5. Apakah had tekanan dan suhu?

Tekanan maksimum yang disenaraikan ialah 285PSI, dan julat suhu ialah -25 ℃ hingga 150 ℃. Operasi sebenar yang dibenarkan keadaan bergantung pada saiz injap, sederhana dan penarafan suhu tekanan yang berkenaan.

6. Apakah dokumen yang boleh disediakan?

Laporan ujian bahan dan pemeriksaan yang berkenaan atau dokumentasi produk boleh disediakan mengikut injap konfigurasi dan keperluan pesanan.
