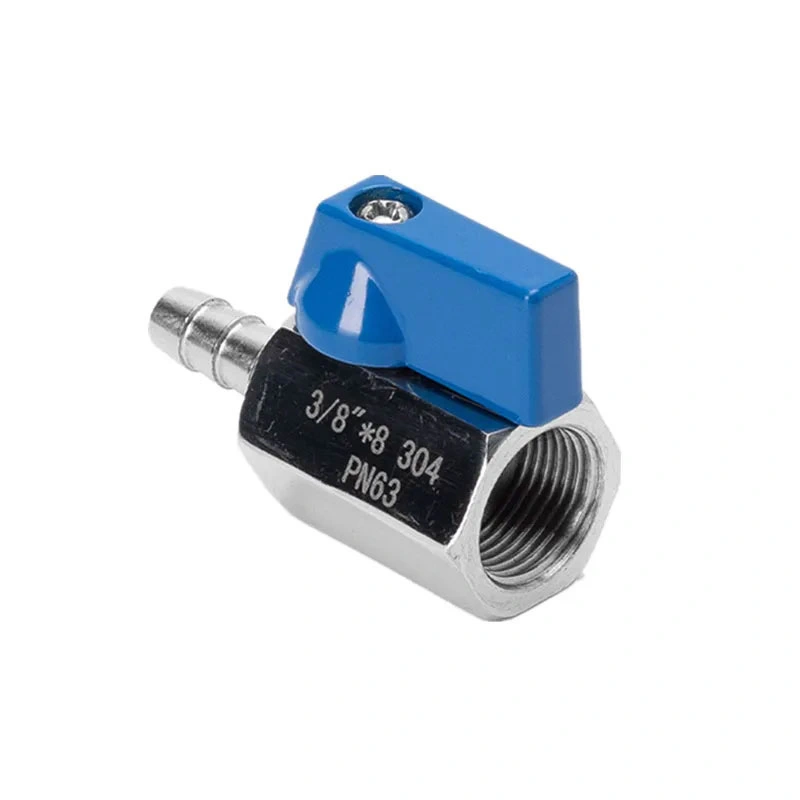

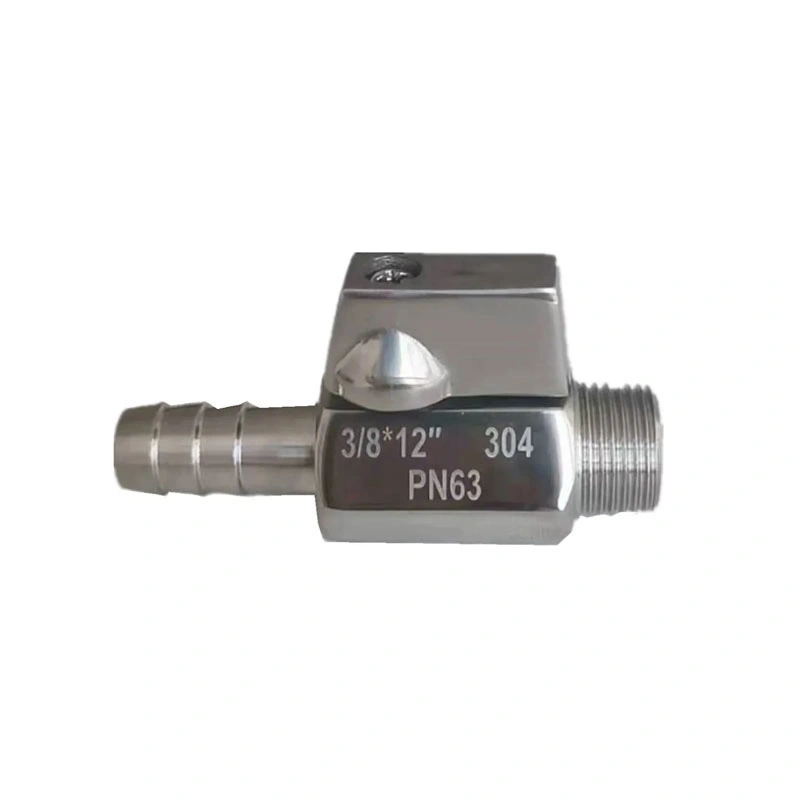

Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat

Talian bendalir padat selalunya memerlukan injap yang boleh menyambung paip berulir dan hos fleksibel dalam ruang pemasangan yang terhad. Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat menggabungkan puting berulir dengan sambungan hos dalam satu pemasangan, memberikan kawalan hidup/mati yang mudah melalui mekanisme operasi suku pusingan. Konfigurasi padatnya sesuai untuk peralatan dan susun atur paip yang ruang terhad.

Dimensi Utama

Struktur dan Ciri Produk

Sambungan Berulir dan Hos

Injap menggabungkan sambungan berulir dengan puting hos dalam satu pemasangan padat. Bahagian berulir boleh disambungkan kepada komponen paip NPT atau BSP yang serasi, manakala bahagian puting bertujuan untuk susunan hos fleksibel dan pengapit yang sesuai. Diameter dalam hos dan dimensi sambungan hendaklah disahkan sebelum dipasang.

316 Pembinaan Keluli Tahan Karat

Badan injap ditentukan sebagai ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batang. Pembinaan keluli tahan karat ini sesuai untuk aplikasi di mana keserasian bahan dan rintangan kakisan diperlukan. Kesesuaian sebenar bergantung pada medium kerja, kepekatan, suhu dan keadaan perkhidmatan lain.

Suku-Matikan Tutup

Mekanisme bola menyediakan operasi pembukaan dan penutupan suku pusingan. Kedudukan pemegang menunjukkan keadaan operasi injap, membolehkan injap digunakan untuk pengasingan hidup/mati secara terus dalam sistem bendalir padat. Injap ini bertujuan untuk perkhidmatan tutup dan bukannya peraturan aliran yang tepat.

Tempat duduk RPTFE

Tempat duduk standard ialah RPTFE (PTFE+15%fv). Bahan tempat duduk hendaklah diperiksa terhadap medium proses dan suhu operasi sebelum pemilihan. Gabungan bahan yang berbeza boleh dipertimbangkan untuk aplikasi yang memerlukan keserasian kimia atau suhu tertentu.

Pemilihan Sambungan Benang dan Hos

NPT dan BSP adalah standard benang yang berbeza dan tidak boleh dianggap sebagai boleh ditukar ganti. Benang injap mesti sepadan dengan pemasangan atau sambungan saluran paip. Apabila menyambungkan puting hos, pilih hos dengan diameter dalaman yang serasi dan gunakan kaedah pengapit atau sambungan yang sesuai untuk keadaan operasi.

Untuk peralatan dengan ruang terhad, periksa dimensi injap keseluruhan dan kelegaan pemegang sebelum pemasangan. Hos juga harus disalurkan tanpa lenturan, berpusing atau beban luaran yang berlebihan pada sambungan injap.

Senario Aplikasi

Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat sesuai untuk saluran bendalir padat di mana sambungan hos dan penutupan manual diperlukan. Aplikasi biasa termasuk:

Bekalan air hos dan saluran saliran

Udara termampat dan peralatan pneumatik

Peralatan penapisan, penyejukan dan pembersihan

Sambungan pam dan saluran keluar longkang

Persampelan dan peralatan makmal

Sistem pengairan dan penyemburan

Peralatan pengendalian cecair industri ringan

Pemasangan dan Penyelenggaraan

Sebelum pemasangan, sahkan saiz injap, jenis benang NPT atau BSP, saiz sambungan hos, tekanan kerja dan suhu. Bersihkan sambungan mengawan dan pastikan permukaan pengedap bebas daripada kotoran atau zarah asing. Sambungan berulir hendaklah diketatkan menggunakan kaedah yang sesuai tanpa menggunakan daya yang berlebihan pada badan injap.

Selepas pemasangan, periksa sambungan hos dan sambungan berulir semasa pentauliahan sistem. Kendalikan pemegang melalui julat suku pusingan penuh untuk mengesahkan pergerakan lancar. Sebelum penyelenggaraan, asingkan injap daripada sumber tekanan dan lepaskan tekanan sisa daripada talian yang disambungkan.

Pertimbangan Tekanan dan Suhu

Tekanan maksimum yang disenaraikan ialah 285PSI dan julat suhu yang ditetapkan ialah -25℃~150℃. Nilai ini harus dipertimbangkan bersama-sama dengan saiz injap, medium kerja dan penarafan suhu tekanan yang berkenaan. Keadaan operasi sebenar hendaklah disahkan sebelum injap dipasang dalam sistem.

Dokumentasi Teknikal

Lukisan produk dan spesifikasi teknikal boleh disediakan untuk pengesahan dimensi dan pemilihan projek. Maklumat bahan, rekod pemeriksaan dan dokumen produk lain yang berkenaan juga boleh diatur mengikut konfigurasi injap dan keperluan pesanan.

Soalan Lazim

S1: Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat digunakan untuk apa?

A Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karatdigunakan untuk kawalan hidup/mati manual dalam sistem bendalir padat yang menggabungkan sambungan saluran paip berulir dengan sambungan hos yang fleksibel. Ia boleh digunakan dengan air, udara, minyak dan media lain yang serasi dalam had operasi yang ditetapkan.

S2: Bolehkah injap bersambung terus ke hos fleksibel?

Bahagian puting direka untuk sambungan ke hos yang serasi menggunakan sambungan hos yang sesuai dan susunan pengapit. Saiz hos, diameter dalaman dan kaedah sambungan hendaklah dipadankan dengan dimensi injap dan keadaan operasi.

S3: Adakah versi NPT dan BSP tersedia?

ya. Piawaian benang yang disenaraikan ialah NPT dan BSP. Jenis benang yang diperlukan hendaklah dinyatakan semasa membuat pesanan supaya ia sepadan dengan sambungan paip, pemasangan atau peralatan yang mengawan.

S4: Adakah injap ini sesuai untuk sistem udara termampat?

Ya, ia boleh dipertimbangkan untuk aplikasi udara termampat yang serasi dalam had tekanan dan suhu yang ditetapkan. Saiz injap, kaedah sambungan dan bahan pengedap hendaklah diperiksa mengikut keperluan sistem pneumatik sebenar.

S5: Apakah bahan yang digunakan untuk badan injap?

Bahan badan standard ialah ASTM A351 CF8M (316). Bola dan batangnya ialah ASTM A182 F316, manakala tempat duduknya ialah RPTFE (PTFE+15%fv). Bahan lain disediakan atas permintaan.

S6: Bolehkah saya meminta lukisan sebelum membuat pesanan?

ya. Lukisan dimensi dan spesifikasi teknikal boleh disediakan untuk mengesahkan saiz injap, jenis benang, sambungan hos dan dimensi pemasangan sebelum pengeluaran.

S7: Apakah maklumat yang diperlukan untuk pemilihan injap?

Sila berikan saiz yang diperlukan, standard benang NPT atau BSP, saiz hos, medium kerja, tekanan, suhu dan keperluan pemasangan. Maklumat ini membantu mengesahkan konfigurasi injap yang sesuai.
