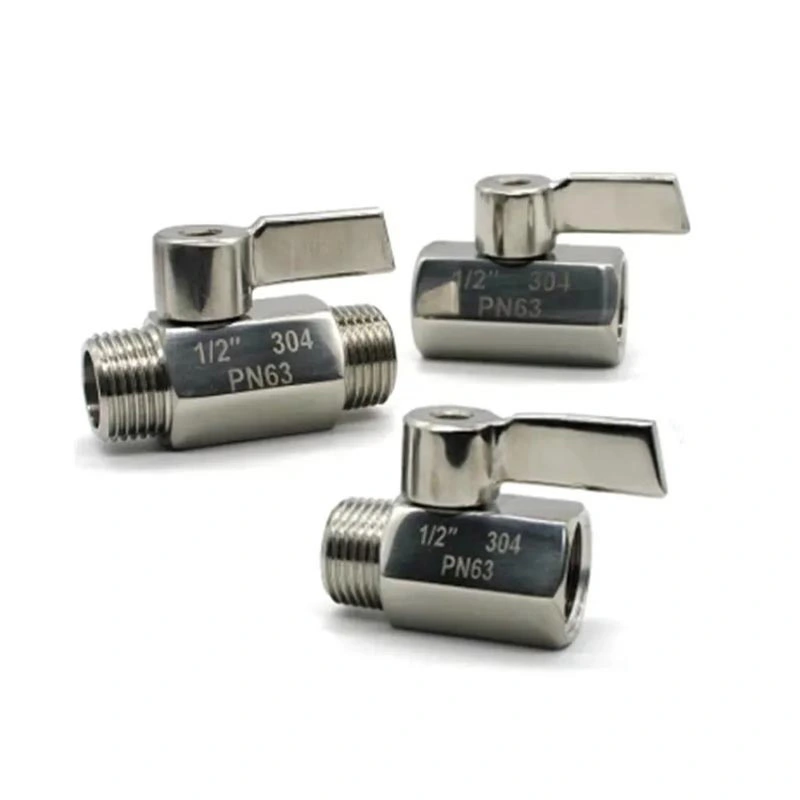

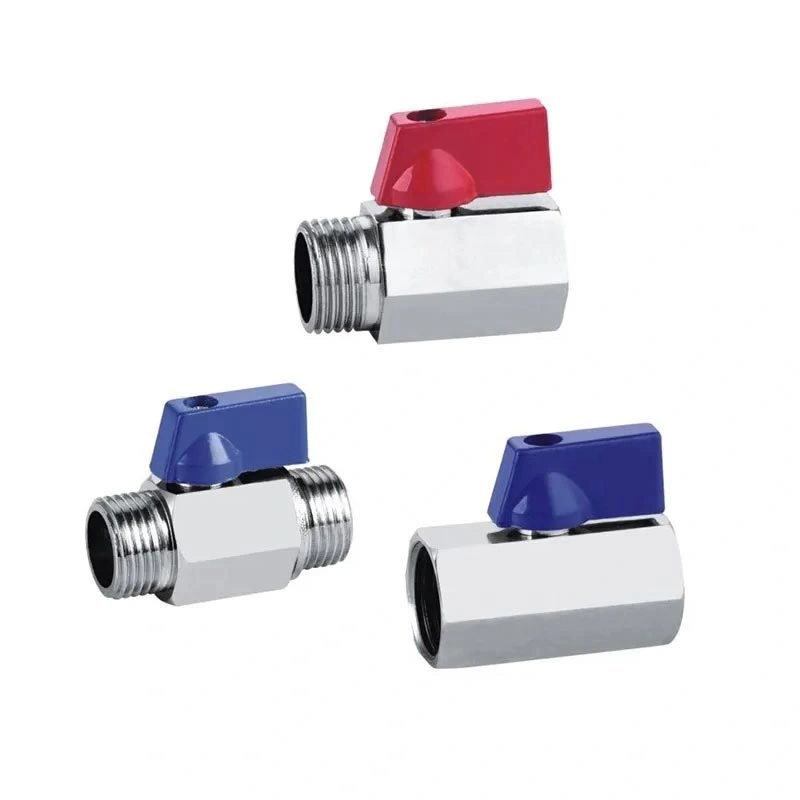

Injap Bebola Mini Keluli Tahan Karat

Injap Bebola Mini Keluli Tahan Karat direka untuk paip dan peralatan padat di mana ruang terhad tetapi injap tutup suku pusingan diperlukan. Badan keluli tahan karatnya, sambungan NPT atau BSP berulir dan pemegang kendalian padat menjadikannya sesuai untuk pemasangan saluran paip kecil, instrumen dan peralatan pengendalian bendalir. Injap boleh dipilih mengikut tekanan, suhu, sederhana dan spesifikasi sambungan yang diperlukan.

Dimensi Utama

Struktur dan Ciri Produk

Operasi Suku-Pusing Padat

Injap menggunakan mekanisme bola suku pusingan untuk perkhidmatan hidup/mati. Memusingkan pemegang mengubah kedudukan bola dan membuka atau menutup laluan aliran. Kaedah pengendalian ini sesuai untuk aplikasi di mana injap perlu dikendalikan dengan kerap atau di mana fungsi tutup mudah diperlukan.

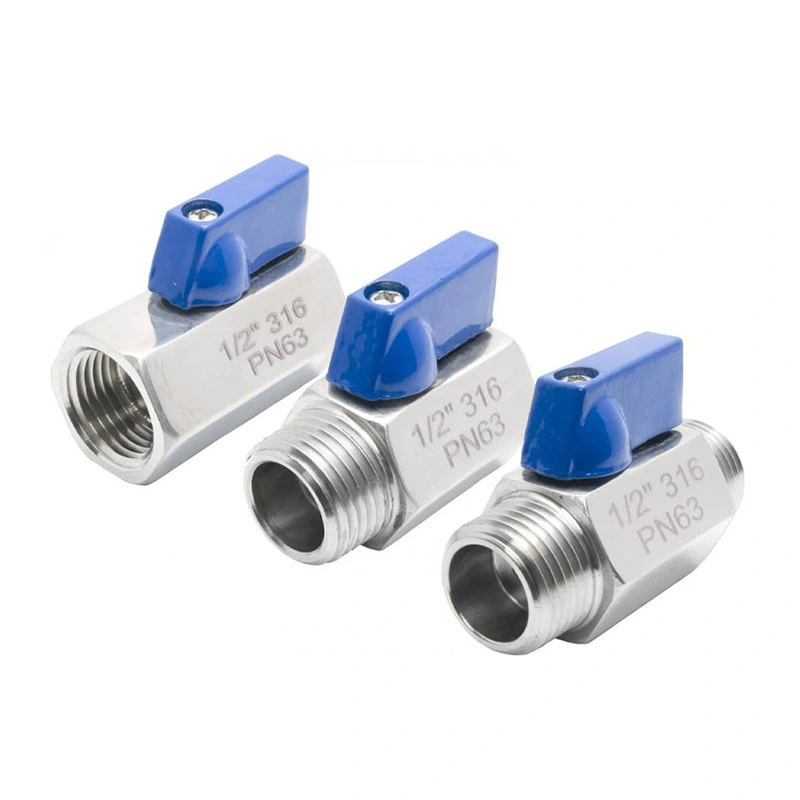

316 Pembinaan Keluli Tahan Karat

Badan injap ditentukan sebagai ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batang. Gabungan bahan ini menyediakan pembinaan keluli tahan karat untuk aplikasi di mana rintangan kakisan dan keserasian bahan adalah penting. Kesesuaian sebenar hendaklah disemak terhadap medium proses dan keadaan operasi.

Sambungan Berulir NPT dan BSP

Injap tersedia dengan sambungan berulir NPT dan BSP untuk penyepaduan dengan paip dan peralatan yang serasi. Jenis benang hendaklah disahkan sebelum membuat pesanan kerana benang NPT dan BSP menggunakan piawaian benang yang berbeza dan tidak boleh dianggap sebagai sambungan yang boleh ditukar ganti.

Konfigurasi Tempat Duduk RPTFE

Bahan tempat duduk standard ialah RPTFE (PTFE+15%fv). Pemilihan tempat duduk hendaklah mengambil kira medium kerja, suhu operasi dan tekanan. Jika aplikasi melibatkan bahan kimia agresif atau cecair proses khas, keserasian bahan perlu disahkan sebelum pemilihan injap.

Pertimbangan Pemilihan

Memilih injap bola kecil memerlukan lebih daripada padanan saiz paip. Medium kerja, tekanan, suhu, jenis sambungan dan ruang pemasangan yang ada harus dipertimbangkan. Had tekanan dan suhu injap hendaklah diperiksa terhadap keadaan operasi sebenar sebelum pemasangan.

Untuk pemasangan berulir, sahkan sama ada saluran paip menggunakan benang NPT atau BSP. Untuk peralatan dengan akses terhad, periksa kedudukan pemegang dan kelegaan yang tersedia di sekeliling injap. Tempat duduk dan bahan pengedap juga harus serasi dengan cecair proses untuk mengelakkan haus komponen pramatang.

Senario Aplikasi

Injap Bebola Mini Keluli Tahan Karat boleh digunakan untuk perkhidmatan tutup dalam sistem bendalir padat dan peralatan di mana susunan injap yang lebih kecil diperlukan. Aplikasi biasa termasuk:

Sistem bekalan air dan saliran

Peralatan pneumatik dan talian udara termampat

Peralatan instrumentasi dan ujian

Jentera kecil dan peralatan automasi

Sistem penyejukan dan unit penapisan

Pemasangan makmal dan paip

Sistem pengendalian cecair industri ringan

Pemasangan dan Penyelenggaraan

Sebelum pemasangan, sahkan saiz injap, jenis benang, penarafan tekanan, julat suhu dan keserasian bahan. Bersihkan benang paip dan keluarkan zarah asing yang boleh menjejaskan sambungan atau permukaan pengedap. Gunakan kaedah pengedap benang yang sesuai untuk sambungan yang dipilih dan elakkan daya pengetatan yang berlebihan.

Selepas pemasangan, kendalikan pemegang melalui julat suku pusingan penuh dan periksa sambungan untuk kebocoran semasa pentauliahan sistem. Semasa penyelenggaraan, asingkan injap daripada sumber tekanan sebelum pemeriksaan atau penggantian komponen dalaman.

Kualiti dan Dokumentasi

Pemeriksaan pengeluaran boleh termasuk pemeriksaan dimensi, pengesahan bahan, pemeriksaan pemasangan dan tekanan atau ujian pengedap mengikut keperluan produk dan pesanan yang berkenaan. Lukisan produk dan spesifikasi teknikal boleh disediakan untuk pengesahan dimensi dan pemilihan projek. Dokumentasi bahan dan rekod pemeriksaan juga boleh diatur di mana perlu.

Soalan Lazim

S1: Injap Bebola Mini Keluli Tahan Karat digunakan untuk apa?

A Injap Bebola Mini Keluli Tahan Karatdigunakan terutamanya untuk kawalan bendalir hidup/mati dalam paip padat, peralatan dan sistem instrumen. Ia sesuai untuk air, udara, minyak dan media industri lain yang serasi dalam julat tekanan dan suhu yang ditetapkan.

S2: Apakah perbezaan antara benang NPT dan BSP?

NPT dan BSP ialah piawaian benang yang berbeza dengan profil dan spesifikasi benang yang berbeza. Benang injap mesti sepadan dengan paip atau pemasangan, jadi standard benang yang diperlukan harus disahkan sebelum membuat pesanan.

S3: Apakah bahan yang digunakan untuk injap?

Konfigurasi standard menggunakan ASTM A351 CF8M (316) untuk badan, ASTM A182 F316 untuk bola dan batang, dan RPTFE (PTFE+15%fv) untuk tempat duduk. Bahan lain disediakan atas permintaan.

S4: Apakah tekanan dan suhu yang boleh dikendalikan oleh injap?

Tekanan maksimum yang disenaraikan ialah 285PSI dan julat suhu ialah -25℃~150℃. Keadaan operasi sebenar yang dibenarkan hendaklah disahkan mengikut saiz injap, sederhana, suhu dan penarafan suhu tekanan yang berkenaan.

S5: Bolehkah saya meminta lukisan produk sebelum membuat pesanan?

ya. Lukisan dimensi dan spesifikasi teknikal boleh disediakan untuk mengesahkan saiz injap, jenis sambungan, dimensi pemasangan dan parameter lain yang diperlukan sebelum pengeluaran.

S6: Bolehkah bahan injap disahkan?

ya. Pengesahan bahan dan dokumentasi pemeriksaan yang berkaitan boleh diatur mengikut konfigurasi injap dan keperluan pesanan. Skop pemeriksaan yang berkenaan hendaklah disahkan semasa membuat pesanan.

S7: Adakah bahan yang berbeza tersedia?

ya. Gabungan badan, bola, batang, tempat duduk dan bahan pengedap lain boleh dipertimbangkan untuk keadaan operasi tertentu, tertakluk kepada tekanan, suhu dan keserasian sederhana yang diperlukan.
