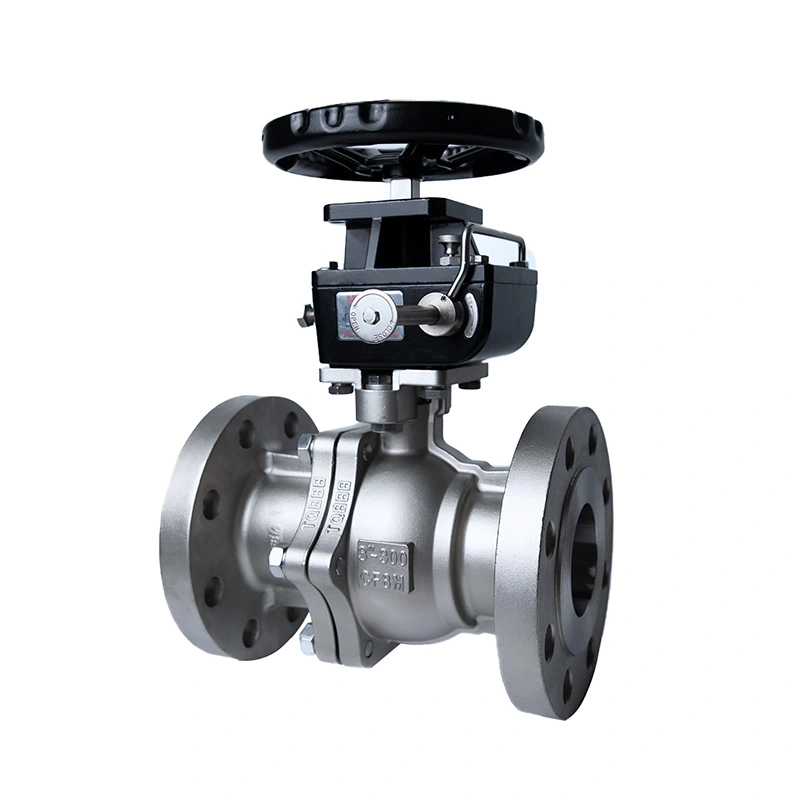

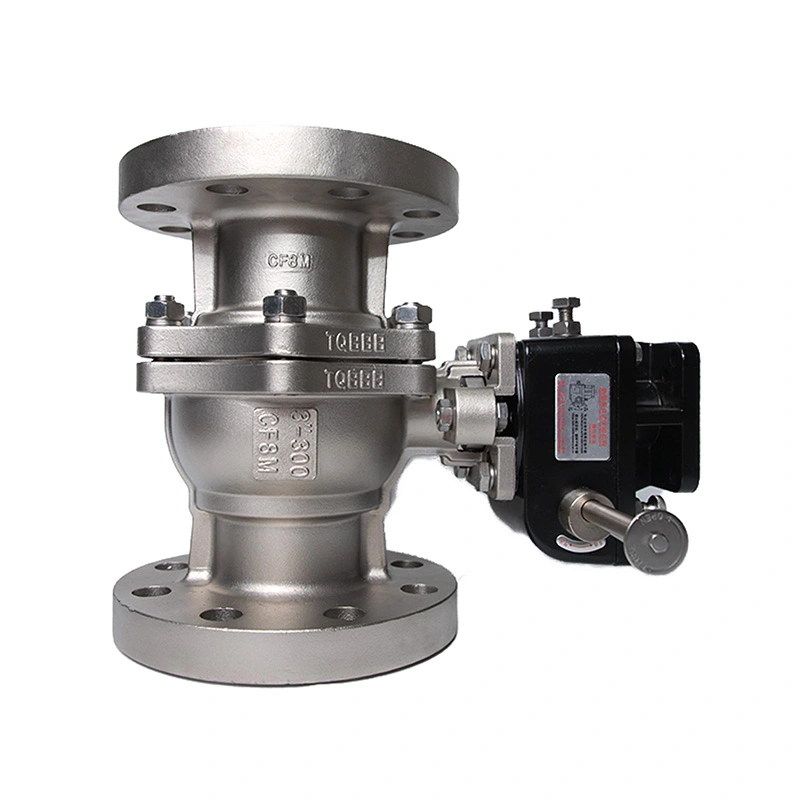

Injap Bola Bebibir ANSI 300LB dengan Pangkalan ISO 5211 untuk Penggerak

Injap Bebibir ANSI 300LB dengan Pangkalan ISO 5211 untuk Penggerak dikonfigurasikan untuk pengasingan saluran paip industri di mana injap bebibir Kelas 300 dan operasi sedia penggerak diperlukan. Sempadan tekanan keluli tahan karat dan komponen dalamannya ditentukan untuk julat tekanan dan suhu yang disenaraikan, manakala konfigurasi injap boleh dipadankan dengan operasi manual, pneumatik atau elektrik mengikut aplikasi.

Shangtai mengeluarkan injap bola industri di Wenzhou, Zhejiang, China, dengan pemesinan, pemasangan, ujian tekanan, pemeriksaan dan penyediaan akhir dijalankan mengikut keperluan produk yang berkenaan. Untuk pesanan projek, dimensi injap, konfigurasi bahan, keperluan penggerak, lukisan dan dokumentasi teknikal boleh disahkan sebelum pengeluaran.

Dimensi Utama

Pembinaan Injap dan Pemilihan Bahan

Injap menggunakan badan keluli tahan karat dengan pembinaan ASTM A351 CF8M (316), manakala bola dan batang ditentukan sebagai ASTM A182 F316. Bahan-bahan ini menyediakan konfigurasi keluli tahan karat yang konsisten untuk sempadan tekanan dan komponen basah utama. Tempat duduk RPTFE, yang terdiri daripada PTFE dengan pengisi 15%, dipilih untuk julat operasi yang dinyatakan dan harus disahkan terhadap medium dan suhu proses sebenar sebelum membuat pesanan.

Badan Keluli Tahan Karat

Badan ASTM A351 CF8M (316) membentuk struktur injap yang mengandungi tekanan utama. Pembinaan keluli tahan karat boleh dipertimbangkan untuk media industri di mana keserasian bahan dan rintangan kakisan merupakan faktor pemilihan yang penting.

316 Bola dan Batang

Bola dan batang menggunakan bahan ASTM A182 F316 mengikut konfigurasi yang disenaraikan. Bola menyediakan elemen kawalan aliran suku pusingan, manakala batang memindahkan tork operasi dari pemegang atau penggerak ke bola.

Tempat duduk RPTFE

Tempat duduk RPTFE menyediakan antara muka pengedap di sekeliling bola. Pemilihan tempat duduk hendaklah disemak mengikut medium, suhu operasi, tekanan dan keadaan perkhidmatan yang diperlukan kerana keserasian tempat duduk injap boleh berbeza antara cecair proses yang berbeza.

Konfigurasi Injap Bola Bebibir Kelas 300

Konfigurasi Kelas 300 bertujuan untuk sistem perpaipan yang memerlukan kelas tekanan yang lebih tinggi daripada Kelas 150. Tekanan maksimum yang disenaraikan ialah 740PSI, tetapi tekanan kerja yang dibenarkan tidak boleh ditentukan dari kelas nominal sahaja. Keupayaan tekanan sebenar bergantung pada saiz injap, bahan, suhu, dan penarafan suhu tekanan yang berkenaan.

Hujung bebibir RF menyediakan sambungan berbolted pada bebibir saluran paip yang sepadan. Semasa pemilihan, saiz paip nominal, dimensi bebibir, kelas tekanan, jenis menghadap, susunan gasket, spesifikasi bolt, dan ruang pemasangan yang tersedia semuanya harus diperiksa terhadap sistem paip.

Pemasangan Actuator ISO 5211

Injap Bola Bebibir ANSI 300LB dengan Pangkalan ISO 5211 untuk Penggerak boleh dikonfigurasikan untuk operasi automatik melalui antara muka pelekap ISO 5211nya. Penggerak hendaklah dipilih mengikut tork operasi injap dan keadaan perkhidmatan sebenar dan bukannya mengikut saiz injap sahaja.

Penggerak pneumatik dan elektrik boleh dipertimbangkan untuk kawalan hidup/mati automatik. Bergantung pada sistem kawalan, komponen tambahan seperti injap solenoid, suis had, peranti maklum balas kedudukan atau penentu kedudukan mungkin diperlukan. Antara muka pelekap yang tersedia, tork penggerak, sudut putaran, bekalan kuasa atau udara, dan isyarat kawalan hendaklah disahkan sebelum pemasangan.

Operasi Manual

Operasi manual boleh digunakan di mana injap dikendalikan secara tempatan dan kawalan automatik tidak diperlukan. Kaedah pengendalian hendaklah dipilih mengikut saiz injap, kedudukan pemasangan, kekerapan operasi, dan tork operasi yang diperlukan.

Penggerak Pneumatik

Penggerak pneumatik sesuai untuk sistem di mana udara termampat tersedia dan operasi suku pusingan pantas diperlukan. Tork penggerak hendaklah termasuk elaun yang sesuai untuk keadaan operasi injap dan geseran tempat duduk.

Penggerak Elektrik

Penggerak elektrik boleh digunakan apabila injap perlu disepadukan ke dalam sistem kawalan elektrik. Voltan, kitaran tugas, tork, had perjalanan, keperluan maklum balas, dan keadaan persekitaran hendaklah disahkan semasa pemilihan penggerak.

Proses Pengeluaran

1. Pengesahan Teknikal

Sebelum pengeluaran, saiz injap yang diperlukan, penarafan Kelas 300, bahan badan dan kemasan, medium kerja, suhu, konfigurasi tempat duduk, dimensi sambungan, kaedah pengendalian dan keperluan penggerak disemak. Lukisan dan spesifikasi teknikal boleh disemak apabila injap adalah sebahagian daripada projek paip atau automasi yang lebih besar.

2. Penyediaan dan Pemeriksaan Bahan

Bahan masuk dan komponen yang dibeli disemak mengikut keperluan pengeluaran dan pemeriksaan yang berkenaan. Pengenalpastian bahan, dimensi, keadaan permukaan dan dokumentasi bahan sokongan boleh disemak untuk pesanan yang memerlukan kebolehkesanan.

3. Pemesinan CNC

Pemesinan CNC digunakan untuk antara muka badan injap, permukaan bebibir, komponen bebola dan batang, kawasan pengedap, lubang bolt dan ciri ketepatan lain. Kawalan dimensi adalah penting untuk mengekalkan penjajaran yang betul antara badan injap, sambungan saluran paip dan komponen pengendalian.

4. Penyediaan Komponen

Bola injap, permukaan pengedap, batang, tempat duduk, pembungkusan, gasket, pengikat dan komponen lain disediakan sebelum dipasang. Keperluan kemasan dan pembersihan permukaan bergantung pada bahan dan aplikasi yang dimaksudkan.

5. Perhimpunan dan Pemeriksaan Dalam Proses

Komponen dalaman dipasang mengikut konfigurasi yang ditetapkan. Pemeriksaan boleh termasuk penjajaran batang, pergerakan bola, pemasangan komponen pengedap, dimensi bebibir, pemasangan badan dan dimensi antara muka pelekap penggerak.

6. Ujian Tekanan dan Fungsian

Injap siap tertakluk kepada tekanan cengkerang yang berkenaan dan ujian kebocoran tempat duduk. Fungsi pengendalian, keadaan berkaitan tork, penampilan, penandaan, dan item pemeriksaan lain yang ditentukan juga diperiksa sebelum dilepaskan.

7. Pemeriksaan Akhir dan Pembungkusan

Pemeriksaan akhir meliputi pengenalan produk, dokumen yang diperlukan, keadaan injap, penutup pelindung, aksesori dan pembungkusan. Muka bebibir dan permukaan sambungan terdedah lain harus dilindungi semasa pengangkutan untuk mengurangkan risiko pengendalian kerosakan.

Aplikasi Biasa

Rawatan Air dan Paip Utiliti

Digunakan untuk pengasingan dalam peralatan rawatan air, saluran paip utiliti, sistem pam dan aplikasi air industri yang berkaitan apabila bahan yang dipilih serasi dengan medium perkhidmatan.

Sistem Minyak dan Gas

Berkenaan dengan pengasingan saluran paip dan sambungan peralatan dalam sistem minyak dan gas di mana kelas tekanan, spesifikasi bahan, konfigurasi tempat duduk dan piawaian yang berkenaan memenuhi keperluan projek.

Pemprosesan Kimia

Boleh ditentukan untuk media proses kimia yang serasi. Pemilihan bahan harus mengambil kira komposisi kimia, kepekatan, suhu, tekanan, dan potensi kesan pada badan, bola, batang dan tempat duduk.

Sistem Kuasa dan Proses Perindustrian

Sambungan bebibir dan konfigurasi Kelas 300 menjadikan injap ini sesuai untuk proses perindustrian, utiliti dan perpaipan sistem kuasa yang terpilih di mana sambungan saluran paip berbolted dan pengasingan suku pusingan diperlukan.

Pertimbangan Pemilihan dan Pemasangan

Memilih injap hendaklah bermula dengan keadaan operasi sebenar dan bukannya saiz paip nominal sahaja. Maklumat berikut perlu disahkan sebelum membuat pesanan:

Sederhana:Kenal pasti bendalir dan semak keserasiannya dengan badan, bola, batang, tempat duduk, pembungkusan dan bahan gasket.

Tekanan dan Suhu:Sahkan tekanan operasi normal dan maksimum, julat suhu, turun naik tekanan dan penilaian suhu tekanan yang berkenaan.

Sambungan Bebibir:Padankan saiz bebibir injap, penilaian Kelas 300, menghadap RF, susunan lubang bolt, jenis gasket dan dimensi bebibir saluran paip.

Konfigurasi Aliran dan Pelabuhan:Sahkan sama ada pembinaan port penuh atau port terkurang diperlukan berdasarkan kapasiti aliran, penurunan tekanan dan keperluan paip.

Penggerak:Untuk injap automatik, sediakan tork operasi, jenis penggerak, bekalan kuasa atau udara, isyarat kawalan dan keperluan maklum balas yang diperlukan.

Pemasangan:Bebibir saluran paip hendaklah dijajarkan dengan betul sebelum melakukan bolt. Injap tidak boleh dipaksa ke dalam kedudukan untuk mengimbangi ketidakselarasan paip, dan injap harus kekal dalam had tekanan dan suhu yang ditetapkan semasa operasi.

Pengujian dan Dokumentasi

Pemeriksaan injap boleh termasuk ujian tekanan cangkang, ujian kebocoran tempat duduk, pemeriksaan dimensi, pemeriksaan pengendalian, pemeriksaan visual dan pengesahan penandaan mengikut keperluan pesanan yang berkenaan. API 598 ditentukan untuk ujian dan pemeriksaan injap ini.

Dokumentasi teknikal boleh disediakan mengikut konfigurasi produk dan keperluan projek. Dokumen yang tersedia mungkin termasuk lembaran data produk, lukisan dimensi, maklumat bahan, rekod pemeriksaan dan dokumentasi ujian yang berkenaan.

Soalan Lazim

S1: Apakah kegunaan Injap Bola Bebibir ANSI 300LB dengan Pangkalan ISO 5211 untuk Penggerak?

Injap Bola Bebibir ANSI 300LB dengan Pangkalan ISO 5211 untuk Penggerak digunakan untuk pengasingan saluran paip industri dan kawalan bendalir hidup/mati automatik. Ia sesuai untuk aplikasi air, minyak, gas, kimia, utiliti dan proses industri yang serasi dalam had tekanan, suhu dan bahan yang ditetapkan.

S2: Adakah Kelas 300 bermakna injap sentiasa boleh beroperasi pada 300 psi?

Tidak. Kelas 300 ialah penetapan kelas tekanan dan bukannya nilai tekanan tetap dalam psi. Tekanan kerja yang dibenarkan berbeza-beza mengikut bahan injap, saiz, suhu operasi dan penarafan suhu tekanan yang berkenaan.

S3: Bagaimanakah penggerak harus dipilih?

Penggerak hendaklah dipilih mengikut tork operasi yang diperlukan injap, keadaan perkhidmatan, kekerapan operasi dan keperluan kawalan. Untuk penggerak pneumatik atau elektrik, antara muka pelekap dan spesifikasi penggerak juga perlu diperiksa sebelum pemasangan.

S4: Apakah bahan tempat duduk yang dibekalkan dengan injap ini?

Konfigurasi yang disenaraikan menggunakan RPTFE (PTFE+15%fv) sebagai bahan tempat duduk. Konfigurasi tempat duduk atau pengedap lain boleh dipertimbangkan apabila keadaan media atau suhu yang berbeza memerlukan bahan yang berbeza.

S5: Bolehkah injap dibekalkan dengan penggerak pneumatik atau elektrik?

ya. Injap boleh dikonfigurasikan untuk operasi manual atau dibekalkan dengan pneumatik atau penggerak elektrik yang serasi. Pemilihan penggerak hendaklah disahkan mengikut saiz injap, tork operasi, kaedah kawalan, dan keperluan pemasangan.

S6: Apakah maklumat yang perlu disediakan semasa meminta sebut harga?

Maklumat berguna termasuk saiz injap, kelas tekanan, sederhana, tekanan operasi, suhu, bahan badan, bahan tempat duduk, keperluan bebibir, kaedah pengendalian, spesifikasi penggerak, kuantiti dan sebarang lukisan atau piawaian teknikal yang diperlukan.

S7: Bolehkah lukisan teknikal dan dokumen bahan disediakan?

ya. Lukisan produk, maklumat dimensi, butiran bahan, rekod pemeriksaan dan dokumen teknikal lain yang berkenaan boleh disediakan mengikut konfigurasi injap dan keperluan projek.
