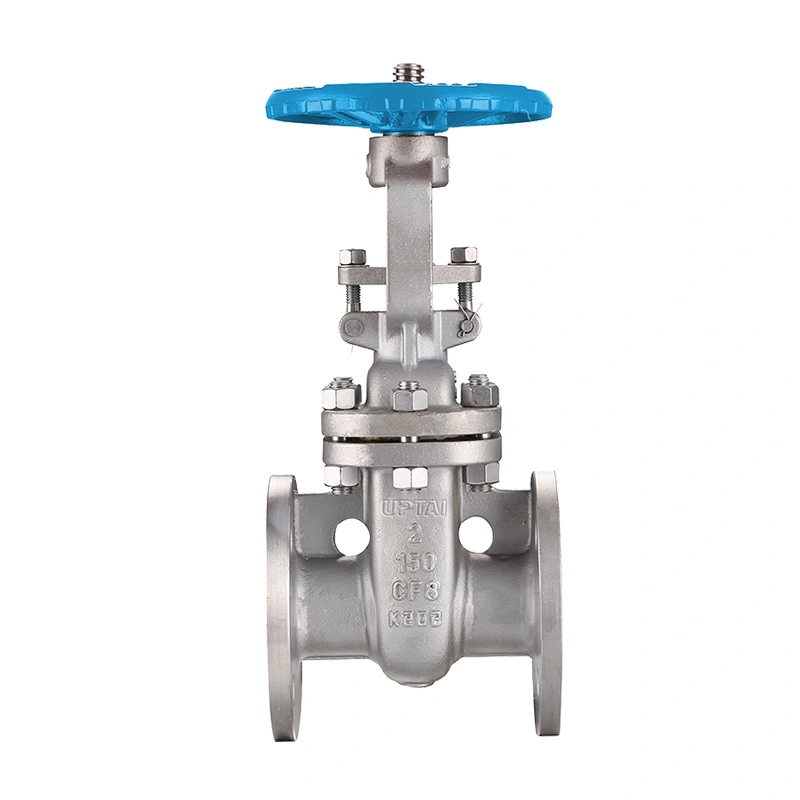

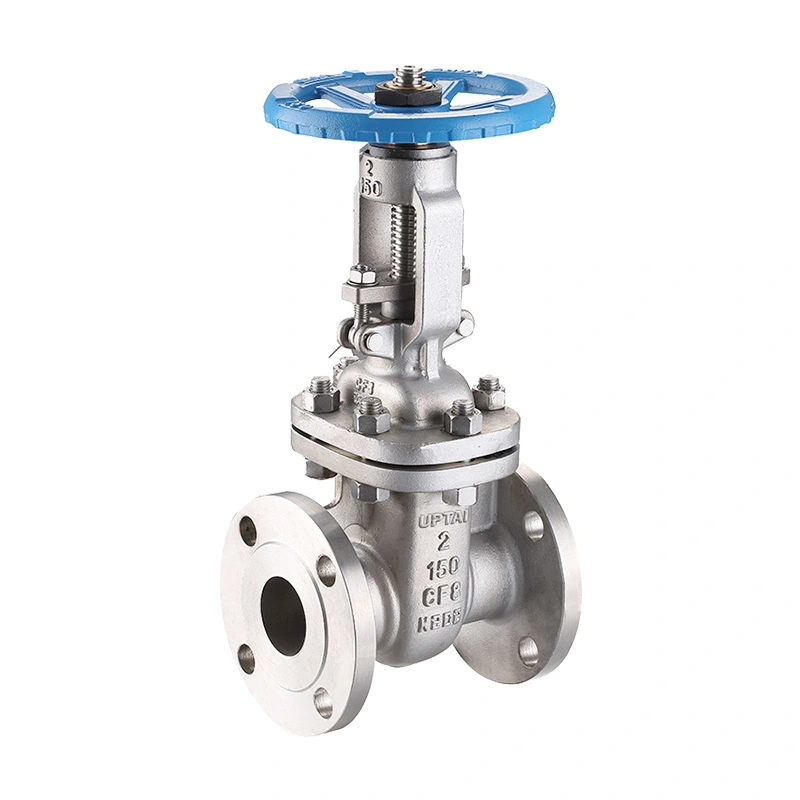

Injap Pintu Keluli Tahan Karat ANSI 150LB

Injap Pintu Keluli Tahan Karat ANSI 150LB dikonfigurasikan untuk pengasingan saluran paip di mana laluan aliran lubang penuh dan badan injap keluli tahan karat diperlukan. Pintu bergerak secara menegak untuk membuka atau menutup laluan, menjadikan injap ini sesuai untuk aplikasi yang biasanya memerlukan perkhidmatan terbuka atau tertutup sepenuhnya dan bukannya pendikit berterusan. Konfigurasi yang disenaraikan meliputi NPS 2" hingga 48" dan menggunakan operasi roda tangan atau gear mengikut saiz injap.

Shangtai mengeluarkan injap perindustrian di Wenzhou, Zhejiang, China. Pengeluaran injap termasuk penyediaan bahan, pemesinan, pemasangan komponen, ujian tekanan, pemeriksaan, penandaan dan pembungkusan akhir. Konfigurasi produk boleh disahkan mengikut saiz saluran paip, kelas tekanan, medium operasi, suhu, keperluan bahan, standard sambungan dan spesifikasi projek yang berkenaan.

Dimensi Utama

Pembinaan dan Prinsip Operasi Injap Gerbang

Injap menggunakan elemen penutup jenis get yang bergerak berserenjang dengan arah aliran saluran paip. Apabila pintu pagar dinaikkan sepenuhnya, laluan aliran dibuka; apabila pintu masuk diturunkan, laluan ditutup. Susunan lurus ini biasanya dipilih untuk pengasingan saluran paip di mana kehilangan tekanan rendah dalam kedudukan terbuka sepenuhnya adalah penting.

Injap pintu biasanya bertujuan untuk pengasingan dan bukannya pendikitan rutin. Memastikan injap terbuka sepenuhnya atau tertutup sepenuhnya membantu mengurangkan kehausan yang tidak perlu pada pintu pagar dan permukaan tempat duduk. Jika peraturan aliran diperlukan, jenis injap dan keadaan operasi hendaklah dinilai secara berasingan.

Badan dan Cakera Keluli Tahan Karat

Bahan badan dan cakera yang disenaraikan ialah ASTM A351 CF8 / CF8M. Gred keluli tahan karat ini boleh dipilih untuk perkhidmatan perindustrian di mana rintangan kakisan dan keserasian bahan adalah pertimbangan penting. Bahan sebenar hendaklah dipadankan dengan medium proses, suhu, tekanan dan spesifikasi projek.

F304 / F316 Batang

Batang ditentukan sebagai ASTM A182 F304 / F316. Batang memindahkan daya operasi dari roda tangan atau operator gear ke pintu pagar. Pemilihan bahan batang perlu dipertimbangkan bersama-sama dengan badan injap, cakera, tempat duduk, pembungkusan, dan medium proses.

Konfigurasi Stellite 6 Tempat Duduk

Konfigurasi tempat duduk yang disenaraikan termasuk ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 yang menghadap keras digunakan pada permukaan tempat duduk yang berkenaan di mana ketahanan terhadap haus dan sentuhan tempat duduk berulang diperlukan. Susunan tempat duduk yang tepat hendaklah disahkan mengikut saiz injap dan konfigurasi yang dipesan.

Tekanan Kelas 150 dan Sambungan Bebibir

Penamaan Kelas 150 mengenal pasti kelas tekanan injap di bawah sistem penarafan suhu tekanan ASME yang berkenaan. Ia tidak boleh ditafsirkan sebagai tekanan kerja tetap 150 PSI. Tekanan kerja maksimum yang disenaraikan ialah 285 PSI, manakala tekanan yang dibenarkan untuk injap tertentu bergantung pada bahan, saiz, suhu dan penarafan suhu tekanan yang berkenaan.

Injap menggunakan hujung bebibir serasi RF. Untuk NPS 2" hingga 24", standard sambungan yang disenaraikan ialah ASME B16.5, manakala NPS 26" dan ke atas ditentukan dengan ASME B16.47 Siri A. Dimensi flange saluran paip, kelas tekanan, pemilihan gasket, susunan bolt dan keadaan muka hendaklah diperiksa sebelum pemasangan.

Operasi Injap dan Pemilihan Saiz

Kaedah pengendalian berubah mengikut saiz injap. Konfigurasi yang disenaraikan menggunakan roda tangan untuk injap dari 2" hingga 16" dan operator gear untuk saiz 18" dan lebih besar. Injap yang lebih besar biasanya memerlukan tork operasi yang lebih besar, menjadikan mekanisme gear sesuai untuk pengendalian manual injap saluran paip berdiameter lebih besar.

Operasi Roda Tangan

Operasi roda tangan menyediakan kawalan tempatan terus untuk saiz injap 2" hingga 16" yang ditentukan. Pengendali hendaklah memusingkan roda tangan mengikut arah buka dan tutup injap dan tidak boleh menggunakan daya luaran yang berlebihan untuk mengatasi rintangan yang tidak normal.

Operator Gear

Injap dari 18" dan ke atas ditentukan dengan pengendali gear. Kotak gear memberikan kelebihan mekanikal untuk membuka dan menutup injap yang lebih besar dan boleh berguna apabila operasi roda tangan terus memerlukan daya operasi yang berlebihan.

Pertimbangan Perkhidmatan NACE

Konfigurasi yang disenaraikan merujuk kepada NACE MR0175 / ISO 15156. Piawaian ini dikaitkan dengan keperluan bahan untuk peralatan yang terdedah kepada persekitaran khusus yang mengandungi hidrogen sulfida dalam pengeluaran minyak dan gas. Kebolehgunaan NACE hendaklah disahkan terhadap persekitaran perkhidmatan sebenar, keperluan bahan, tekanan, suhu dan spesifikasi projek dan bukannya diandaikan semata-mata daripada model injap.

Untuk aplikasi perkhidmatan masam, pemilihan bahan dan keperluan kekerasan boleh menjadi penting. Konfigurasi injap lengkap, termasuk bahan yang mengandungi tekanan, trim, tempat duduk, batang dan komponen lain yang dibasahi, hendaklah disemak semula mengikut keperluan projek yang berkenaan sebelum membuat pesanan.

Industri Berkenaan

Sistem Minyak dan Gas

Digunakan untuk pengasingan saluran paip dalam aplikasi huluan, tengah, penapisan dan petrokimia di mana bahan keluli tahan karat terpilih dan kelas tekanan serasi dengan keadaan perkhidmatan.

Pemprosesan Kimia

Sesuai untuk pengasingan cecair kimia dan proses yang serasi. Badan, cakera, batang, tempat duduk dan pilihan bahan lain hendaklah diperiksa terhadap komposisi kimia, kepekatan, suhu operasi dan tekanan.

Air dan Air Kumbahan

Berkenaan dengan saluran paip pengagihan, rawatan, utiliti dan air proses terpilih yang memerlukan injap pengasingan bebibir.

Sistem Kuasa dan Utiliti

Boleh digunakan untuk pengasingan dalam saluran paip utiliti industri, sistem berkaitan kuasa, perkhidmatan HVAC dan aplikasi cecair serasi lain dalam had tekanan dan suhu yang ditentukan.

Pertimbangan Pemilihan

Saiz Saluran Paip:Sahkan saiz paip nominal dan saiz injap yang diperlukan sebelum membuat pesanan. Injap berdiameter besar juga harus diperiksa untuk pemasangan dan ruang operasi yang tersedia.

Kelas Tekanan:Sahkan bahawa Kelas 150 dan tekanan kerja maksimum yang disenaraikan adalah sesuai untuk tekanan saluran paip sebenar pada suhu operasi.

Keserasian Sederhana:Semak keserasian badan keluli tahan karat, cakera, batang, tempat duduk, pembungkusan dan bahan basah lain dengan medium proses.

Standard Sambungan:Sahkan standard bebibir, menghadap RF, susunan lubang bolt, jenis gasket dan keperluan bersemuka terhadap lukisan saluran paip.

Kaedah Operasi:Sahkan sama ada operasi roda tangan atau gear diperlukan mengikut saiz injap, kedudukan pemasangan, ruang operasi yang tersedia dan tork operasi yang diperlukan.

Keperluan Perkhidmatan Masam:Jika injap bertujuan untuk gas masam atau H₂Perkhidmatan yang mengandungi S, sediakan NACE yang berkenaan atau spesifikasi projek untuk pengesahan bahan dan pembuatan.

Pemasangan dan Penyelenggaraan

Sebelum pemasangan, periksa injap, muka bebibir, permukaan pengedap, dan penutup pelindung untuk kerosakan pengangkutan. Saluran paip hendaklah dijajarkan dengan betul supaya beban paip luaran tidak dipindahkan tanpa perlu

Soalan Lazim

S1: Bagaimanakah injap pintu berbeza daripada injap bebola dalam pengasingan saluran paip?

Injap pintu menggunakan get bergerak linear untuk membuka atau menutup saluran paip, manakala injap bola menggunakan bola berputar. Injap pintu biasanya dipilih untuk pengasingan saluran paip yang lebih besar di mana laluan aliran lurus dan rintangan aliran yang agak rendah dalam kedudukan terbuka sepenuhnya diperlukan.

S2: Apakah yang perlu diperiksa jika injap pintu sukar dikendalikan?

Periksa sama ada saluran paip dijajarkan dengan betul, sama ada batang dan mekanisme pengendalian bersih dan dilincirkan seperti yang dinyatakan, dan sama ada tekanan atau mendapan yang berlebihan menjejaskan pergerakan pintu. Jika rintangan tidak normal kekal, injap hendaklah diasingkan dan diperiksa dan bukannya dipaksa dengan leverage luaran tambahan.

S3: Bagaimanakah injap pintu keluli tahan karat disimpan sebelum dipasang?

Injap hendaklah disimpan di lokasi yang bersih dan kering dengan pelindung bebibir disimpan di tempatnya. Elakkan pendedahan kepada bahan menghakis, kelembapan berlebihan, hentaman dan pencemaran permukaan pengedap dalaman. Injap besar juga harus disokong dengan sewajarnya semasa penyimpanan dan pengendalian.

S4: Apakah yang boleh menyebabkan kebocoran selepas injap pintu dipasang?

Punca yang mungkin termasuk permukaan pengedap yang rosak, pemasangan gasket yang tidak sesuai, bahan asing di dalam injap, operasi penutupan yang tidak betul atau masalah penjajaran saluran paip. Punca sebenar harus ditentukan melalui pemeriksaan dan ujian tekanan selepas sistem telah diasingkan dengan selamat.

S5: Bolehkah Injap Pintu Keluli Tahan Karat ANSI 150LB dibekalkan mengikut lukisan saluran paip?

ya. Saiz injap, dimensi bersemuka, susunan bebibir, kedudukan pengendalian, konfigurasi bahan dan keperluan sambungan lain boleh disemak terhadap lukisan saluran paip sebelum pengeluaran. Ini amat berguna untuk penggantian injap dan projek dengan dimensi pemasangan tetap.

S6: Bolehkah injap digunakan sebagai pengganti injap pintu sedia ada?

Ya, dengan syarat injap gantian sepadan dengan saiz yang diperlukan, kelas tekanan, dimensi bersemuka, sambungan bebibir, spesifikasi bahan, kaedah pengendalian dan ruang pemasangan. Lukisan injap sedia ada, maklumat papan nama atau data dimensi boleh digunakan untuk pengesahan konfigurasi.

S7: Bagaimanakah hayat perkhidmatan injap dapat dikekalkan?

Kendalikan injap dalam had tekanan dan suhu yang ditetapkan, elakkan kitaran berulang yang tidak perlu, pastikan batang dan mekanisme pengendalian dalam keadaan yang sesuai, dan periksa injap secara berkala mengikut jadual penyelenggaraan saluran paip. Sebarang kebocoran yang tidak normal atau rintangan operasi hendaklah disiasat dengan segera.

S8: Apakah maklumat teknikal yang perlu disahkan sebelum membuat pesanan?

Maklumat utama termasuk saiz nominal, kelas tekanan, sambungan hujung, dimensi bersemuka, badan dan bahan kemasan, konfigurasi tempat duduk, kaedah pengendalian, medium servis, tekanan, suhu, piawaian yang berkenaan dan sebarang keperluan pemeriksaan atau dokumentasi khas.
