Injap Bebola 1PC

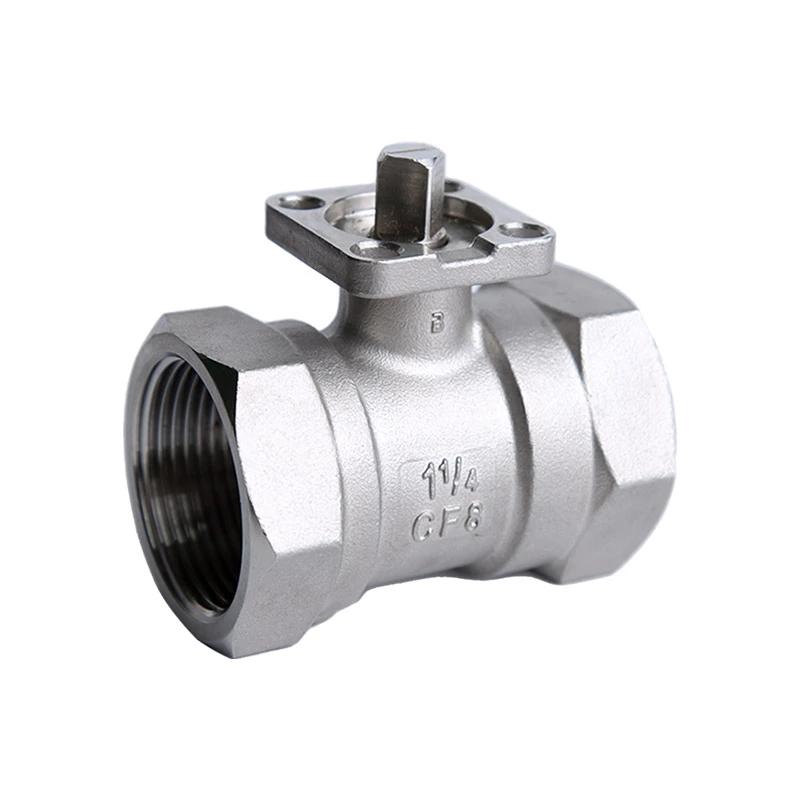

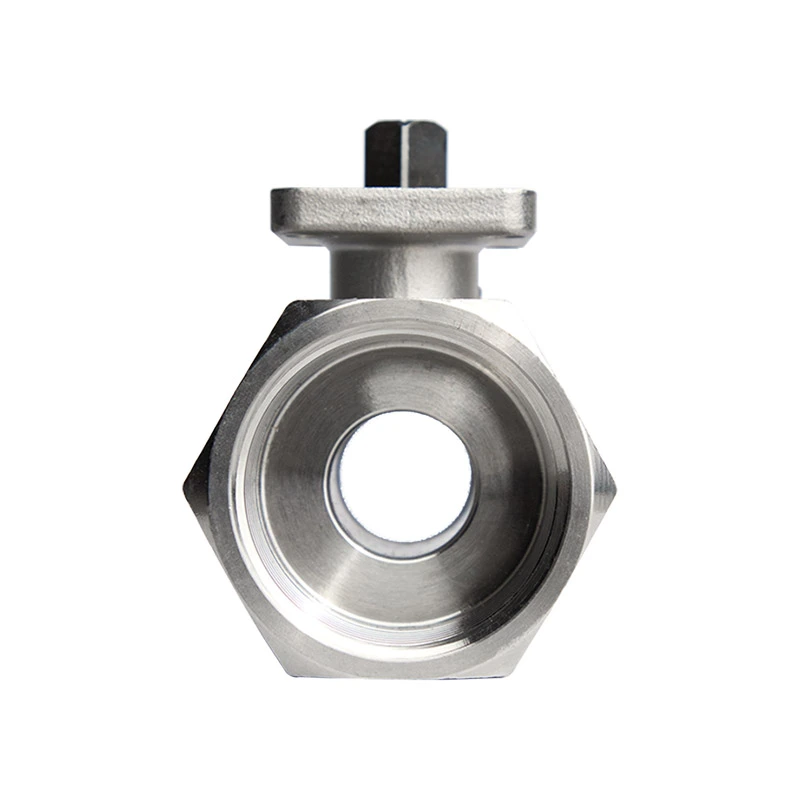

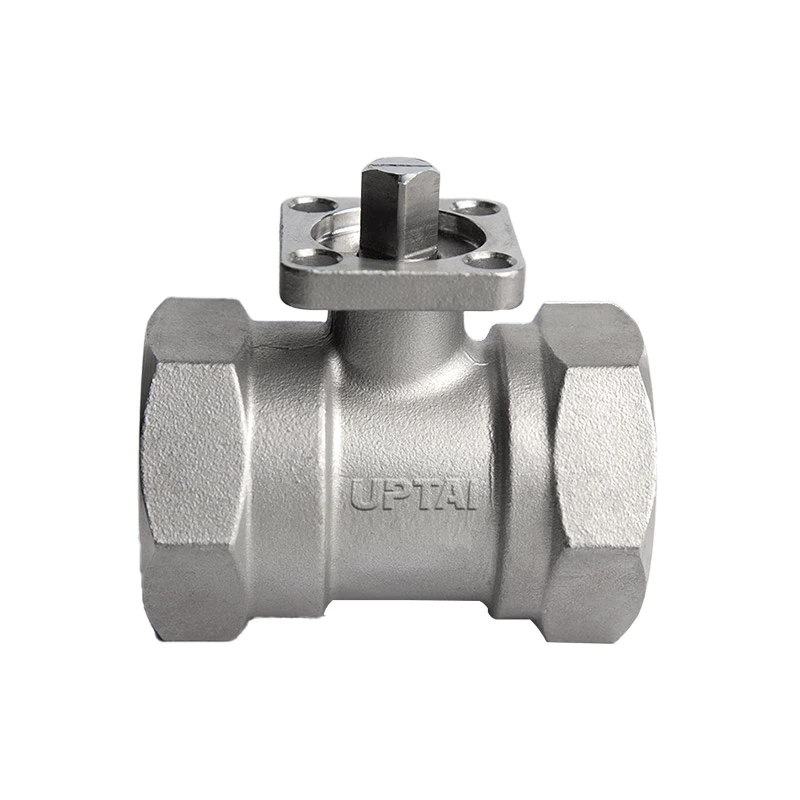

1PC Injap Bebola Pelekap Terus Keluli Tahan Karat
Shangtai Valve ialah pengilang sumber profesional 1PC Stainless Steel Direct Mount Ball Valve, direka untuk aplikasi yang memerlukan penggerak atau aksesori lain. Semua bahan injap diuji spektrometer untuk mengesahkan kandungan nikel dan kromium. Saiz dari 1/2"hingga 2" tersedia, dengan pelbagai pilihan bahan. Ia menyediakan penyelesaian yang boleh dipercayai untuk pengeluar peralatan OEM, pengedar dan projek kawalan bendalir industri.
Apabila injap bola manual tradisional dipasang dengan penggerak, pendakap dan gandingan tambahan mungkin diperlukan untuk pemasangan dan penjajaran. Ini boleh menjadikan pemasangan lebih rumit dan memerlukan pelarasan tambahan antara injap dan penggerak.
Reka bentuk pelekap terus Injap Shangtai menyediakan antara muka pelekap penggerak pada injap, mengurangkan keperluan untuk komponen pemasangan tambahan. Sambungan injap-ke-penggerak padat juga membantu memudahkan pemasangan dan mengekalkan penghantaran yang tepat.
Injap Bebola Langsung Keluli Tahan Karat 1PC ini dibangunkan sebagai tindak balas kepada keperluan pelanggan luar negara untuk a injap satu keping serasi dengan penggerak. Shangtai membangunkan perkakas dan mengoptimumkan struktur injap berdasarkan keperluan permohonan ini.
Injap sesuai untuk peralatan industri dan sistem kawalan cecair automatik di mana injap padat dan sambungan penggerak diperlukan.
Parameter Produk
| Dimensi Utama: | 1/4" - 2" |
| Kelas Tekanan: | CL150 |
| Piawaian Benang: | NPT, BSP |
| Tekanan MAX: | 285PSI |
| Piawaian reka bentuk dan pembuatan: | ASME B16.34 |
| Ujian dan pemeriksaan: | API598 |
| Reka bentuk khas: | Alat pengunci, Batang anti-letupan |
| Penilaian Tekanan-Suhu: | ASME B16.34 |
| Jenis Pelabuhan: | Pelabuhan Berkurang |
| Julat Suhu: | -25℃~150℃ |
| Bahan badan: | ASTM A351 CF8M（316） |
| Bahan Bola: | ASTM A182 F304 |
| Bahan Batang: | ASTM A182 F304 |
| Bahan Tempat Duduk: | RPTFE(PTFE+15%fv) |
| Pilihan: | Bahan lain disediakan atas permintaan. |

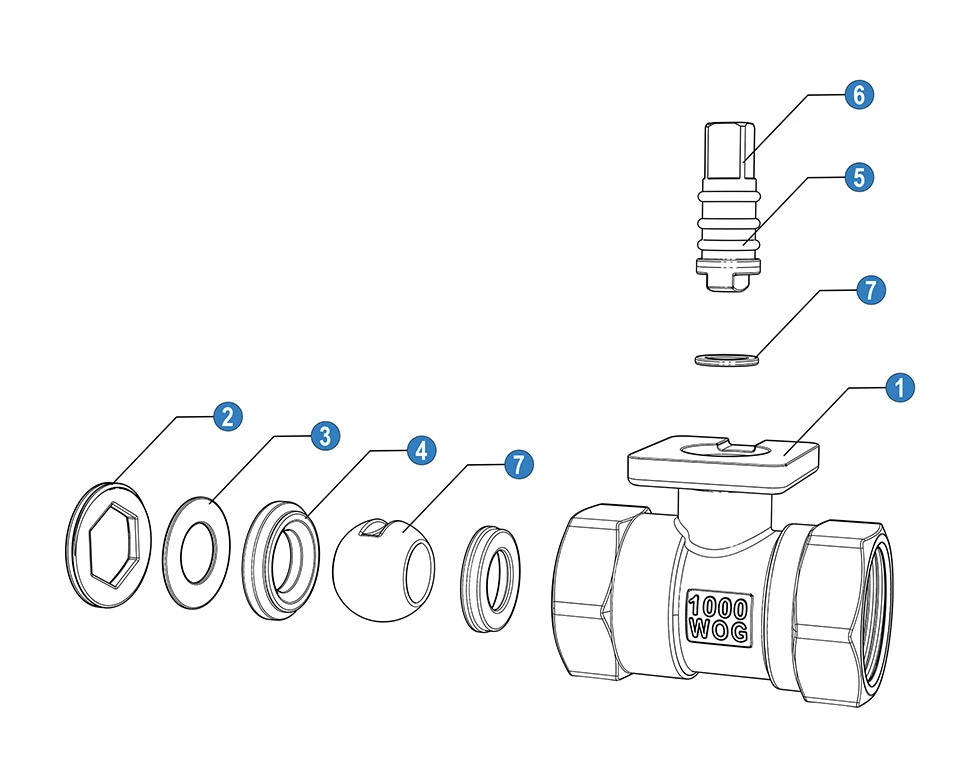

| Tidak | Nama | Bahan(*N/B) | |
| 1 | Badan | SS 316 | SS 304 |
| 2 | Cap | SS 316 | SS 304 |
| 3 | Pencuci | SS 316 | SS 304 |
| 4 | Kerusi Bola | PTFE | PTFE |
| 5 | O-cincin | PTFE | PTFE |
| 6 | Batang | SS 316 | SS 304 |
| 7 | bola | SS 316 | SS 304 |
| 8 | Cincin geseran | PTFE | PTFE |
* N: Benang berakhir mengikut ANSI B 2.1 NPT
* B: Benang berakhir mengikut BS21 BSP

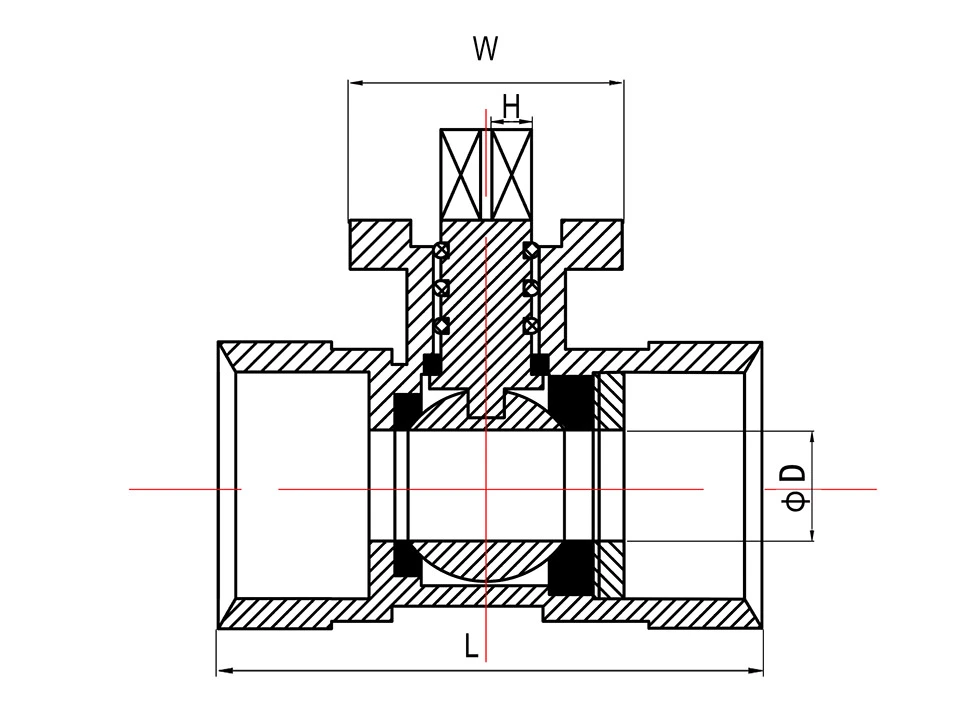

| Saiz | Dimensi (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
NILAI Kv
Kv = Kadar aliran air dalam meter padu sejam yang akan menghasilkan penurunan tekanan 1 bar merentasi yang injap.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Kelebihan Kejuruteraan
Penyelesaian Pemasangan Penggerak Bersepadu
Platform pelekap ISO terbina dalam membolehkan sambungan terus dengan penggerak, mengurangkan keperluan untuk kurungan luaran dan meminimumkan komponen pemasangan.
Bagi pengeluar peralatan, ini bermakna:
- Proses pemasangan lebih cepat
- Reka bentuk peralatan yang lebih bersih
- Kos pemasangan yang lebih rendah
Dioptimumkan untuk Pembuatan Peralatan OEM
Tidak seperti injap bebola manual standard, Injap Bebola Langsung Keluli Tahan Karat 1PC ini direka bentuk dengan automasi integrasi dalam fikiran. Ia membantu pelanggan OEM membangunkan peralatan padat dengan komponen luaran yang lebih sedikit dan lebih mudah akses penyelenggaraan.
Kebolehkesanan dan Kebolehpercayaan Bahan
Kami menjalankan ujian spektrometer pada bahan keluli tahan karat untuk mengesahkan kandungan nikel dan kromium sebelum ini pengeluaran, memastikan prestasi bahan yang konsisten.
Pilihan keluli tahan karat yang tersedia memberikan rintangan kakisan yang boleh dipercayai untuk aplikasi bendalir industri.
Struktur Injap Satu Keping Padat
Reka bentuk badan sekeping menyediakan:
- Mengurangkan risiko kebocoran
- Penyelenggaraan yang mudah
- Pemasangan penjimatan ruang
Ia sesuai untuk peralatan di mana ruang pemasangan dan kebolehpercayaan jangka panjang adalah penting.
Pembuatan Ketepatan untuk Operasi Stabil
Setiap injap dihasilkan dengan teknologi pemesinan ketepatan untuk mengekalkan dimensi yang tepat, operasi lancar dan prestasi sambungan yang boleh dipercayai di bawah keadaan kerja industri.
Aplikasi Biasa
Peralatan Industri Automatik
Digunakan sebagai komponen kawalan aliran padat dalam jentera yang memerlukan operasi injap dipacu penggerak.
Sistem Kawalan Proses
Sesuai untuk saluran paip industri di mana kawalan pembukaan dan penutupan automatik diperlukan.
Peralatan Rawatan Air
Digunakan dalam sistem penapisan dan penulenan dengan pengurusan cecair automatik.
Peralatan HVAC
Menyediakan pensuisan aliran yang boleh dipercayai dan kawalan tutup untuk sistem berkaitan HVAC.
Peralatan Farmaseutikal dan Kimia
Sesuai untuk aplikasi yang memerlukan pembinaan keluli tahan karat dan kawalan bendalir yang stabil.
Sokongan OEM daripada Shanghai
Shangtai Valve menyediakan penyelesaian injap tersuai untuk pelanggan global, termasuk:
- Pemilihan bahan mengikut keadaan kerja
- Saiz tersuai dan standard sambungan
- Sokongan penjenamaan OEM
- Keupayaan pengeluaran pukal
Soalan Lazim
Mengapa memilih injap bola lekap terus dan bukannya injap bola standard?
Injap bola lekap terus direka untuk aplikasi automasi. Ia membolehkan penggerak dipasang terus, mengurangkan komponen tambahan dan memudahkan pemasangan sistem.
Apakah jenis penggerak yang boleh dipasang pada Injap Bebola Terus Keluli Tahan Karat 1PC ini?
Injap boleh dipadankan dengan penggerak pneumatik dan elektrik melalui platform pemasangan ISO.
Adakah injap ini sesuai untuk peralatan OEM?
ya. Struktur padat dan reka bentuk sedia penggerak menjadikannya sesuai untuk pengeluar jentera dan automasi penyepadu sistem.
Bagaimanakah Injap Shangtai mengawal kualiti bahan?
Bahan keluli tahan karat mentah diperiksa melalui ujian spektrometer untuk mengesahkan komposisi dan mengekalkan pengeluaran ketekalan.
