Injap Bebola 1PC

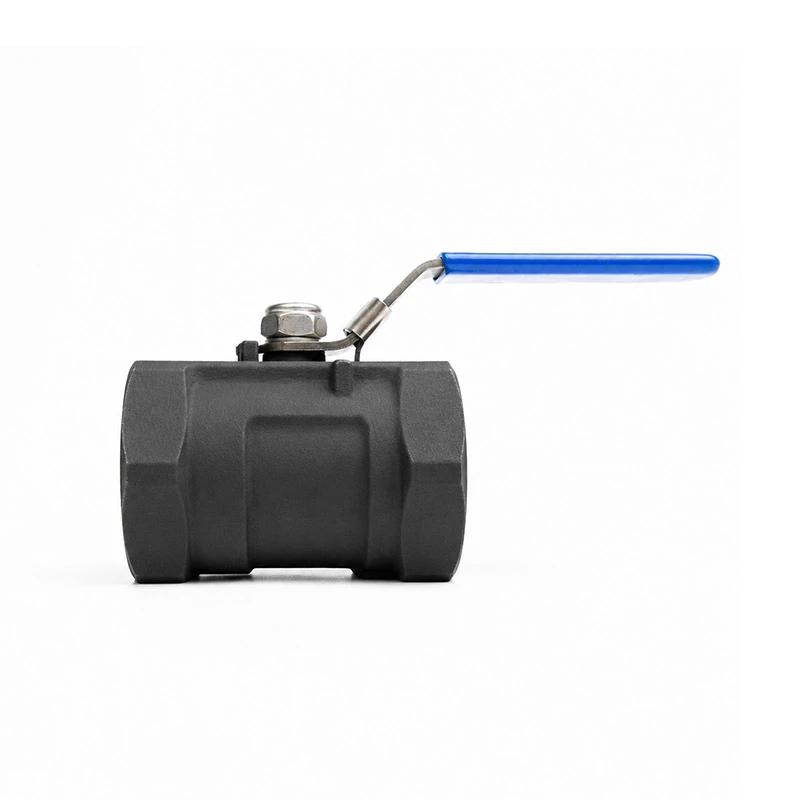

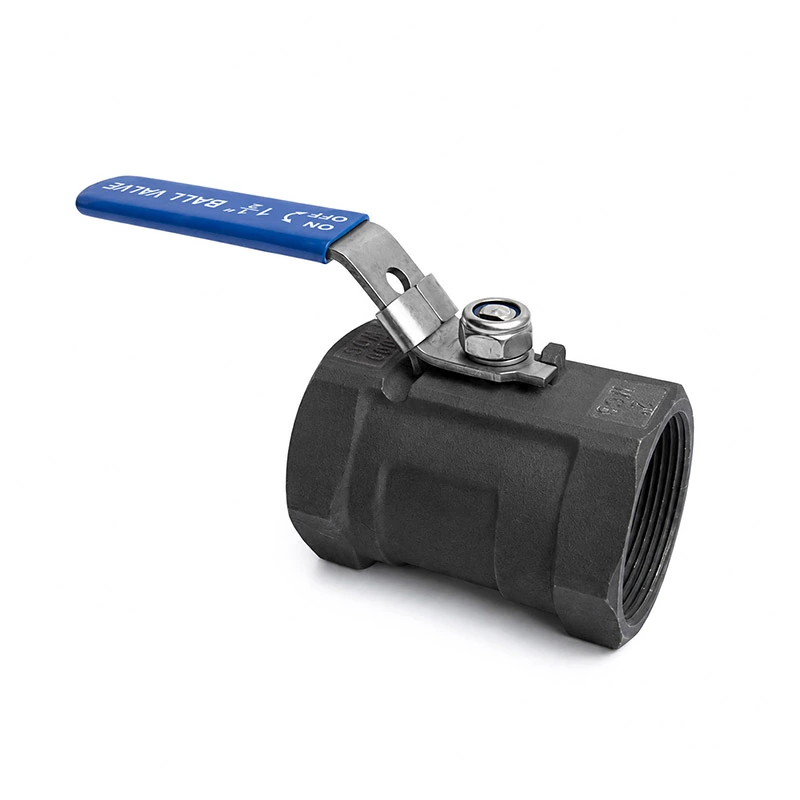

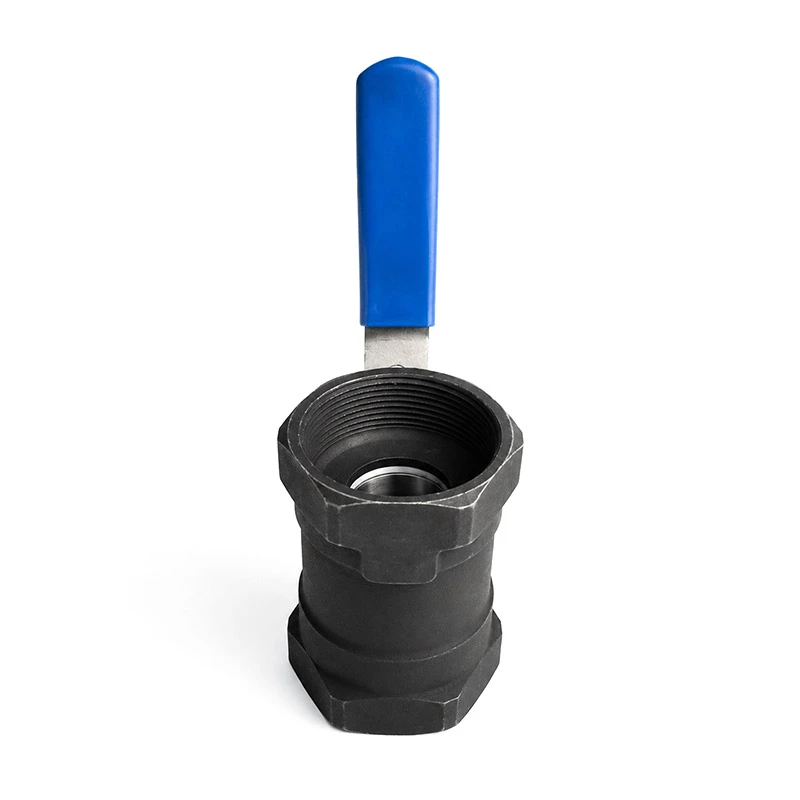

Injap Bebola Keluli Karbon 1PC dengan Peranti Mengunci
Sebagai pengilang dan pembekal di China, Injap Bebola Keluli Karbon 1PC Shanghai Injap dengan Peranti Mengunci direka bentuk untuk kawalan hidup/mati yang boleh dipercayai dalam sistem saluran paip industri. Menampilkan 1 keping badan keluli karbon yang padat, bola bermesin dengan ketepatan, tempat duduk pengedap tahan lama dan pemegang boleh dikunci, injap ini menyediakan prestasi tutup yang selamat sambil membantu mengelakkan operasi yang tidak dibenarkan atau tidak disengajakan.
Injap Bebola Keluli Karbon 1PC dengan Peranti Pengunci menggabungkan struktur badan yang kuat dengan mekanisme penguncian yang praktikal, membantu pengendali mengekalkan kawalan aliran yang stabil dan mengurangkan risiko salah operasi.
Berbanding dengan struktur injap berbilang keping, reka bentuk badan 1 keping menawarkan profil padat dan potensi yang lebih sedikit titik kebocoran luaran. Pembinaan keluli karbon memberikan kekuatan mekanikal yang sangat baik dan kecekapan kos, menjadikan injap ini sesuai untuk aplikasi industri am di mana keluli tahan karat tidak diperlukan.
Prinsip Kerja Produk
Injap menggunakan mekanisme bola suku pusingan untuk mengawal aliran media.
Apabila pemegang diputar selari dengan saluran paip, lubang bola sejajar dengan laluan aliran, membolehkan medium untuk dilalui. Apabila pemegang diputar 90 darjah, bola bertukar berserenjang dengan arah aliran, menyekat laluan dan menutup aliran.
Parameter Produk
| Dimensi Utama | 1/4" - 2" | Kelas Tekanan | CL150 |
| Piawaian Benang | NPT, BSP | Tekanan MAX | 285PSI |
| Piawaian reka bentuk dan pembuatan | ASME B16.34 | Pengujian dan pemeriksaan | API598 |
| Reka bentuk khas | Alat pengunci, Batang anti letupan | Penilaian Tekanan-Suhu | ASME B16.34 |
| Jenis Pelabuhan | Pelabuhan Berkurang | Julat Suhu | -25℃~150℃ |
| Bahan badan | Keluli Karbon | Bahan Bola | SS 304 |
| Bahan Batang | SS 304 | Bahan Tempat Duduk | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan lain disediakan atas permintaan. |

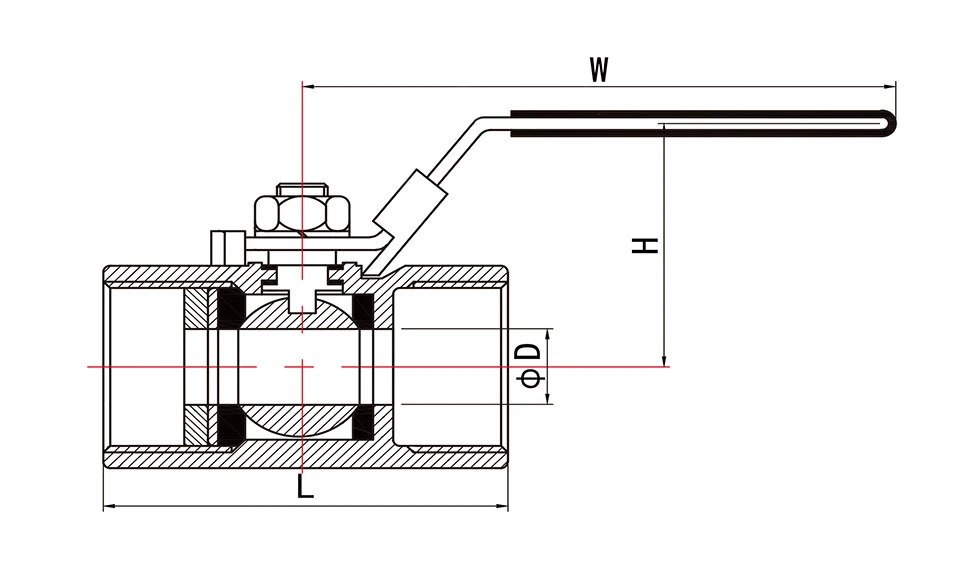

| Saiz | Dimensi (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv NILAIPerdida de carga de 1 bar.merentasi injap.
Kv = Kadar aliran air dalam meter padu sejam yang akan menghasilkan penurunan tekanan sebanyak 1 bar.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

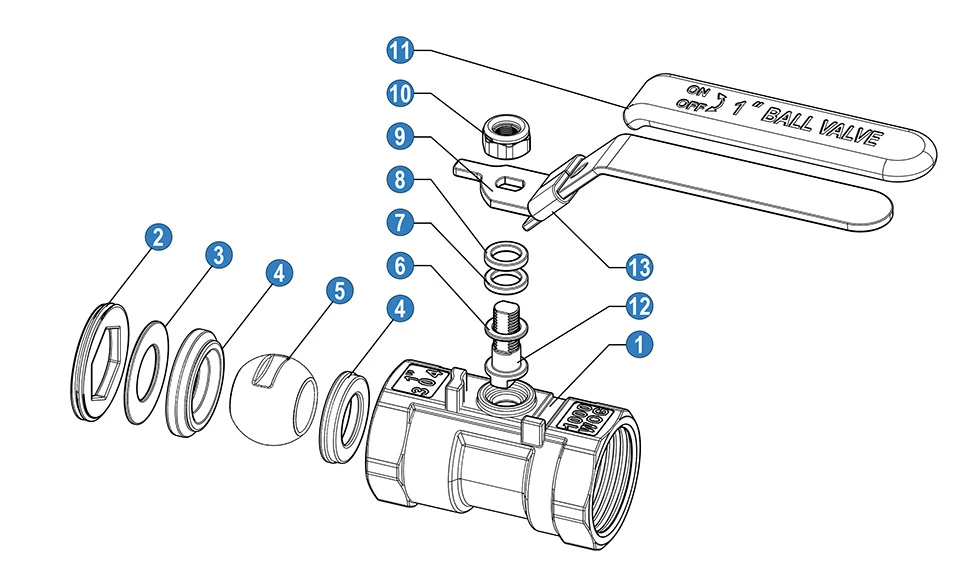

| Tidak | Denominasi / Nama | Bahan(*N/B) | ||
| 1 | Badan | Keluli Karbon | ||
| 2 | Cap | Keluli Karbon | ||
| 3 | Pencuci | SS 316 | SS 304 | SS201 |
| 4 | Kerusi Bola | PTFE | ||
| 5 | bola | SS 316 | SS 304 | SS201 |
| 6 | Cincin geseran | PTFE | ||
| 7 | Pembungkusan batang | PTFE | ||
| 8 | Cincin batang | PTFE | ||
| 9 | pegang | SS201 | ||
| 10 | kacang | SS201 | ||
| 11 | Lengan Pemegang | PVC | ||
| 12 | Batang | SS 316 | SS 304 | SS201 |
| 13 | Mengunci Peranti | SS201 | ||
* N: Benang berakhir mengikut ANSI B 2.1 NPT
* B: Benang berakhir mengikut BS21 BSP
Kelebihan
Rekaan Badan 1 Keping
Struktur padat dengan sendi badan yang lebih sedikit, membantu mengurangkan potensi titik kebocoran.
Kekuatan Keluli Karbon
Menyediakan prestasi mekanikal yang kukuh untuk aplikasi saluran paip industri.
Pemegang Boleh Dikunci untuk Kawalan Keselamatan
Menyokong prosedur penyelenggaraan yang lebih selamat.
Prestasi Tutup Boleh Dipercayai
Bebola ketepatan dan tempat duduk pengedap memastikan prestasi pengedap yang stabil apabila dipilih dan dipasang dengan betul.
Operasi Pusing Suku Pantas
Operasi 90 darjah yang mudah membolehkan pembukaan dan penutupan pantas.
Alternatif Kos Berkesan kepada Keluli Tahan Karat
Sesuai untuk media tidak menghakis di mana kekuatan tinggi dan kos ekonomi diperlukan.
Pelbagai Pilihan Konfigurasi
Tersedia dengan saiz yang berbeza, sambungan hujung, penilaian tekanan, bahan pengedap dan rawatan permukaan mengikut keperluan permohonan.
Cadangan Pemilihan
Apabila memilih Injap Bebola Keluli Karbon 1PC dengan Peranti Mengunci, pertimbangkan perkara berikut:
Keserasian Sederhana
Sahkan sama ada bahan injap dan bahan pengedap sesuai untuk bendalir, seperti air, minyak, gas atau udara termampat.
Penilaian Tekanan
Pilih injap mengikut tekanan kerja sebenar dan kelas tekanan sistem.
Suhu Bekerja
Pilih bahan tempat duduk dan pengedap yang sesuai berdasarkan julat suhu operasi.
Saiz Injap
Padankan saiz injap dengan diameter saluran paip untuk memastikan kapasiti aliran yang betul.
Jenis Sambungan Tamat
Pilih jenis sambungan berulir, bebibir, dikimpal atau disesuaikan mengikut reka bentuk saluran paip.
Jenis Pelabuhan
Port penuh disyorkan apabila penurunan tekanan yang lebih rendah diperlukan. Port yang dikurangkan boleh dipilih untuk pemasangan padat dan kecekapan kos.
Keperluan Mengunci
Sahkan sama ada injap perlu dikunci dalam kedudukan terbuka, kedudukan tertutup atau kedua-duanya.
Perlindungan Permukaan
Untuk persekitaran luar atau lembap, salutan yang sesuai atau rawatan anti-karat adalah disyorkan.
Perbandingan Produk
Proses Pemeriksaan Kualiti
Proses pemeriksaan kualiti kami direka untuk memastikan prestasi yang stabil dan penghantaran yang boleh dipercayai.
Pemeriksaan Bahan Mentah
Gred bahan, penampilan dan sijil disemak sebelum pengeluaran.
Pemeriksaan Dimensi
Dimensi utama diukur semasa dan selepas pemesinan.
Pemeriksaan Komponen
Bola, batang, tempat duduk, pengedap dan bahagian pengunci diperiksa sebelum dipasang.
Pemeriksaan Perhimpunan
Injap dipasang mengikut keperluan teknikal, dan operasi pemegang diperiksa.
Ujian Tekanan
Ujian cangkerang dan ujian kebocoran tempat duduk dilakukan mengikut piawaian atau keperluan pelanggan yang berkenaan.
Ujian Fungsi Mengunci
Peranti pengunci diperiksa untuk memastikan operasi lancar dan kedudukan selamat.
Pemeriksaan Permukaan dan Penandaan
Salutan, kemasan permukaan, penandaan produk dan butiran papan nama disahkan.
Pemeriksaan Akhir dan Pemeriksaan Pembungkusan
Setiap injap diperiksa sebelum pembungkusan untuk memastikan ia memenuhi keperluan pesanan.
Kenapa Pilih Kami
- Pembekal berpengalaman untuk produk injap industri
- Kawalan kualiti yang stabil dari pemeriksaan bahan hingga ujian akhir
- Penyesuaian fleksibel untuk saiz, tekanan, sambungan, bahan pengedap dan rawatan permukaan
- Sokongan untuk penjenamaan OEM, pembungkusan tersuai dan pesanan projek
- Sambutan pantas untuk sebut harga, pengesahan teknikal dan sokongan selepas jualan
- Pembungkusan dan dokumentasi sedia eksport tersedia atas permintaan
Soalan Lazim
S1: Apakah injap bola 1 keping?
Injap bola 1 keping menggunakan struktur badan keping tunggal yang padat. Ia mempunyai lebih sedikit sendi badan daripada reka bentuk berbilang keping, membantu mengurangkan kemungkinan titik kebocoran luaran.
S2: Apakah tujuan peranti pengunci?
Peranti pengunci membolehkan pemegang diikat dengan kunci gembok dalam kedudukan terbuka atau tertutup, membantu menghalang operasi tidak sengaja.
S3: Apakah media injap ini boleh digunakan?
Ia biasanya digunakan untuk media yang serasi seperti air, minyak, gas, udara termampat dan cecair tidak menghakis yang lain. Untuk media menghakis, keluli tahan karat atau bahan khas mungkin disyorkan.
S4: Bolehkah injap dikunci dalam kedua-dua kedudukan terbuka dan tertutup?
Bergantung pada reka bentuk pemegang dan plat pengunci, injap boleh dikonfigurasikan untuk mengunci dalam kedudukan yang diperlukan. Sila sahkan keperluan penguncian anda sebelum membuat pesanan.
S5: Apakah jenis sambungan yang tersedia?
Pilihan biasa termasuk sambungan berulir, bebibir, dikimpal atau tersuai bergantung pada reka bentuk injap dan permohonan.
S6: Adakah keluli karbon sesuai untuk kegunaan luar?
Keluli karbon boleh digunakan di luar rumah dengan salutan yang betul atau rawatan anti-karat. Untuk sangat menghakis persekitaran, perlindungan tambahan atau keluli tahan karat mungkin diperlukan.
S7: Apakah maklumat yang diperlukan untuk sebut harga?
Sila berikan saiz injap, penarafan tekanan, jenis sambungan, sederhana, suhu kerja, kuantiti, dan sebarang khas keperluan.
