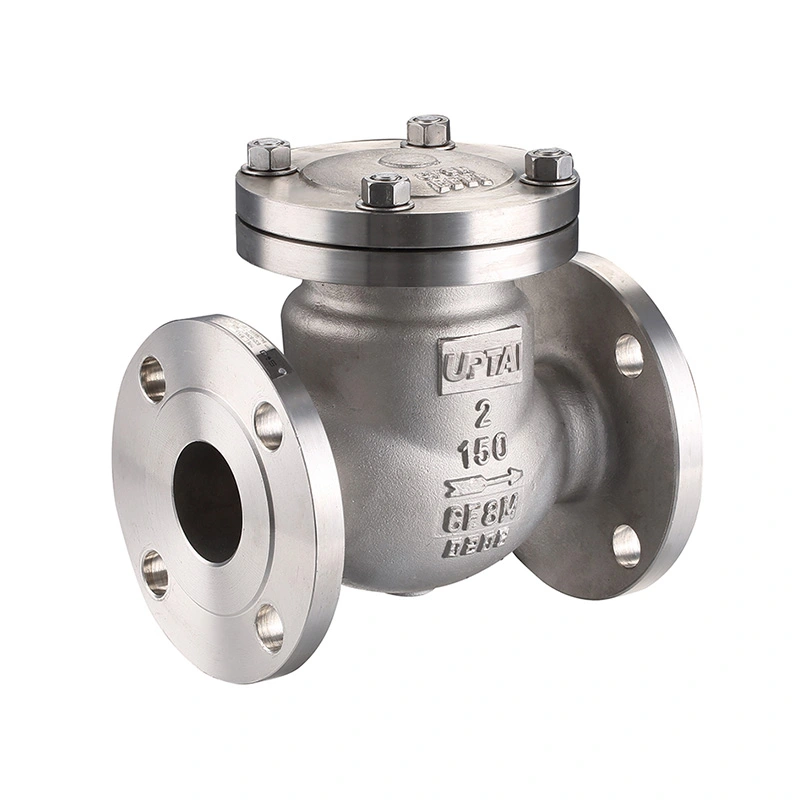

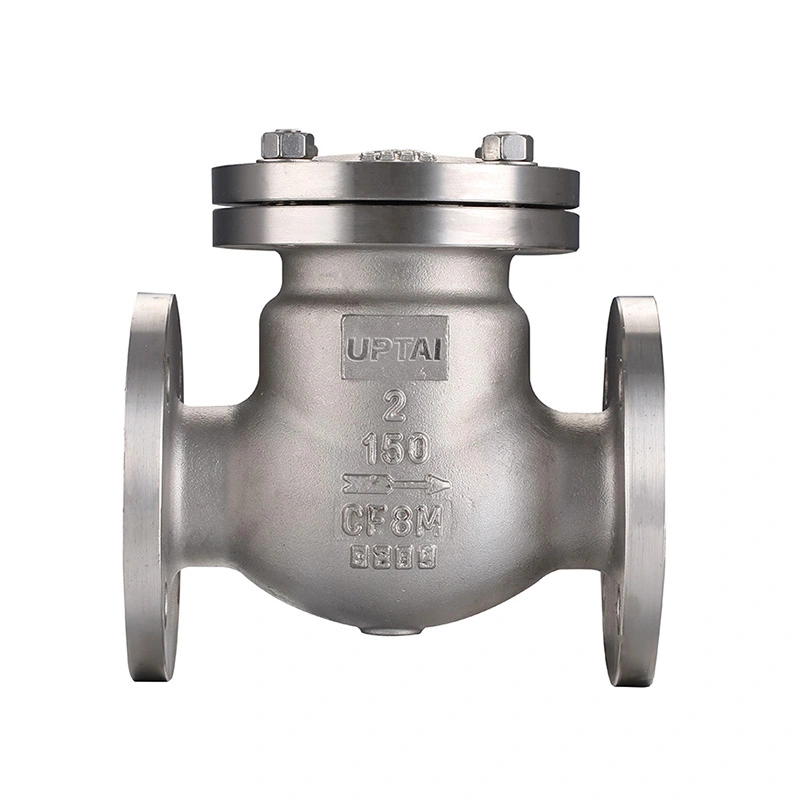

Injap Semak Ayun Kelas ANSI 150

Swing Check Valve ANSI Class 150 ialah injap tidak kembali dengan cakera berengsel untuk mengawal arah aliran dalam paip industri. Cakera bergerak dengan aliran proses dan ditutup apabila aliran jatuh atau terbalik. Tiada penggerak luaran diperlukan untuk operasi biasa.

Injap ini tersedia untuk air, wap, minyak, gas, air laut dan cecair industri yang serasi. Konfigurasi yang ditentukan menggunakan keluli tahan karat CF8M untuk badan dan cakera dan F316 untuk tempat duduk. Pemilihan injap hendaklah berdasarkan medium sebenar, tekanan, suhu, saiz paip dan susunan pemasangan.

Dimensi Utama

Pembinaan Injap

Injap terdiri terutamanya daripada badan, cakera berengsel, tempat duduk, mekanisme engsel dan komponen pengedap. Cakera dipasang di dalam badan dan berputar di sekeliling engselnya semasa operasi. Susunan ini membolehkan injap dibuka dengan aliran ke hadapan dan kembali ke arah tempat duduk apabila keadaan aliran berubah.

Cakera Berengsel

Cakera bergerak menjauhi tempat duduk apabila medium mengalir melalui injap. Apabila aliran ke hadapan berkurangan, cakera bergerak kembali ke arah kedudukan tertutup. Pergerakan cakera dipengaruhi oleh halaju aliran, kedudukan pemasangan dan geometri injap dalaman.

Tempat Duduk dan Permukaan Pengedap

Bahan tempat duduk yang disenaraikan ialah ASTM A182 F316. Tempat duduk dan permukaan pengedap cakera membentuk antara muka tutup apabila injap ditutup. Keadaan mereka harus diperiksa semasa penyelenggaraan jika kebocoran atau penutupan yang tidak normal diperhatikan.

Arah Aliran dan Pemasangan

Injap hendaklah dipasang mengikut arah aliran yang ditandakan pada badan. Sebelum pemasangan, periksa anak panah, dimensi sambungan dan kelegaan yang tersedia di sekeliling injap. Cakera mesti mempunyai ruang yang cukup untuk bergerak melalui julat pengendaliannya tanpa menghubungi paip atau peralatan di sekelilingnya.

Pemasangan Mendatar

Pemasangan mendatar biasanya digunakan untuk injap sehala ayunan. Injap hendaklah diletakkan supaya cakera boleh bergerak dengan bebas dan kembali ke tempat duduk apabila aliran ke hadapan berkurangan.

Pemasangan Menegak

Pemasangan menegak bergantung pada reka bentuk injap dan arah aliran. Pemasangan harus membenarkan cakera ditutup dengan betul di bawah keadaan aliran sebenar. Model tertentu dan susunan saluran paip hendaklah disahkan sebelum pemasangan.

Sambungan Saluran Paip

Spesifikasi sambungan yang disenaraikan termasuk benang NPT dan BSP. Paip atau pemasangan perlu menggunakan spesifikasi benang yang sepadan. Semasa pemasangan, elakkan daya pengetatan berlebihan yang boleh merosakkan badan injap atau sambungan berulir.

Ciri-ciri Aliran dan Tekanan

Apabila injap terbuka, cakera bergerak menjauhi laluan aliran. Penurunan tekanan melalui injap bergantung pada saiznya, laluan dalaman, kadar aliran dan sifat sederhana. Untuk sistem aliran tinggi, saiz injap hendaklah dipilih mengikut kadar aliran yang diperlukan dan bukannya saiz paip sahaja.

Kelas tekanan yang disenaraikan ialah CL150, dengan tekanan maksimum 285 PSI. Tekanan kerja yang dibenarkan boleh berbeza-beza mengikut suhu dan bahan, jadi tekanan dan suhu operasi hendaklah diperiksa bersama-sama dengan penarafan suhu tekanan yang berkenaan.

Untuk saluran pelepasan pam dan sistem lain dengan keadaan aliran yang berubah-ubah, tindak balas injap harus dipertimbangkan sebagai sebahagian daripada reka bentuk saluran paip keseluruhan. Perubahan pantas dalam aliran boleh menjejaskan pergerakan cakera dan tekanan sistem.

Pertimbangan Tukul Air

Tukul air mungkin berlaku apabila bendalir yang mengalir dihentikan atau menukar arah dengan cepat. Injap sehala boleh menyumbang kepada lonjakan tekanan jika cakera ditutup semasa aliran penting masih bergerak melalui saluran paip.

Keterukan lonjakan tekanan bergantung kepada faktor seperti halaju aliran, panjang paip, sifat bendalir, ciri penutup injap dan operasi pam. Di mana tukul air menjadi kebimbangan, injap sehala dan sistem paip yang lengkap harus dinilai bersama.

Konfigurasi penutupan perlahan, redaman atau pengimbang boleh dipertimbangkan untuk sistem yang memerlukan pergerakan cakera yang lebih terkawal. Struktur yang sesuai bergantung pada keadaan saluran paip dan keperluan projek sebenar.

Bahan dan Syarat Perkhidmatan

Bahan badan dan cakera yang dinyatakan ialah ASTM A351 CF8M (316), manakala tempat duduknya ialah ASTM A182 F316. Bahan ini sesuai untuk banyak aplikasi perindustrian di mana keluli tahan karat serasi dengan medium proses.

Keserasian bahan hendaklah diperiksa terhadap komposisi cecair, kepekatan, suhu dan tekanan sebenar. Perkhidmatan air laut dan kimia mungkin memerlukan pertimbangan tambahan terhadap pendedahan klorida dan keadaan kakisan.

Pilihan bahan lain tersedia atas permintaan. Untuk aplikasi khas, bahan badan, cakera dan tempat duduk yang diperlukan hendaklah disahkan sebelum pengeluaran.

Aplikasi Biasa

Paip Pelepasan Pam:Digunakan di hilir pam untuk mengehadkan aliran songsang apabila pam berhenti atau keadaan operasi berubah.

Rawatan Air:Digunakan dalam saluran air dan proses yang serasi di mana kawalan aliran sehala automatik diperlukan.

Paip Petrokimia:Digunakan dengan minyak, gas dan cecair proses yang serasi dalam had tekanan, suhu dan bahan yang ditetapkan.

Sistem Kuasa dan Utiliti:Sesuai untuk saluran air, utiliti dan proses terpilih di mana aliran songsang perlu dikawal.

Sistem Air Laut:Konfigurasi keluli tahan karat boleh dipertimbangkan di mana bahan itu sesuai untuk keadaan air laut yang sebenar.

Paip Perindustrian Am:Digunakan pada peralatan dan barisan proses yang memerlukan fungsi tidak kembali yang dikendalikan sendiri.

Panduan Pemilihan

Untuk sebut harga dan semakan teknikal, sediakan saiz nominal, penarafan tekanan, jenis sambungan, orientasi pemasangan, sederhana, tekanan operasi, suhu dan keperluan bahan. Keadaan perkhidmatan khas seperti air laut, media menghakis atau tukul air juga harus dikenal pasti.

Pengujian dan Pemeriksaan

Piawaian reka bentuk dan pembuatan yang dinyatakan ialah ASME B16.34, dan API 598 disenaraikan untuk ujian dan pemeriksaan. Prosedur pemeriksaan yang berkenaan boleh meliputi badan injap, kawasan pengedap, dimensi dan prestasi tekanan.

Ujian Shell

Ujian cangkerang memeriksa sempadan tekanan injap yang dipasang di bawah keadaan ujian yang ditentukan. Tekanan ujian dan masa penahanan hendaklah mengikut keperluan pemeriksaan yang berkenaan.

Ujian Kebocoran Tempat Duduk

Ujian tempat duduk memeriksa sama ada injap tertutup memenuhi kriteria penerimaan kebocoran yang ditentukan. Keadaan ujian bergantung pada spesifikasi standard dan injap yang berkenaan.

Pemeriksaan Akhir

Pemeriksaan akhir boleh termasuk pemeriksaan dimensi, pemeriksaan sambungan, keadaan permukaan, tanda pengenalan dan pergerakan operasi. Rekod pemeriksaan yang diperlukan atau dokumentasi bahan boleh dibekalkan mengikut keperluan pesanan.

Operasi dan Penyelenggaraan

Sebelum pentauliahan, periksa orientasi injap, arah aliran dan kebersihan saluran paip. Zarah asing yang tertinggal dalam saluran paip boleh menjejaskan cakera atau permukaan pengedap semasa operasi.

Semasa perkhidmatan, bunyi luar biasa, getaran, pergerakan cakera berulang atau aliran songsang perlu disiasat. Keadaan ini mungkin berkaitan dengan halaju aliran, pemasangan, saiz injap atau perubahan dalam sistem pengendalian.

Sebelum pemeriksaan atau penyelenggaraan, asingkan dan kurangkan tekanan saluran paip. Periksa cakera, mekanisme engsel, permukaan tempat duduk dan sambungan badan untuk haus, mendapan atau kerosakan. Gantikan komponen apabila keadaannya tidak lagi memenuhi keperluan penyelenggaraan yang berkenaan.

Soalan Lazim

S1: Apakah itu Swing Check Valve ANSI Class 150?

Injap Semak Ayunan ANSI Kelas 150 ialah injap sehala cakera berengsel dengan penarafan tekanan Kelas 150. Ia menggunakan aliran proses untuk membuka cakera dan menutup apabila aliran berkurangan atau terbalik, menjadikannya sesuai untuk pencegahan aliran songsang automatik dalam paip industri yang serasi.

S2: Adakah injap sehala swing memerlukan penggerak?

Tidak. Cakera beroperasi secara automatik mengikut keadaan aliran dan tekanan dalam saluran paip. Penggerak pneumatik, elektrik atau hidraulik tidak diperlukan untuk operasi injap sehala biasa.

S3: Apakah maklumat yang diperlukan semasa memilih injap sehala swing?

Maklumat utama termasuk saiz paip, kelas tekanan, jenis sambungan, arah pemasangan, sederhana, tekanan operasi, suhu, keperluan bahan dan sebarang keperluan khas yang berkaitan dengan kakisan, tukul air atau pemeriksaan.

S4: Bolehkah pembinaan keluli tahan karat digunakan untuk air laut?

Ia boleh dipertimbangkan untuk aplikasi air laut yang sesuai, tetapi keserasian bahan harus dinilai berdasarkan kepekatan klorida, suhu, keadaan aliran dan faktor kakisan lain. Gred keluli tahan karat hendaklah disahkan sebelum pemilihan.

S5: Apakah yang boleh menyebabkan aliran terbalik selepas injap dipasang?

Punca yang mungkin termasuk arah pemasangan yang salah, cakera yang tidak boleh bergerak bebas, permukaan pengedap yang rosak, bahan asing di dalam injap, saiz yang tidak sesuai atau keadaan operasi di luar julat yang dimaksudkan. Injap dan paip sekeliling hendaklah diperiksa selepas sistem telah diasingkan dengan selamat.

S6: Bolehkah injap digunakan untuk media suhu tinggi?

Julat suhu yang disenaraikan ialah -25 ℃ hingga 150 ℃. Penggunaan sebenar pada suhu tinggi hendaklah diperiksa terhadap penarafan suhu tekanan dan keserasian badan, cakera dan bahan tempat duduk dengan medium.

S7: Adakah bahan lain tersedia?

ya. Konfigurasi bahan lain tersedia atas permintaan. Bahan yang diperlukan hendaklah dinyatakan mengikut medium, tekanan, suhu, keadaan kakisan dan keperluan projek yang berkenaan.
